Automata lineáris folyékony habos üvegpalack túlfolyó töltőgép

• Modell: VK-OF
• Töltőfúvókák száma: 6-16 fej
• Légnyomás-tartomány: 0,4-0,6 MPa
• Tápellátás: 220V±5% 50/60Hz
• Teljesítményfelvétel: 0,6kw-2,8kw
• Egyetlen gép zaja: ≤50 dB
• Nettó tömeg: 200-600 kg
• Teljes méret (mm): hossz*Sz*Ma=1600×1000×1800mm

Videó megtekintése

Automatikus túlfolyó töltőgép szappanos folyadéktöltő üvegpalackokhoz, folyadékszint-érzékelő mérő töltőgépekhez

Az automatikus túlfolyó töltőgépet jellemzően fogyasztói csomagolási alkalmazásokban használják, ahol állandó vizuális (kozmetikai) töltési szintre van szükség.

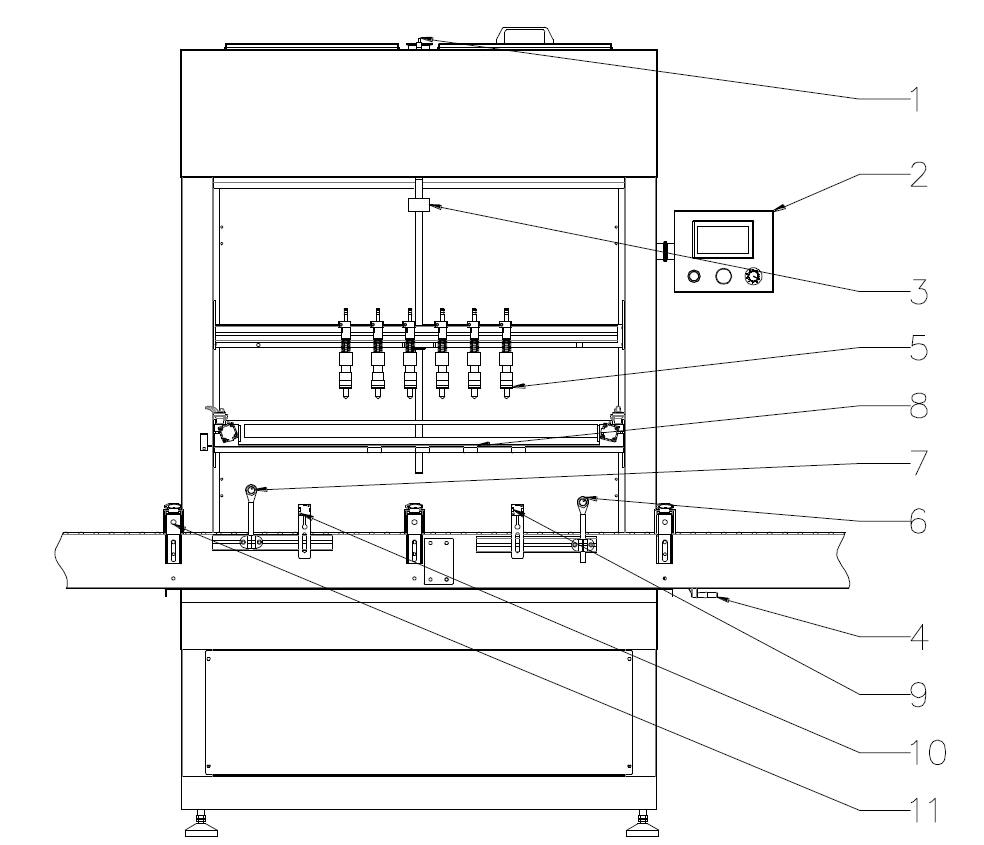

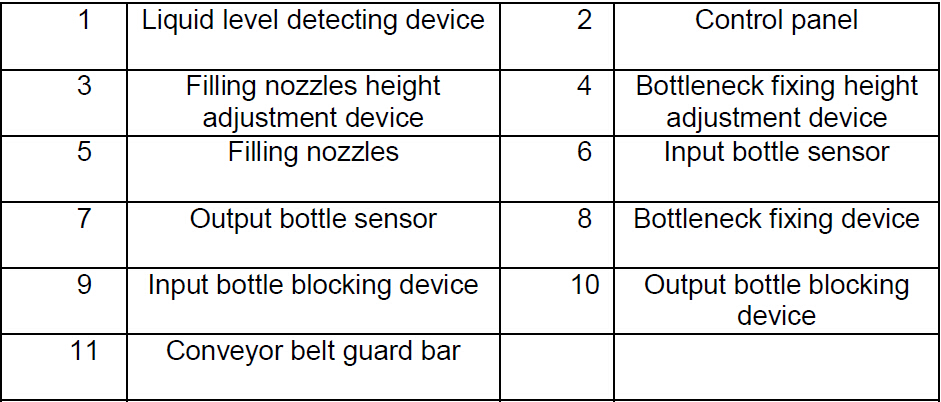

Túlfolyó folyadéktöltő berendezés rajza (példák 6 fejes túlfolyó töltőberendezésre)

A megtöltendő kívánt folyékony terméket egy rozsdamentes acél tartályban tartják, majd egy elosztóba szivattyúzzák, hogy a terméket az egyes töltőfúvókákba diszpergálják. Amint a termék eléri a kívánt kozmetikai töltési szintet minden palackban, a felesleges termék vagy hab visszafolyik a tartályba. A túlfolyó töltőanyag előnyei közé tartozik az egyenletes töltési szintek, a változtatható nyomású szivattyú fordulatszám szabályozása (a hab csökkentésére) és a könnyű kezelhetőség.

Ez a töltőanyag nagy teherbírású 304-es rozsdamentes acélból készült, kiváló minőségű tighegesztett csővázzal, és 1-16 töltőfejjel kapható. Alapfelszereltségként PLC-vezérlőkkel és színes érintőképernyős HMI-vel, rozsdamentes acél tartályral és pneumatikus indexelő kapukkal, valamint még sok más funkcióval rendelkezik. Opciók állnak rendelkezésre a még sokoldalúbb használat érdekében.

Az automatikus túlfolyó töltőgépet általában italok és más vékony termékek töltésére használják, különösen ott, ahol a hab vagy a palackok inkonzisztenciája problémát jelenthet. A VKPAK automatikus túlfolyó töltés higiéniai, veszélyes, gyúlékony és korrozív környezetekhez is alkalmas.

Műszaki

• Modell: VK-OF
• Töltőfúvókák száma: 6-16 fej
• Légnyomás-tartomány: 0,4-0,6 MPa
• Tápellátás: 220V±5% 50/60Hz
• Teljesítményfelvétel: 0,6kw-2,8kw
• Egyetlen gép zaja: ≤50 dB
• Nettó tömeg: 200-600 kg
• Teljes méret (mm): hossz*Sz*Ma=1600×1000×1800mm

Jellegzetes:

• Ember-gép angol interfész, intelligens érintkezőképernyő, emberi tervezés, egyszerű kezelés.
• Speciális túlfolyó töltőfúvókák, pontossági szintű töltés.
• Program logikai vezérlő (PLC),
• Könnyen módosítható a méret vagy a paraméterek módosítása.
• A pneumatikus elemek mindegyike importált, stabilitás és megbízhatóság.
• Fotoelektromos érzékelés és pneumatikus összekötő vezérlés, automatikus védelem palackhiány esetén.
• Zárt elhelyezésű kialakítás, könnyű irányíthatóság, minden méretű palack csomagolására alkalmas.
• Az egész gépet a GMP követelményei szerint tervezték.

Opciók:

• A töltőfúvókák a teljesítmény szerint szerelhetők fel.
• A magas savtartalmú vagy lúgos termékekhez korróziógátló konfiguráció áll rendelkezésre.

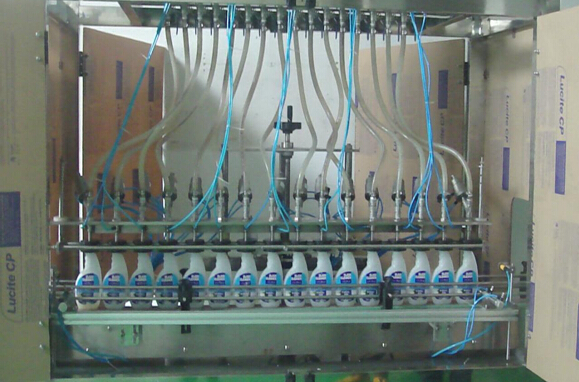

16 fejes túlfolyó reszelőgép folyékony szappan töltési folyamathoz

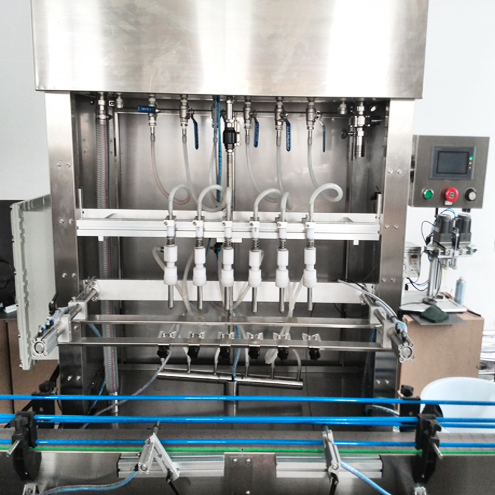

További képek túlfolyó töltőgépekről (például 6 fejet véve)

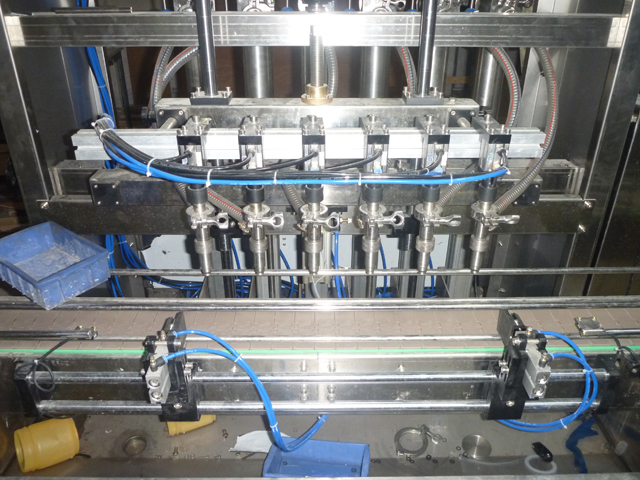

Közelkép a gép túlfolyó töltőanyagának feltöltéséhez

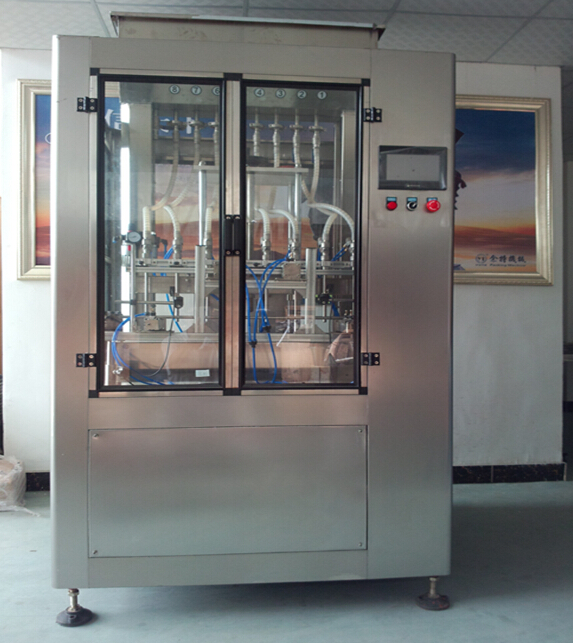

Védőkamrával a túlfolyó töltőgépekhez

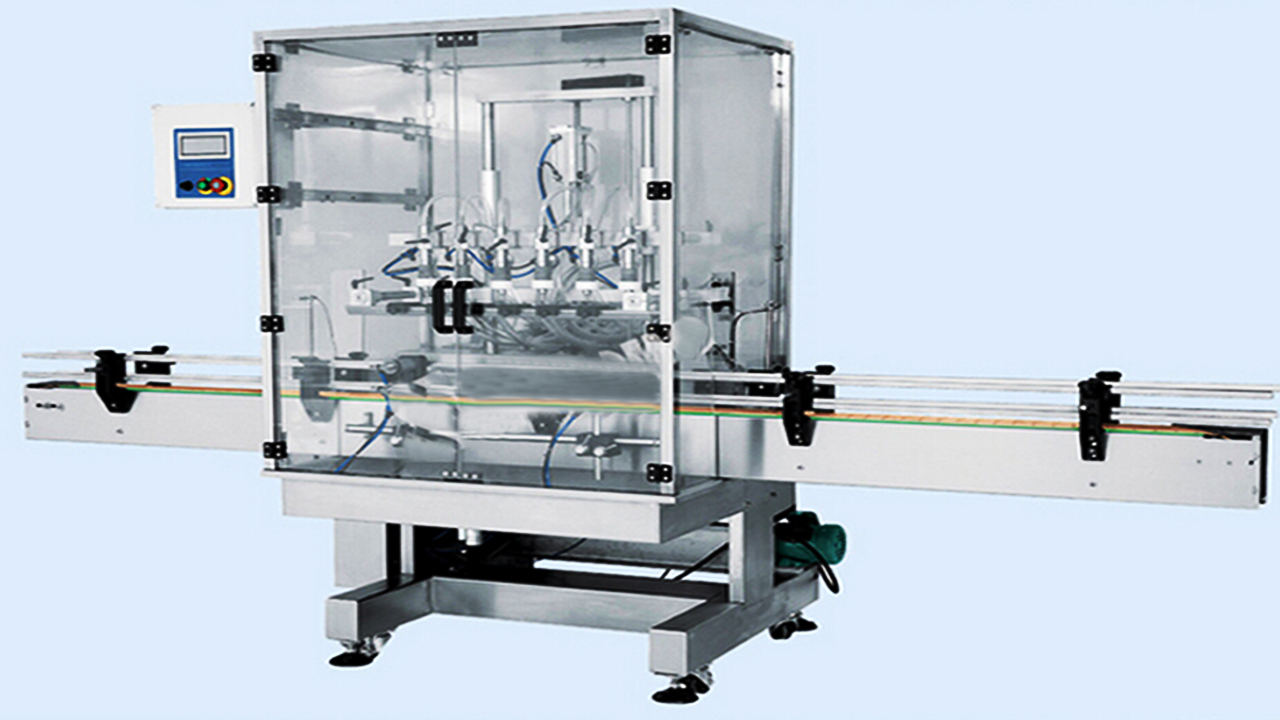

Kamrával kiegészített túlfolyó töltőgép, automata szállítószalaggal

Az automatikus töltőgép beállítási eljárása:

Állítsa be a szállítószalag védőrúdját

Helyezze a palackokat a töltőfúvókák (5) alá, állítsa be a szállítószalag védőrúdjának (11) szélességét, állítsa a szűk keresztmetszetet és a töltőfúvókát egy síkban.

Állítsa be a töltőfúvókákat

A palackok méretének megfelelően állítsa be az egyes töltőfúvókák (5) közötti távolságot, és próbálja meg a töltőfúvókákat (5) a gép közepéhez közel helyezni.

Állítsa be a szűk keresztmetszet-rögzítő eszköz magasságát

A szűk keresztmetszet magasságának megfelelően állítsa be a szűk keresztmetszet rögzítő eszköz (4) kézi kerekét, rögzítse a szűk keresztmetszet rögzítő táblát a szűk hely megfelelő helyére.

Állítsa be a kimenőpalack-blokkoló eszköz hengerét

Lazítsa meg a kimenő palackblokkoló eszköz ötcsillagos csavarját (10), kattintson az érintőképernyőről a palackhenger kihúzó gombjára, és tartsa a hengert kinyújtva, végezze el a blokkolást, ragasszon érintkezést a palackkal.

Állítsa be a kimeneti palack érzékelőjét

Lazítsa meg a kimeneti palack érzékelőjének csavarjait (7), állítsa be az érzékelőt 5 cm-rel a kimeneti palack henger blokkoló rúdja előtt (a szállítószalag előre iránya)

Állítsa be a bemeneti palack érzékelőjét

Indítsa el a szállítószalagot, tartsa kinyújtva a hengert, helyezzen kettőnél több palackot a szállítószalagra, lazítsa meg a bemeneti palack érzékelőjének csavarjait (6), és állítsa a második szűk keresztmetszet közelébe, győződjön meg arról, hogy képes érzékelni a második palackot. Megjegyzés: ne helyezze a bemeneti palack érzékelőjét (6) a töltőfúvóka alá.

Állítsa be az adagolópalack-blokkoló eszköz hengerét

Lazítsa meg az adagolópalack zárószerkezetének ötcsillagos csavarját (9), keressen rést a második és a harmadik palack között, és helyezze ebbe a résbe a zárórudat. Kattintson a henger gombjára a palackba az érintőképernyőről, és tartsa a hengert kinyújtva, a zárópálcát érintkezésbe hozzuk a harmadik palackkal. Megjegyzés: a henger nyújtási sebessége ne legyen túl gyors.

Állítsa be a szűk keresztmetszet-rögzítő eszköz hengerét

Lazítsa meg a palacknyakrögzítő csavarját (8), engedje a rögzítőlemezt közel a palack nyakához és rögzítse, állítsa be a palackrögzítő villát és tegye vízszintes szintre a palacknyakával, rögzítse a palackrögzítő villát, lazítsa meg a két csavar mindkét oldalon. Kattintson az érintőképernyőről a palack pozicionáló henger gombjára, és tartsa a hengert kinyújtva, hagyja, hogy a palackrögzítő villa érintkezzen a szűk keresztmetszettel, csavarja fel a rögzítőcsavarokat.

Állítsa be a töltőfúvókák magasságát

Kattintson a henger gombjára a palackba, ki a palackhengerből, palack pozicionáló henger az érintőképernyőről. Állítsa be a töltőfúvókák magasságállító eszközének kézi kerekét (3) és engedje a töltőfúvókák alját 2-3 cm-rel magasabbra a szűk keresztmetszetnél, majd kattintson a henger emelő gombjára az érintőképernyőről, tesztelje, hogy a töltőfúvókák fel tudnak-e emelkedni és simán esik. Kövesse a fenti lépéseket a hibakereséshez, és finomítsa az ismétlődően megfigyelt mozgásokat a zökkenőmentes működés érdekében.

Állítsa be a töltési térfogatot

A termék címkézési kapacitásának megfelelően adja meg a megfelelő időbeállítást a töltési időben az érintőképernyőn.

Végső töltési termékek a minták kitöltése után

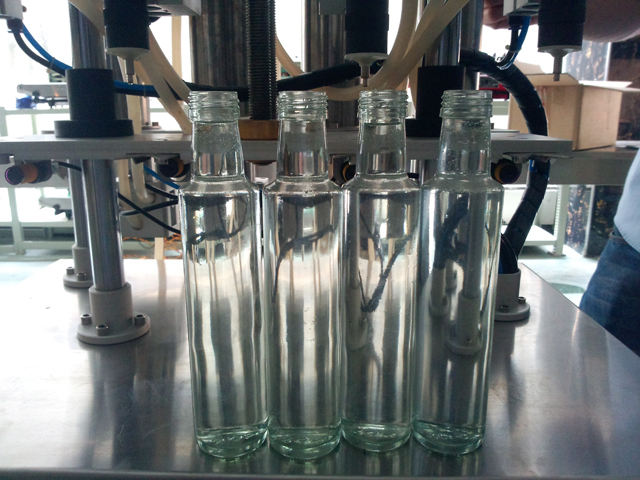

Parfümös üvegek

Borosüvegek

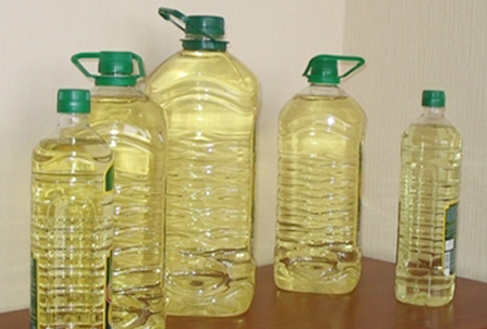

Étkezési olajos palackok

Fa tok csomagolás

Garancia: Az összes gépre 1 év garanciát vállal. (A garancia nem vonatkozik a balesetből, nem rendeltetésszerű használatból, helytelen használatból, tárolási sérülésből, hanyagságból, illetve a berendezés vagy alkatrészeinek módosításából eredő problémákra. A könnyen eltört alkatrész sem tartozik a garancia körébe)

Telepítés: Miután a gép megérkezik a gyárába, szükség esetén technikusunk elmegy Önhöz, hogy telepítse és tesztelje a gépet, valamint betanítsa dolgozóját a gép kezelésére (a vonatozás ideje az Ön dolgozójától függ). A költségeket (repülőjegy, étel, szálloda, utazási díj az Ön országában) az Ön számláján kell fizetni, és napi 150 USD-t kell fizetnie a technikusnak. Is mehet a gyárunkba képzést végezni.

Szerviz után: Ha a gépen jelentkezik a probléma, technikusunk a lehető leghamarabb Önhöz megy, hogy megjavítsa a gépet. A költségnek a fiókjában kell lennie (a fentiek szerint).
