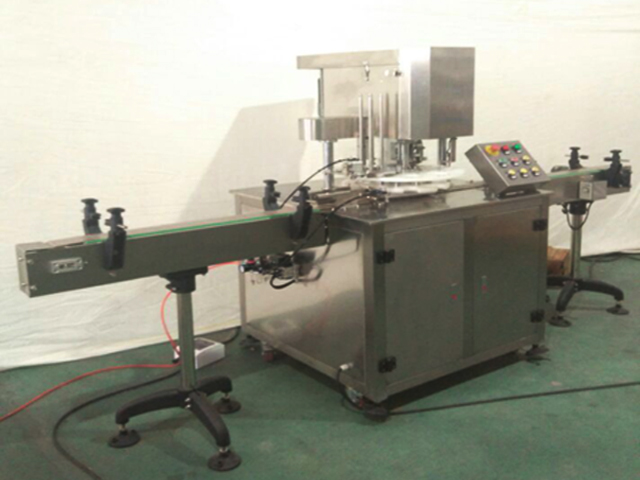

Automata lineáris fém bádog-alumíniumdoboz-tömítő varrógép

Automata lineáris fém ón-alumíniumdoboz-tömítő varrásgép

Anyaga: rozsdamentes acél
Lezáró fej: 1
A lezárt dobozok száma: egy
A tömítés sebessége: 25-30 percenként
A tömítés magassága: 40-200 mm
Az elérhető palack átmérője: 35-100 mm
Üzemi nyomás: AC220v 50/60hz (AC380v 50/60hz)
Teljesítmény: 1,1kw
Súly: 500 kg
Méret: 3000*900*1700mm
A levegő forrása: 0,5 MPa

Ez a termék elsősorban a különböző PET-műanyag-, vas-, alumínium-, papír- és egyéb minőségű kerek dobozok zárócsomagolására vonatkozik, fejlett kialakítású és ésszerű szerkezetű, könnyen kezelhető, hogy szükséges és ideális élelmiszer-csomagoló berendezés legyen. , gyógyszerek, tea, vegyipar és más iparágak.

A termék fő része minden rozsdamentes anyagból készült, egyszerű és szép megjelenésű, és megfelel a legtöbb szabványos gyártási részleg tervezési követelményeinek.

Ez a termék az egy- vagy háromfázisú áramforrást alkalmazza, teljesítménye eléri az 1,1 kW-ot, a precíziós megmunkálásnak alávetett különféle alkatrészeit és alkatrészeit, a gyártási technológiákat és egyebeket, amelyeket cégünk hosszú távú vásárlói tapasztalata révén folyamatosan fejlesztettek és fejlesztettek. A kulcselem egyedi kialakítást alkalmaz, nagy szilárdsággal, alacsony zajszinttel és jó tömítési teljesítménnyel.

Ez a termék mindegyike megfelel a nemzeti szabványok előírásainak, a tanszéki szabványoknak és a vállalati szabványoknak, és csak a szigorú ellenőrzés és teszt elvégzése után hagyja el a gyárat.

Teljesen automata gyártósor kialakítású, amely a töltőrendszerrel, a mérő- és töltőrendszerrel vagy a címkéző rendszerrel rendelkező gyártósorokat alkothatja.

Teljesítményspecifikáció

1. A négy tömítőkerék tömítésre szolgál, ahol két kés a szegéshez és másik kettő az üres sajtoláshoz, egyszerű elv és kényelmes beállítás mellett;

2. A legújabb generációs mechanikai kialakítást alkalmazzák, a doboztest nem forog a tömítés során, a tömítő kés forog a tömítés befejezéséhez, amely megbízható és biztonságos, és alkalmas a törékeny termékek lezárására és csomagolására. folyékony termékek;

3. A vágókés működését és a késtámasz felemelését a mechanikus bütyök vezérli, stabil és megbízható működéssel

4. A hobbing kés a 304-es rozsdamentes acélból készült, tartós szolgáltatást és jó tömítést biztosít.

5. A kezelési felület nagyon egyszerű a művelet megkönnyítése érdekében.

Főbb jellemzők

1. Ez a legújabb generációs konzervvarró, amelynek legfontosabb jellemzője, hogy a doboztest nem forog tömítéskor, hogy elkerülje a dobozban lévő termékek elmozdulását és kiesését;

2. A kezelőfelület egyszerű, ésszerű kialakítású;

3. Nagy megmunkálási pontosságú, és a fő test az összes rozsdamentes acél gyártását alkalmazza, megfelelve a gyártási osztályok tervezési követelményeinek.

4. A gyártósorokat töltő-, címkéző-, kódpermetező berendezésekkel és másokkal, magas termelési hatékonysággal alkothatja.

5. Automatikusan képes felismerni az alsó fedelet, és az áramkör-vezérlés kialakítása ésszerű.

6. Minden alkatrész és alkatrész, az elektromos tartozékok és mások a híres hazai gyárak termékeit veszik át, megbízható és stabil minőségben.

Műszaki paraméterek

Anyaga: rozsdamentes acél
Lezáró fej: 1
A lezárt dobozok száma: egy
A tömítés sebessége: 25-30 percenként
A tömítés magassága: 40-200 mm
Az elérhető palack átmérője: 35-100mm
Üzemi nyomás: AC220V 50/60Hz (AC380V 50/60Hz)
Teljesítmény: 1,1 kW
Súly: 500 kg
Méret: 3000*900*1700mm

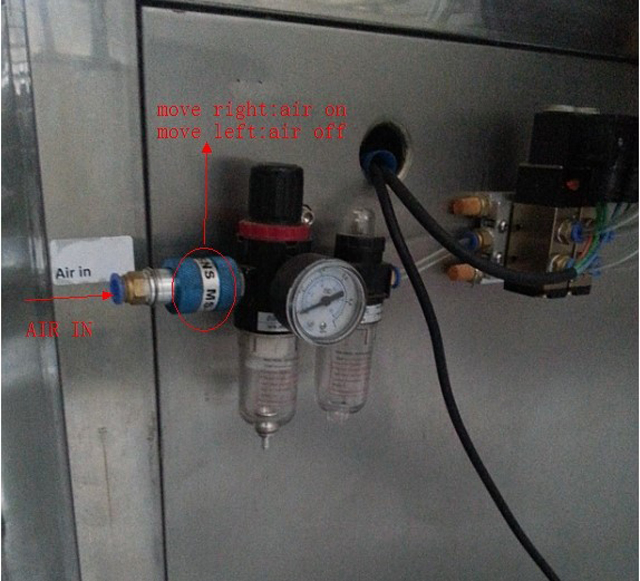

Levegőforrás: 0,5 MPa

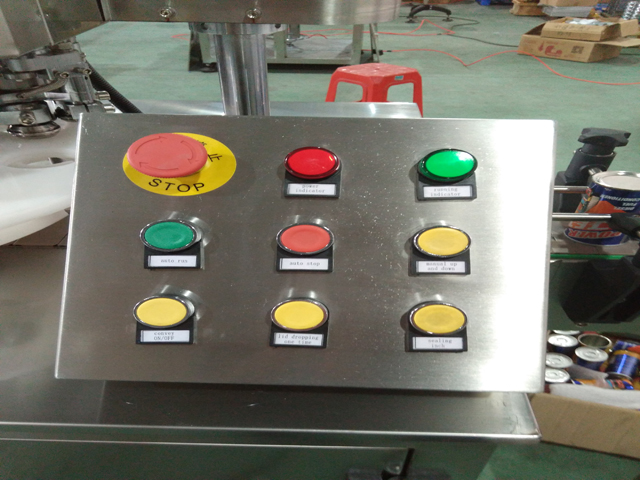

Kezelőpanel

1. A tápellátás jelzőfénye (a piros jelzőfény): a piros jelzőfény világít, jelezve, hogy a berendezés be van kapcsolva, és fordítva

2. Működésjelző (a zöld jelzőfény): a zöld jelzőfény világít, jelezve, hogy a berendezés működik, és fordítva

3. Vészleállítás: vészhelyzet esetén nyomja meg ezt a gombot, és a berendezés azonnal leáll, a többi kapcsoló nem működik, ha törölni akarja, fordítsa el a gombot keresztbe, és automatikusan felugrik a helyreállított funkciókkal

4. Működés/bekapcsolás (zöld gomb): nyomja meg ezt a gombot, és a berendezés működésbe lép

5. Üzemeltetés/kikapcsolás (piros gomb): nyomja meg ezt a gombot, és a berendezés leáll

Inching (a sárga gomb): ez a kapcsoló elsősorban a berendezés hibakeresésére szolgál, a berendezés a gomb megnyomására működik és fordítva.

A berendezés alapelve és a telepítési mód

1. A berendezés dinamikus tervezésének elve

Ez a berendezés kétértékű elektromos kapacitású aszinkron motort alkalmaz, a motor teljesítménye 1,1 kW, forgási sebessége pedig 1400 r/perc. A háromszög alakú szíjkerék, a fogazott kerék, a turbina és az egyéb összekötő fogaskerekek sebességét 40r/perc-re csökkenti, a turbina az emelőbütyök hatására egy kört forog, hogy egy folyamatot fel-le hajtson végre, egyúttal pedig az első és a második gördülő és tömítő kereket a két fogazott kerékcsoport sebességkülönbsége alatt a bütykös kerékkel koordinálja, hogy befejezze egy doboz görgős tömítésének teljes folyamatát.

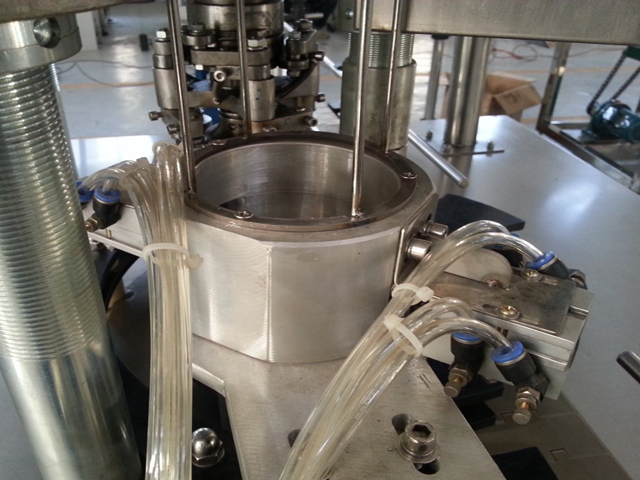

2. A berendezés tömített kialakításának elve

Ez a berendezés a kettős varrás kettős varrás elvét alkalmazza, és a fedél és a doboz oldalának elzárását, hajtogatását és lenyomatát használja a tömítés hatásának eléréséhez. A lépések a következők:

(1) Helyezze a doboz kupakját a doboz tetejére, hogy a doboz éle a kupak szélének belső oldalán lévő nyíláshoz csússzon.

(2) Használja az emelő nyomását a doboztest felemeléséhez, és a kupakot a kutyához húzza.

(3) Az első tekercs befelé veszi a kupak szélét, az egyik oldal a kupak széle körül forog, a másik oldal pedig nyomást gyakorol a tengelyre.

(4) Miután az első tekercs befejezte a műveletet, a második tekercs tovább szorítja az első hengerből kialakított első lekerekített varratot a második lekerekített varratba, a tekercstömítés befejeződött.

(5) Az emelő fejjel lefelé áll, és a kutyát lefelé nyomják, hogy kilépjen az üres kannából.

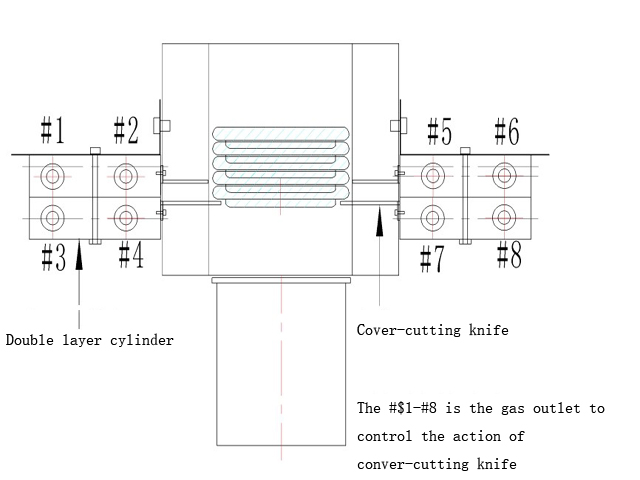

3. Az automatikus fedélsüllyesztés elve

Ez a berendezés automatikus fotószem-ellenőrző berendezéssel van felszerelve, miután a doboz elérte a pozíciót, a fotószem elküldi az ellenőrző jelet a fő vezérlőáramkörnek, amely a tervezésnek megfelelően elküldi a megfelelő jeleket a fedélsüllyesztő berendezéshez a megfelelő vezérléshez. műveleteket, hogy végrehajtsa az automatikus fedélsüllyesztés funkciót. A fizikai automatikus fedélsüllyesztő berendezés és elve a következő képen látható:

Hogyan telepítsük a gépet lépésről lépésre?

Az első lépés: Szerelje fel a szállítóláncot, ellenőrizze, hogy a szerelés után lineáris-e és megfelelő-e a tömítettsége

A második lépés: Szerelje fel a szállítószalag síneket, állítsa be, hogy a kipattanó kannákat zökkenőmentesen továbbítsa

Végül a berendezés bekapcsolása és szellőztetése után működhet.

	Az egyes szakaszok lánca egy csappal van összekötve és rögzítve (hasonlóan az óralánchoz)
	A szállítószalag áthalad az alapon
	A szállítószalag egyes szakaszainak lánctáblája a csapokkal van összekötve
	A csavarok beállíthatók a szállítószalag meghúzásához és elvesztéséhez
	A csaphoz való csatlakoztatás után szorosan kalapálják
	A szállítószalag és a fő berendezés két csavarral van összekötve és rögzítve
	A szállítószalagok felszerelése
	A sínek beépítése és rögzítése

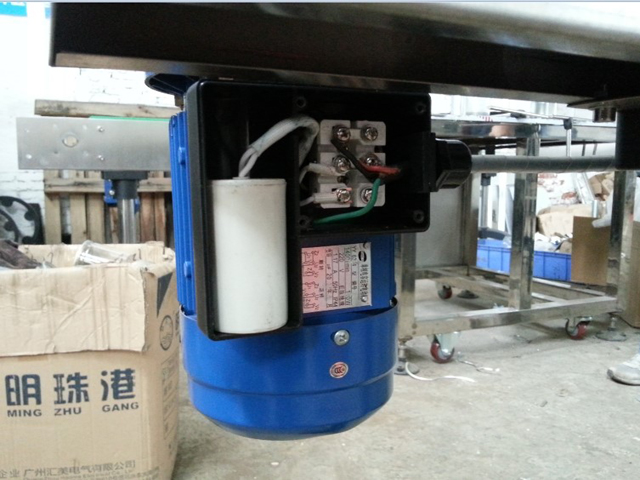

	Kapcsolja be a szállítószalag motorját (csatlakoztassa az U1 és U2 csatlakozóhoz)
