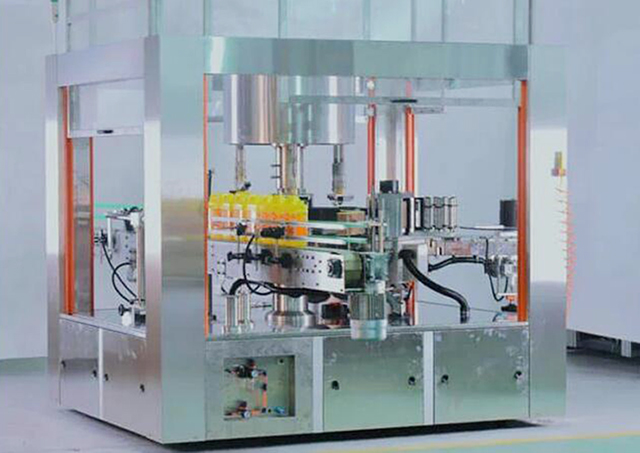

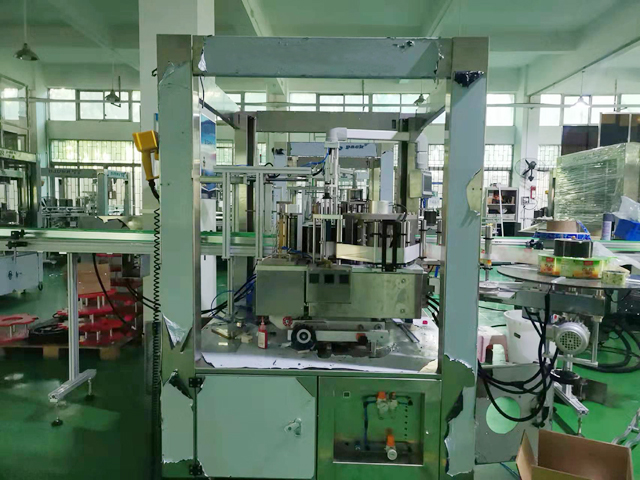

Automatikus egyállomásos Opp forró ragasztós címkéző berendezés

• Modell: VK-HMGL-S
• Teljesítmény: Háromfázisú 380V 50 Hz 3000W
• Hossz: 3650 mm
• A felszerelés szélessége: 1450 mm
• Szállítószalag sebessége: 20m/perc (a szállítószalag sebessége a tényleges gyártási körülményeknek megfelelően állítható)
• Sebesség beállítási módszer: Szekciós sebesség beállítás
• Max címkeadagolási sebesség: 60 m/perc Maximális feliratozási sebesség: 20 db/perc
• Címkézési pontosság: ±1 mm (±0,3 mm-en belüli vevő palackméret-hibára van szükség)

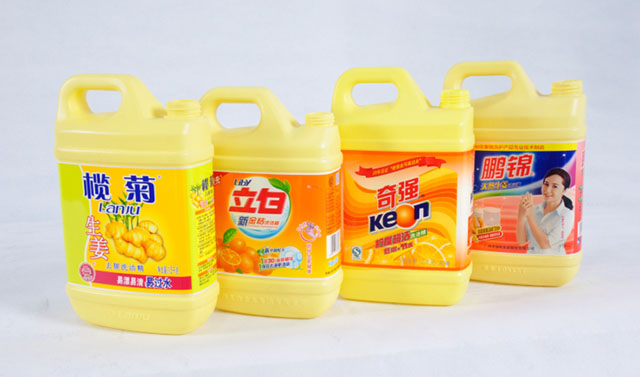

• Termék mérete: négyzet alakú palack
• Maximális címkeszélesség: 160 mm
• Maximális címkehossz: 600 mm
• Maximális címkeátmérő: 600 mm Papírmag átmérő: 152 mm
• A gép teljes tömege: kb 1200 kg

Videó megtekintése

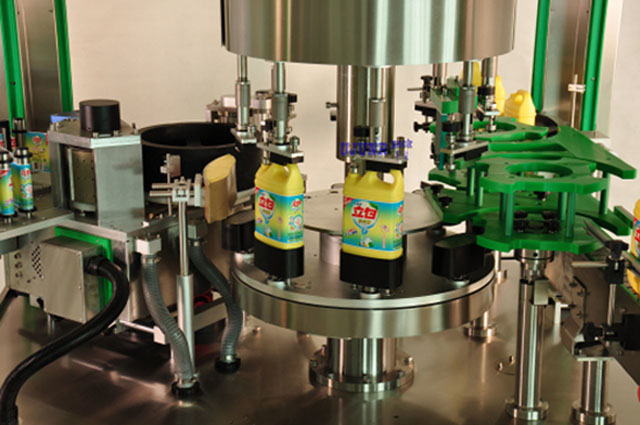

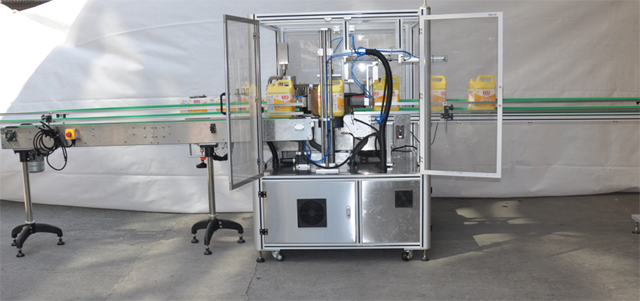

Ez egy új folyamatos, melegen olvadó ragasztós OPP címkézőgép. Automatikusan beállíthatja a tartály be- és kihajtását; A palackleválasztó csavarral elválasztott és a csillagkerék távolságának megfelelő távolságban tartott tartályok a tartály forgótányérjára kerülnek. Miután a tartályt a palacknyomó mechanizmus és a tartály formatartója rögzítette, a tartály egy bizonyos sebességgel forogni kezd, és a palack mechanikusan előre pozícionálódik a termék forgatása közben. A címke meghatározott helyen van felcímkézve.

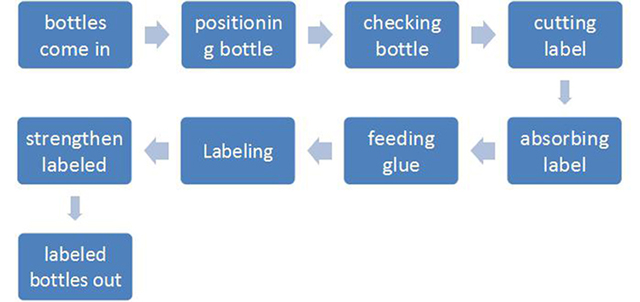

A forró ragasztós címkéző berendezés működési folyamata:

Amikor a tartály eléri az elektromos szem érzékelési pozícióját, a számítógép vezérli a címkeszállító rendszert a címke szállítása érdekében. Amikor egy címkeszállítási művelet befejeződött, a nagy sebességű vágó levág egy címkét. A címkézés pontosságát és stabilitását a Sanyo kis tehetetlenségi nyomatékú, nagy sebességű szervomotorja biztosítja.

A kivágott címkék a ragasztórendszerbe kerülnek, amely ragasztót visz fel a címke elülső és hátsó szélére. Ez a ragasztási módszer fogyasztja a legkevesebb forró olvadékragasztót.

Amikor a ragasztott címkét áthelyezik a címkézési pozícióba, a címke pontosan és hatékonyan ragasztható a tartályhoz. Mivel a tartály forgó állapotban van az átviteli folyamat során, a címke simán és szorosan rögzíthető a tartályra. A méretezés végén található ragasztócsík jó címkézési záróréteget képezhet, amely befejezi a címkézési folyamatot.

Fő rész

V: Házigazda

• Sanyo szervo rendszer
• Sanyo szervo hajtásrendszer
• FLEXEM 7 hüvelykes HMI
• Pansonic nagy felbontású színes címkeérzékelő
• Pansonic nagy felbontású ragasztás és hiányzó érzékelő érzékelő
• Pansonic termékérzékelő érzékelő kapcsoló
• Pansonic nyomásérzékelő

B: Mechanikai alkatrész

• Szállító mechanizmus: 90 W-os tajvani Chenggang motor
• Szállítószalag: Ipari fólia alapú szállítószalag
• Fő motor: 1500 W olasz BOEM AC motor (eredeti BOEM reduktorral)
• Palackleválasztó mechanizmus: Rúd nélküli hengeres palackleválasztó mechanizmus
• Pozícionáló mechanizmus: Léptetőmotor pozicionálás és címkézés
• Címkézési mechanizmus: A léptetőmotor hajtja a palackot, és forgás közben címkézést végez
• Címkekiadó mechanizmus: Yujun szervofilm kiadó rendszer (nagy sebességű szervomotoros hajtás)
• Présmechanizmus: kefe szerelvény
• Palackvezető mechanizmus: Profilvezető sín kettős koordináta beállítással
• Ragasztóellátó rendszer: Yujun speciális olvadékragasztó-ellátó rendszer (német Siemens vezérlőrendszer), amely biztosítja a ragasztó felvitelének pontosságát és egyenletességét

Hot Melt címkék felhordó berendezés biztonsági védelme:

• Biztonsági védelem: zárja be a védőajtót.
• Címkehiány riasztás: Állítsa be a riasztást, amikor a címke kifogy, hogy emlékeztesse a kezelőt a címke cseréjére
• Palackhiány riasztás: palackhiány esetén a berendezés leáll és riaszt; ha vannak palackok, automatikusan folytatja a gyártást, ami kényelmes az online gyártáshoz

Hiányzó riasztás feliratozása

• Légnyomás érzékelése: Ha a légnyomás nem felel meg a gyártási követelményeknek, a berendezés automatikusan leáll.
• Vákuumérzékelés: Ha a vákuum nem felel meg a gyártási követelményeknek, a berendezés automatikusan leáll.
• Hőmérsékletérzékelés: Ha a forró olvadékragasztó hőmérséklete nem felel meg a gyártási követelményeknek, a berendezés automatikusan leáll.

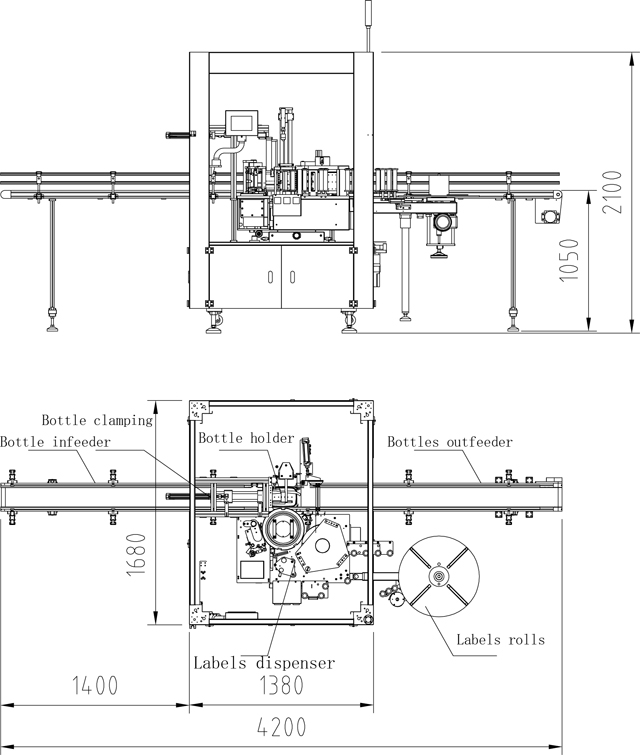

Műszaki paraméter

• Modell: VK-HMGL-S
• Teljesítmény: Háromfázisú 380V 50 Hz 3000W
• Hossz: 3650 mm
• A felszerelés szélessége: 1450 mm
• Szállítószalag sebessége: 20m/perc (a szállítószalag sebessége a tényleges gyártási körülményeknek megfelelően állítható)
• Sebesség beállítási módszer: Szekciós sebesség beállítás
• Max címkeadagolási sebesség: 60 m/perc Maximális feliratozási sebesség: 20 db/perc
• Címkézési pontosság: ±1 mm (±0,3 mm-en belüli vevő palackméret-hibára van szükség)
• Termék mérete: négyzet alakú palack
• Maximális címkeszélesség: 160 mm
• Maximális címkehossz: 600 mm
• Maximális címkeátmérő: 600 mm Papírmag átmérő: 152 mm
• A gép teljes tömege: kb 1200 kg

Megjegyzés:

• Teljesítmény: 14Kw
• Gázfogyasztás: 6Kg, 8L/perc;
• Tápfeszültség: háromfázisú 380V
• Gyártási kapacitás: 1200 palack/óra

Részletek

A következő táblázat az egyes forróragasztós címkéző berendezések fő elektromos alkatrészeinek részletes listája.

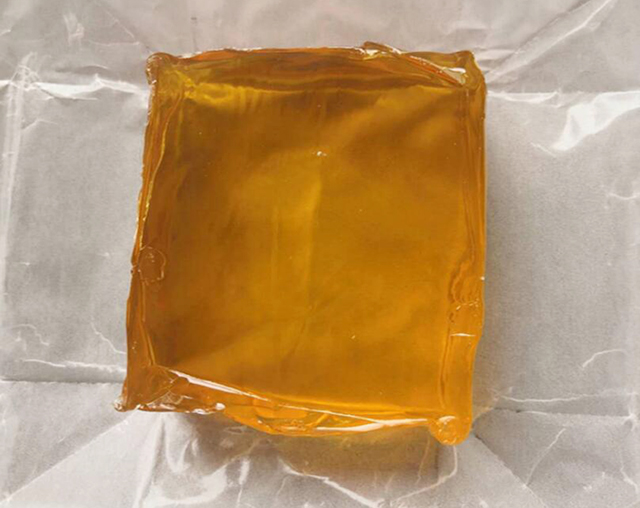

Mi az a Hot Melt ragasztó?

A forró ragasztó (HMA), más néven forró ragasztó, a hőre lágyuló ragasztó egy formája, amelyet általában különböző átmérőjű szilárd hengeres rudakként árulnak, amelyeket forró ragasztópisztollyal kell felhordani. A pisztoly egy folyamatos működésű fűtőelemet használ a műanyag ragasztó megolvasztására, amelyet a felhasználó a pisztolyon lévő mechanikus kioldó mechanizmussal vagy közvetlen ujjnyomással nyom át a pisztolyon. A felmelegített fúvókából kinyomott ragasztó kezdetben elég forró ahhoz, hogy megégesse, sőt felhólyagosítsa a bőrt. A ragasztó melegen ragacsos, és néhány másodperc és egy perc alatt megszilárdul. A melegen olvadó ragasztók mártással vagy szórással is felvihetők, és népszerűek a hobbi- és kézművesek körében, mind ragasztásra, mind pedig a műgyantaöntés olcsó alternatívájaként.

Ipari felhasználásban a melegen olvadó ragasztók számos előnnyel rendelkeznek az oldószer alapú ragasztókkal szemben. Az illékony szerves vegyületeket csökkentjük vagy eltávolítjuk, és a szárítási vagy keményedési lépést kiküszöböljük. A melegen olvadó ragasztók hosszú eltarthatóságúak, és általában különleges óvintézkedések nélkül ártalmatlaníthatók. Egyes hátrányok közé tartozik az aljzat termikus terhelése, a használat korlátozása a magasabb hőmérsékletre nem érzékeny aljzatokra, valamint a kötési szilárdság elvesztése magasabb hőmérsékleten, egészen a ragasztó teljes megolvadásáig. Ez csökkenthető olyan reaktív ragasztó használatával, amely megszilárdulása után további keményedésen megy keresztül, pl. nedvesség hatására (pl. reaktív uretánok és szilikonok), vagy ultraibolya sugárzás hatására. Előfordulhat, hogy egyes HMA-k nem ellenállnak a vegyi támadásoknak és az időjárás viszontagságainak. A HMA-k nem veszítenek vastagságból a megszilárdulás során; az oldószer alapú ragasztók a száradás során a rétegvastagság 50-70%-át is elveszíthetik.

A HMA alkalmazásai

A melegen olvadó ragasztók olyan sokfélék, mint amennyire sokoldalúak. Általában a forró ömledékeket extrudálással, hengerléssel vagy szórással alkalmazzák, és a magas olvadékviszkozitás miatt ideálisak porózus és áteresztő hordozókhoz. A HMA különféle hordozók ragasztására alkalmas, beleértve a gumit, kerámiát, fémeket, műanyagokat, üveget és fát.

Manapság a HMA (hot-melt ragasztók) különféle típusokban kapható, így számos iparágban széles körben alkalmazható. Hobbi vagy kézműves projektekhez, mint például távirányítós habosított repülőgép-modellek összeszerelése vagy javítása, valamint mesterséges virágdíszek, a ragasztó felviteléhez olvadó rudakat és olvadó ragasztópisztolyokat használnak. Az ipari folyamatokban való felhasználáshoz a ragasztót nagyobb pálcikákban és nagyobb olvadási sebességű ragasztópisztolyokban szállítják. A forró olvadékrudakon kívül a HMA más formátumokban is szállítható, például szemcsés vagy nagy teljesítményű forró olvadéktömbökben az ömlesztett olvadékfeldolgozók számára. A HMA nagyobb alkalmazásai hagyományosan pneumatikus rendszereket használnak a ragasztóanyag ellátására.

Példák azokra az iparágakra, ahol a HMA-t használják:

• Hullámkarton dobozok és kartondobozok fedeleinek lezárása a csomagolóiparban.
• Gerincragasztás a könyvkötőiparban
• Profilcsomagolás, termékösszeállítás és laminálás a fafeldolgozó iparban
• Az eldobható pelenkák HMA felhasználásával készültek, és a nem szőtt anyagot mind a hátlaphoz, mind a rugalmas anyagokhoz kötik.
• Számos elektronikai eszközgyártó használhat HMA-t az alkatrészek és vezetékek rögzítésére, vagy az eszköz alkatrészeinek rögzítésére, szigetelésére és védelmére.
