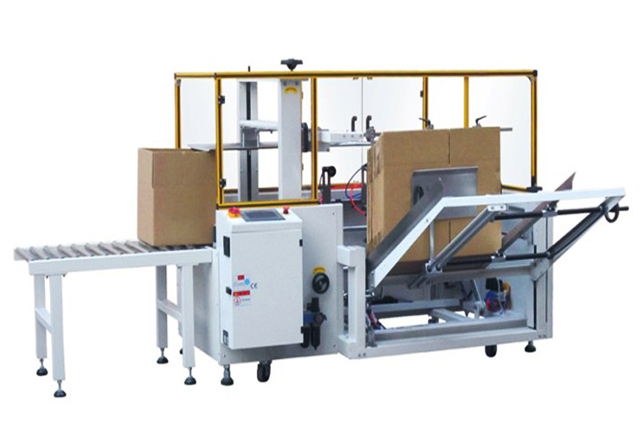

Automatikus függőleges dobozos kartondoboz-formázó felállító alsó tömítőgép

Automatikus függőleges dobozos kartondoboz-formázó erector alsó tömítőgép

Automata kartondoboz-felszerelő tömítő berendezés
Feszültség (V/Hz): AC 220/50
Teljesítmény (W): 220
Gáznyomás (Mpa): 6-7kg
Max. Karton mérete (Sz × Ma) (mm): 500 * 400 * 400 mm
Min. Karton mérete (Sz × Ma) (mm): 250 * 150 * 100 mm
Szalagozási sebesség (m/perc): 24
Ragasztószalag: Használt BOPP vízmentes ragasztószalag vagy PVC ragasztószalag
Asztal magassága (mm): 600mm
Ragasztószalag szélessége (mm): 60 (A minimális kartonméret némileg változhat, ha a szalagot 48 mm vagy 76 mm szélességben használja)
Külső méretek (H × SZ × M) (mm): 2000 * 1900 * 1450 mm
Nettó tömeg (kg): 480 kg

A gép könnyen kezelhető és karbantartható egyszerű szerkezettel és kiváló minőséggel, amelyhez széles körben használják a különböző iparágakban.

Biztonsági óvintézkedések

1. A kezelő és a karbantartó személyzet figyelmesen olvassa el a használati útmutatót a gép üzemeltetése és karbantartása előtt.

2. A sérülések elkerülése érdekében a kezelőnek távol kell tartania magát a hátsó összecsukható lemeztől.

3. A szalag felszerelése és a napi karbantartás során az áramot és a gázt el kell zárni.

4. Csak képzett személyzet kezelheti a gépet.

Teljesítmény / Jellemzők

Könnyű kezelhetőség, a gép külön-külön és a csomagolósorral kombinálva is használható.

Függőleges tárolás, kartondobozok bármikor hozzáadhatók a gép leállítása nélkül.

Alkalmas azonos méretű kartondobozok formázására és lezárására.

Kézzel állítsa be a kartonok méretének megváltoztatásához (2-3 perc alatt elkészül).

Fejlett fotoelektromos indukciós vezérlőrendszer.

Az racionálisan megtervezett formázási, hajtogatási és tömítési folyamat egyszerre történik.

Vágó Biztonsági rendszer, amely megakadályozza, hogy a vágó kezek szúrjanak.

Nagy teherbírású, acél és rozsdamentes acél típusok egyaránt.

PLC rendszerrel felszerelt, munkaerőt takarít meg és könnyen kezelhető.

Az elfogadott nemzetközi fejlett technológia, importált alkatrészekkel és elektromos alkatrészekkel, ez a gép stabil teljesítményt és hosszú élettartamot biztosít.

Karton felállítási csomagológép opciók:

Rozsdamentes acél változat;
Melegen olvadó ragasztós tömítési típus
Jobb vagy bal kéz;
A gép megadott színe
Megadott pneumatikus és elektromos elemek márka
Nyitott biztonsági védőriasztó, gépleállító funkció
Szigetelje le az elektromos szekrényt
2 és 3 hüvelykes szalagfej;
24V alacsony feszültségű vezérlés

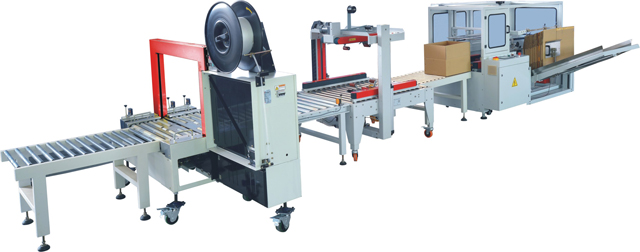

Teljesen automatikus karton erector felső tömítő pántoló gépek automata vonal:

Alapparaméter

Feszültség (V/Hz)	AC 220/50 (USA tápegységgel állítható)
Teljesítmény (W)	220
Gáznyomás (Mpa)	6-7 kg
Max. Karton mérete (Sz × Ma) (mm)	500400400mm
Min. Karton mérete (Sz × Ma) (mm)	250150100mm
Szalagozási sebesség (m/perc)	24
Ragasztószalag használt	BOPP vízmentes ragasztószalag PVC ragasztószalag
Asztal magassága (mm)	600 mm
Ragasztószalag szélessége (mm)	60 (48 mm vagy 76 mm szélességű szalag használata esetén a minimális karton méretben némi változás tapasztalható)
Külső méretek (H × SZ × M) (mm)	200019001450mm
Nettó tömeg (kg)	480 kg

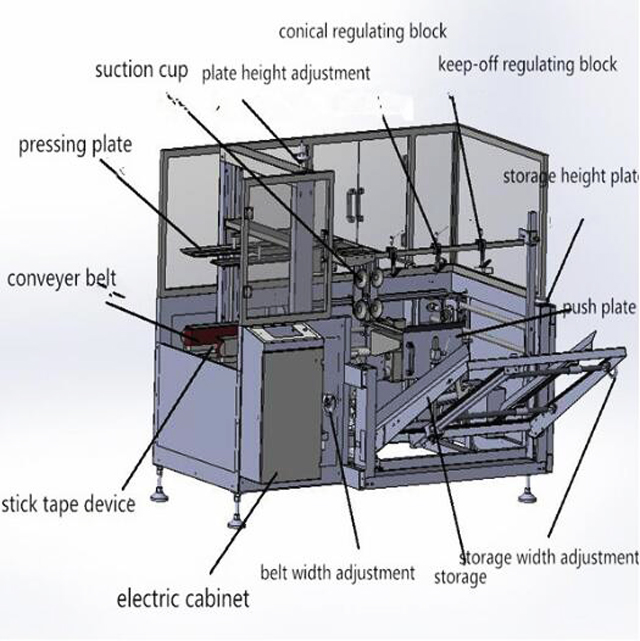

Illusztráció Karton Felállító Gép

Üzemzavarok és megoldások a kartondoboz felállítására szolgáló fenéktömítő berendezésen:

A tömítő hibája és megoldása
Nr	Meghibásodás	Lehetséges ok	Megoldás
1	A ragasztószalagot nem lehet levágni	A dörzsára tapasz nem elég éles. A dörzsárfog beszorult a kötés miatt.	Cserélje ki a dörzsára tapaszt Mossa ki a dörzsára tapaszt
2	A ragasztószalag levágása után van egy farok.	A dörzsára tapasz nem elég éles. A dörzsár ülésén szár található. A húzórugó túl laza.	Ellenőrizze, hogy a dörzsár-üléken lévő anya túl laza-e vagy sem. Szükség esetén kenje meg az anyát.
3	A ragasztószalag nem tud teljesen rátapadni a kartonra.	A főrugó túl laza, és ragasztó van a görgő tengelyén. A ragasztószalag kizárást jelent	Állítsa be a főrugó húzását, és tisztítsa meg a görgőt. Cserélje ki a ragasztószalagot
4	A kartondoboz félúton van bezárva.	A ragasztókerék anyája túl szoros, a kartondoboz szállítószalagjának magasságállítása nem megfelelő, és a főrugó túl szoros.	Lazítsa meg a beillesztő kereket, állítsa be az anyát, állítsa be újra a magasságot és lazítsa meg a főrugót.
5	A ragasztószalagot a tömítés során levágják.	A dörzsára tapasz túlságosan hosszúra nyúlik ki.	Engedje le a dörzsára tapasz helyét.
6	A ragasztószalag gyakran lekerült a pályáról.	A vezetőgörgő nyomása a kartondobozra nem egyenlő.	Állítsa be újra a vezetőgörgő helyét.
7	A ragasztószalag nincs a központi vonalon.	A visszafordulásgátló kerék eltört.	Cserélje ki a visszafordulásgátlót.
8	A tömítés során rendellenesség van.	Por van az axletree ülésen.	Tisztítsa meg a tengelyfa ülékét és kenje meg.
9	Lezárás előtt van kiemelkedés, lezárás után pedig kendő.	A különböző hevederek sebessége eltérő, és a kartondoboz nincs a megfelelő helyen, amikor a gépbe tolják.	Állítsa be az egyes szállítószalagok húzását egyenletesre, hogy a kartondoboz a megfelelő helyre kerüljön.
10	Lezárás után kendő van	a ragasztószalag nyúlása túl nagy
