Íves csőtöltő tömítőgép speciális csővég faroktömítő

• Modell: VK-TFS-009H
• Töltőgarat maximális térfogata: 65L; E folyadékszint-szabályozóval felszerelt, pneumatikus vagy elektromos szivattyú kimeneti jelével és kétszintes fűtőgarattal az opcióhoz
• Töltőhenger: 3 méretű töltőhenger áll rendelkezésre: 20Ø mm-es töltőhenger 3 ~ 40 cm3 térfogat töltéséhez; 45Ø mm-es töltőhenger 20~200c térfogat töltéséhez; 61Ø mm-es töltőhenger 30-330cc térfogat töltéséhez
• Munkaállomás: Rotációs munkaállomás, 12 állomás, bütykös vezérlővel; Tömítőeszköz STRONG Márka Tömítőeszköz
• Sebesség: 30-70 db/perc, a csőátmérőtől és a töltési mennyiségtől függően
• Fő hajtómotor: 1 LE változó sebességű motor; Motor keverőhöz 1/4 LE változtatható fordulatszámú motor vagy 90 W vetőmag szabályozó motor (opcióhoz)
• Tápellátás: 220V x 1Px 50/60 HZ, belső transzformátor 220V x 3Px 50/60 HZ
• Levegőnyomás: 5-8 kg/cm2,
• Fogyasztás: 250l/perc
• Sűrített levegő vízszűrővel felszerelt
• Mérete: 2250x1450x2200 m/m
• Súly NW/ GW: 800/ 950 Kg

Videó megtekintése

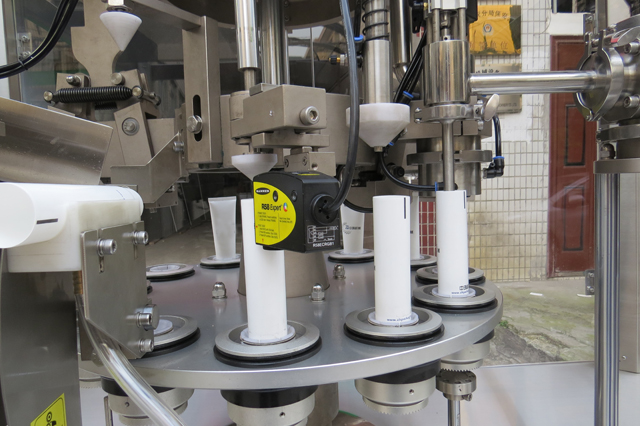

A csőadagolás, töltés, tömítés, csővágás, sorozatszám beírási folyamat automatikus működésű. A végtermékek kilökődnek a kilökőtölcsérből. Használjon érintkező típusú fűtőelemet a cső gyors lezárásához. Alkalmas lágy műanyag csövekhez, laminált műanyag csövekhez, alumínium laminált csövekhez.

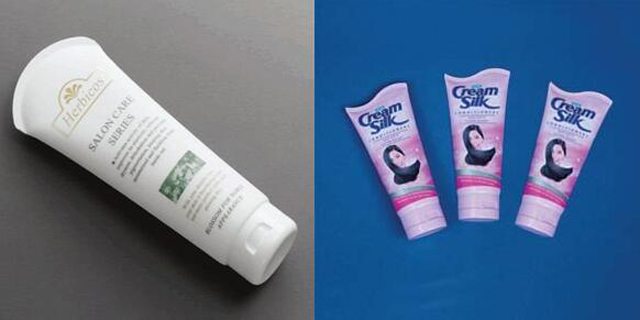

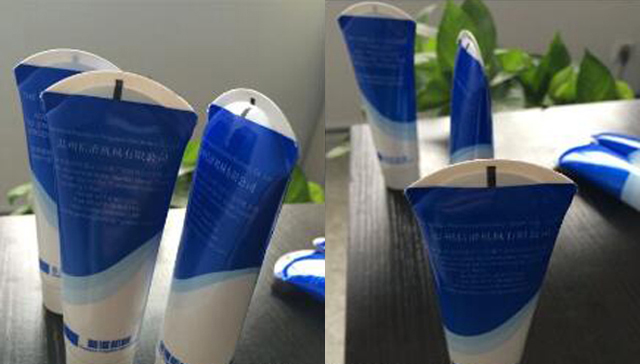

Előny a testre szabott csőtöltő tömítőgépeknél, ívelt csőtöltő tömítőgépeknél

1. Ez a gép egy komputer program által vezérelt ember-gép interfésszel van felszerelve érintőkijelzővel és PLC vezérlőkkel, amely könnyen beállítható és kezelhető. Az ember-gép interfész beállíthatja a fő hajtómotor, a léptetőmotor és a hajtómotor sebességét a keverőhöz és a szükséges mennyiséghez.

2. Biztonsági védelmi funkció: A következők előfordulása esetén: túl alacsony hőmérséklet, túl alacsony légnyomás, túl magas vagy tii alacsony a feltöltendő csövek, a biztonsági ajtó nyitva van, a motor nyomatéka túl nagy, nem elegendő a cső belsejében lévő töltési térfogat vagy a csatlakoztatott rajzfilmkészítő gép nem üzemel stb., a kapcsolódó meghibásodás jelzése a LED-kijelzőre kerül, hogy értesítse a kezelőt a javítás érdekében, hogy a tömítés minősége és a gyártási mennyiség ellenőrizhető legyen. A garat automata keverővel van felszerelve, amely elősegíti a töltési folyamat gördülékenyebbé tételét. Választható töltőgarat hőmérséklet- és folyadékszint-szabályzó funkcióval.

3. A dobozba csomagolt csöveket egy speciális adagolóeszközzel automatikusan a tubustartókra lehet adagolni. Ez a gép gyors csőadagoló berendezéssel van felszerelve, és speciális tisztítóberendezés egy fotocellás elemmel ellátott léptetőmotorral vezérelhető a csövek pontos helyzetének meghatározásához; és a töltőberendezés.

4. Biztonsági berendezéssel felszerelt. Ha nincs cső a csőtartón, akkor nem történik töltés. Ha bármely cső túl magasra vagy túl alacsonyra van helyezve, a gép leáll. A töltési művelet során a csöveket fel-le lehet emelni.

5. A gép rozsdamentes acél házzal van felszerelve, hogy megakadályozza a festési kezelések hámlásából eredő szennyeződéseket.

6. Biztonsági akril burkolattal van felszerelve a személyi sérülések vagy higiéniai okokból idegen test általi szennyeződések elkerülése érdekében.

7. Minden, a töltőanyaggal érintkező gépalkatrész SUS 316 rozsdamentes acélból készül.

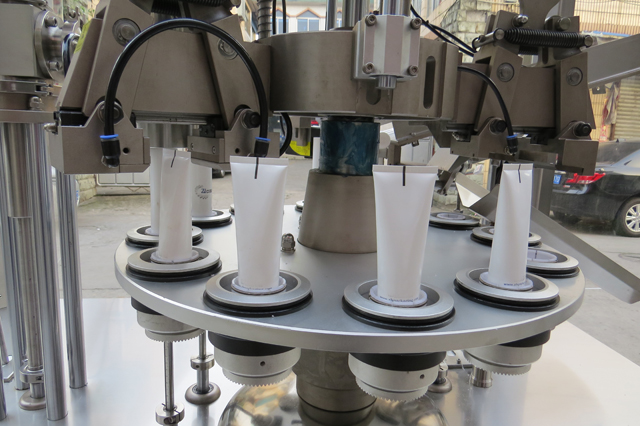

8. 12 munkaállomásos bütyökvezérlővel felszerelt. Gyors sebesség, egyszerű kezelés és alacsony meghibásodási arány. Egy másik csőméret megváltoztatása egyszerű, speciális szerszám nélkül. Ez a gép 50 mm átmérőjű csövek tömítésére is alkalmas.

9. Kontakt típusú fűtőberendezéssel van felszerelve a gyors felfűtési folyamat érdekében, ezért alacsony előállítási költséggel és egyszerű karbantartással. Ezenkívül a lezárt töltőanyag nem sérül meg, például semmilyen fizikai vagy kémiai szín vagy minőségváltozás nem következik be.

10. Speciális kialakítású töltőfúvókával felszerelve, hogy megakadályozza a cső szennyeződését töltés közben. Egy töltési ciklus befejezése után a légfúvó berendezés kifújja a levegőt, hogy levágja a maradék töltőanyagot, ezzel elkerülhető a csepegés (szivárgás) probléma.

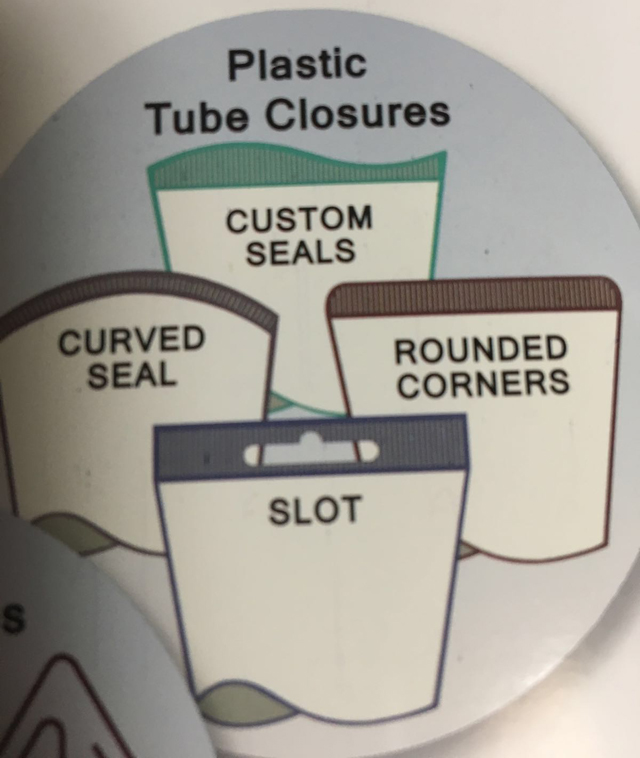

11. Csővágó berendezéssel felszerelve, amely alkalmas PE és műanyag laminált puha csövekhez. Ez az eszköz levágja a szükségtelen alkatrészeket, és tökéletesebb megjelenésűvé teszi a végterméket. A vágási minta az ügyfél igényei szerint tervezhető.

Specifikáció

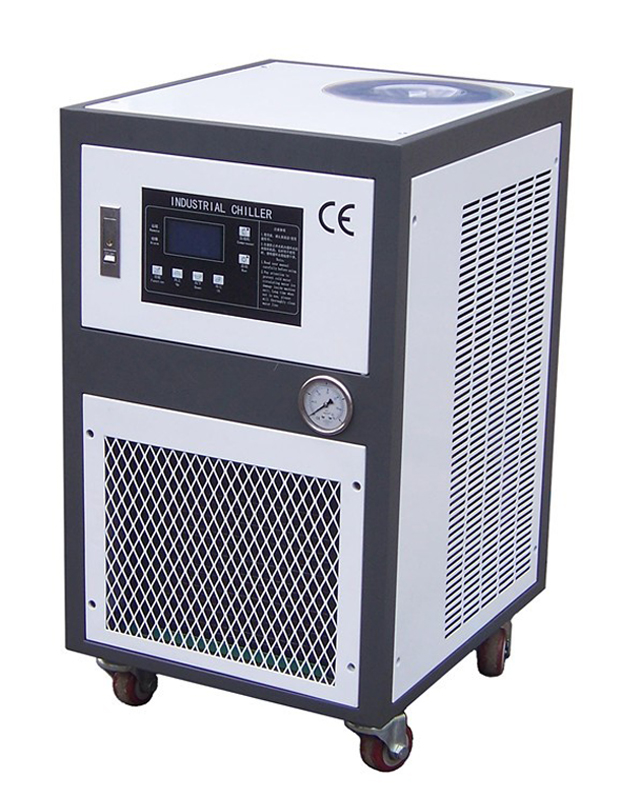

Szükséges berendezések Ipari hűtő a csőtöltő tömítőgéppel együtt:

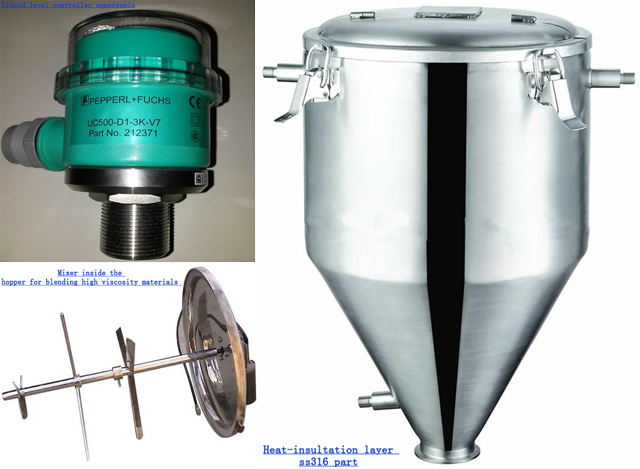

Opcionális alkatrész a tömítőberendezés feltöltéséhez:

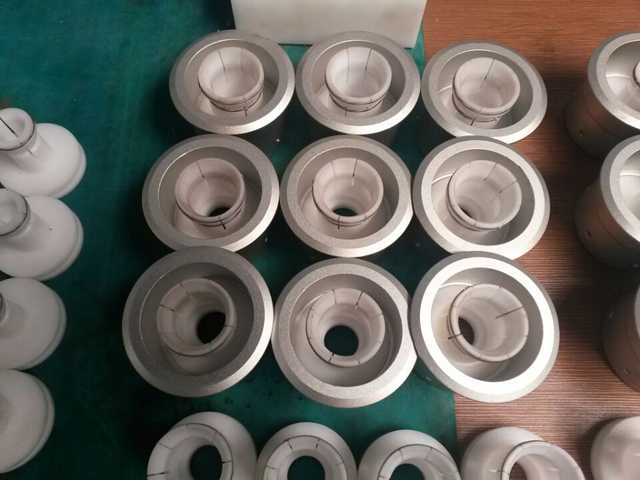

A különböző méretű csövekhez különböző csőkorongokra van szükség:

Munkaterület követelmény:

Tiszta munkatér, környezeti hőmérsékleten kb. 20℃.

Egy hűtőlevegő cső beépítése, amelyet a fúvó bemenetéhez kell csatlakoztatni, a tömített csövek hőmérsékletének hűtésére.

Alkalmazás:

Fogkrémek, orvosi paszták, sminkkrémek, arctisztítók, ragasztók, samponok, vízfestékek, lekvárok, csokoládé, pillanatragasztók, élelmiszer-adalékanyagok és biokémiai termékek stb.

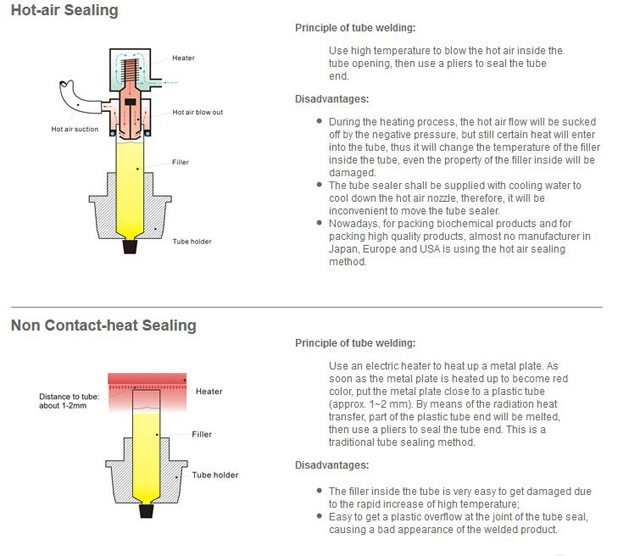

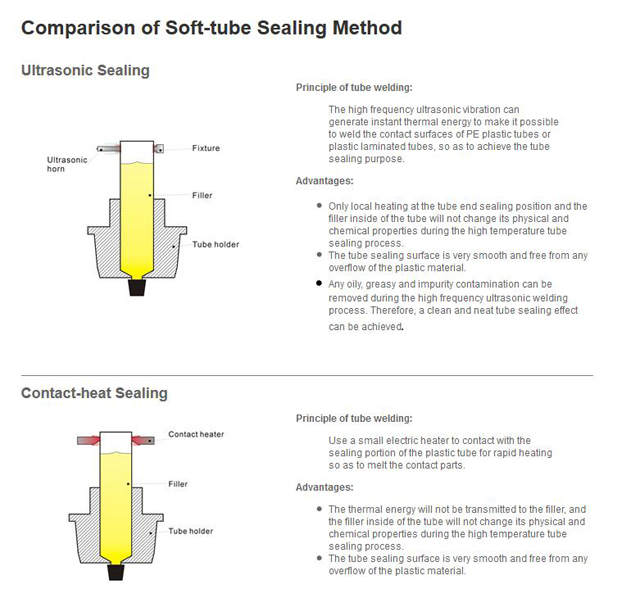

Különböző csövek tömítési módjainak összehasonlítása, mint az ultrahangos forró levegős tömítés
