Nagy sebességű, forgó, 8 fejű záróberendezés szivattyúsapkákhoz

• Méretek: 2000 mm (hosszúság) * 1800 mm (szélesség) * 2800 mm (magasság)
• Lezáró fej: 8 fej
• Önálló áthaladási arány: 99%
• Sebesség: 80 bpm
• Feszültség: 220V-380V, 50-60HZ (követelményektől függően)
• Teljes teljesítmény: 5kw
• Szükséges levegőforrás: 0,6 MPa tiszta és stabil levegőforrás
• Futási zaj (decibel): ≦80 decibel
• A gép súlya: 3,5 tonna
• Gép anyaga Keret: szénacél outsourcing rozsdamentes acél váz;

A nagy sebességű szivattyúsapka-csavarzáró gép több fő részből áll, beleértve a palack/sapka adagoló automatikus kupakemelőt és az unscrambler bemeneti és kimeneti palacksablonjait, a zárómechanizmus-elutasító mechanizmus elektromos vezérlését stb.

Rajz

Jellemzők

• PLC vezérelt, integrált kupak adagolás, megfogás, behelyezés és forgatás (csatlakozhat az automatikus kupakválogató géphez a teljes automatizálás érdekében)
• A gyártási kapacitás 8 fejjel 80 bpm-et érhet el
• Kíméletes kezelés, nincs karcolás és sérülés a kupakokon és a tartályokon
• Gyors átállások
• Modul felépítés, érintőképernyőn történő manipuláció, egyszerű karbantartás

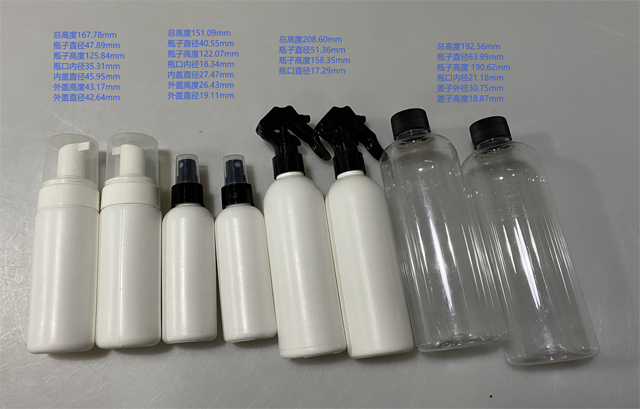

• Különböző méretű kupakokhoz alkalmas, napi vegyiparban alkalmazható
• Könnyen csatlakoztatható a töltőgéphez és a címkézőgéphez
• Alacsony futási zaj

Működési elv

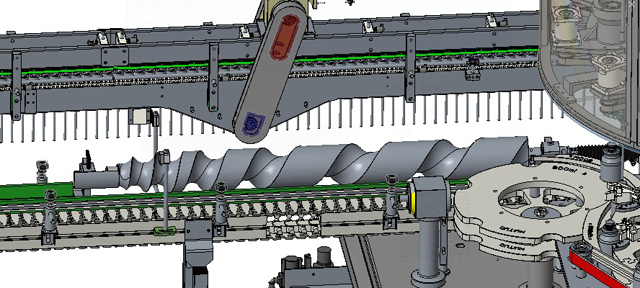

Palackos etetés csavarrúddal

A palackos csavart kontúr kialakítással dolgozzák fel, precíz és gyors lombik adagolással; Gyengéd mozdulatok, a palack sérülése nélkül. A csavarhajtás követi a főhajtást, a csavar szöge érintőképernyőn keresztül állítható, hogy illeszkedjen a csillagkerékhez. Van egy érzékelő a palackos csavarnál, nincs palack, nincs kupak, és riasztó, ha a palack elakad.

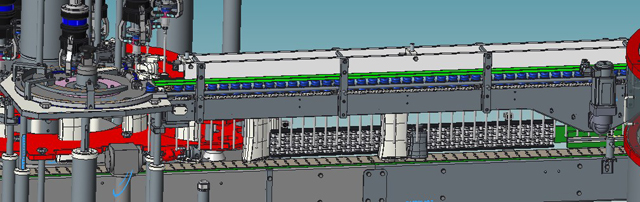

Szervo sapka adagolása:

A csavarsapka szervomotort alkalmaz a sapka-adagoló lánchoz. A szervomotor előnyei az időszakos indítás és leállítás, az időszakos pozitív és negatív forgás, nem csak a zajcsökkentés és a kupak beragadásának elkerülése.

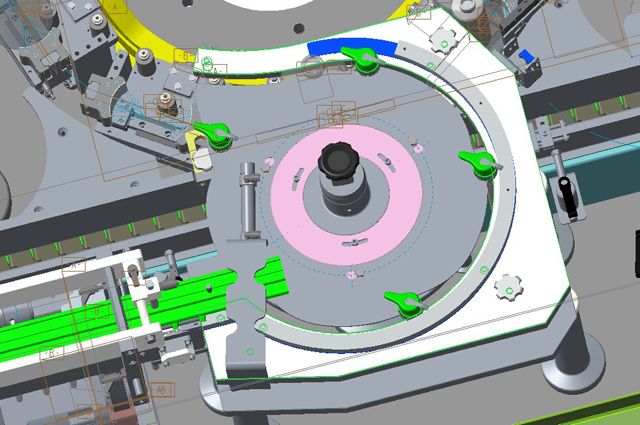

Cap-osztó

A kupak elválasztó a kupak alakjához igazodik, és a különböző átmérők cserét igényelnének, de a következő képen csak a fehér részt kell megváltoztatni.

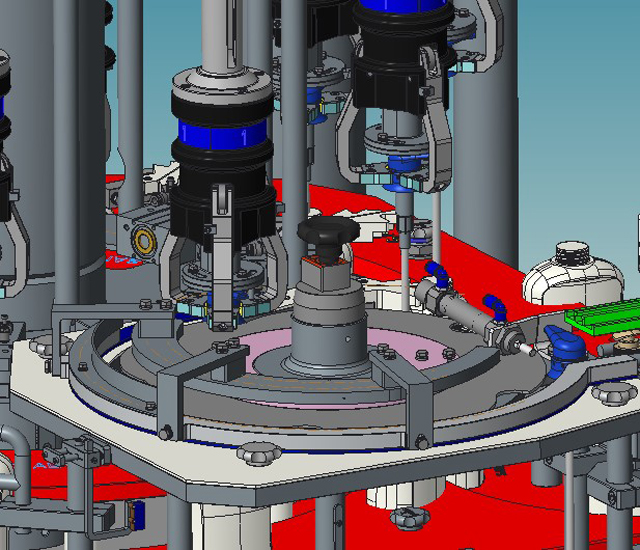

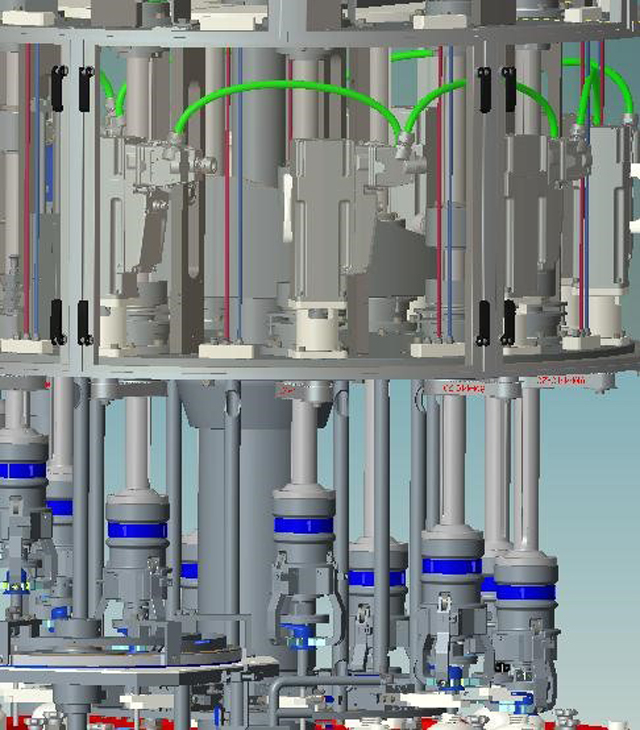

Szervókapka:

A csavarzáró gép a Siemens hajtásrendszerét használja, amely a vezérlőrendszert és a szervomotort egy ultrakompakt egységes rendszerben egyesíti a maximális rugalmasság érdekében minimális helyen és 90%-kal csökkenti a vezetékezést. A lezárás folyamatában a szervomotor szakaszonként vezérelheti a zárógörbe mozgását, és egyúttal biztosíthatja a zökkenőmentes szegmentálási folyamatot, és megvalósíthatja a digitális zárónyomaték-szabályozást, amely teljesen felülmúlja a hagyományos tengelykapcsoló nyomatékszabályozást.

• Zárt hurkú vezérlés a szervomotor és a program által a lezárási folyamat során;
• Automatikusan állítsa be a záróerőt, amíg el nem éri a beállított nyomatékot;
• A mozgásmeghajtó modul és program precíz és rugalmas vezérlésének köszönhetően a zárófej tehetetlenségének és az alkatrészek eltérésének hatása kiküszöbölhető;
• A különböző termékek közötti nyomatékváltás egyszerűen a program beállított értékének megváltoztatásával érhető el.

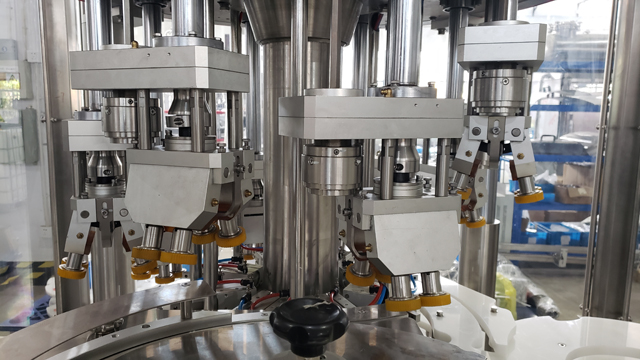

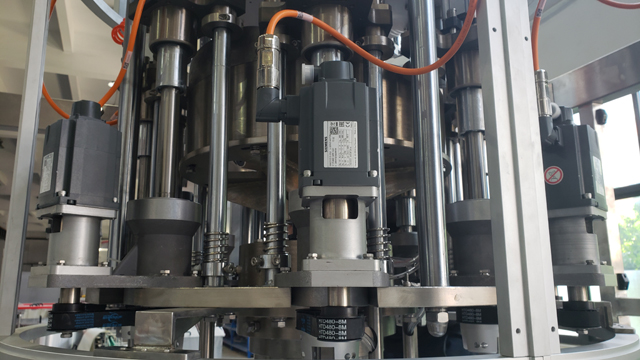

Megjegyzés: A kioldósapka 8 fejes kupakológépe esetén a kupakfejek eltérőek:

Állandó mágneses tengelykapcsolót alkalmaz a sapka nyomatékának szabályozására.

• A lezárási folyamat során a nyomaték egyenletesen oszlik el négy kerékre
• Végezzen nem relatív mozgást a kerekek és a sapkák között
• A kupakolás során tartsa statikus állomást a kerekek és a palackok között
• Nagy értékű nyomatékvezérlő rendszer, stabil és ésszerű nyomatékérték

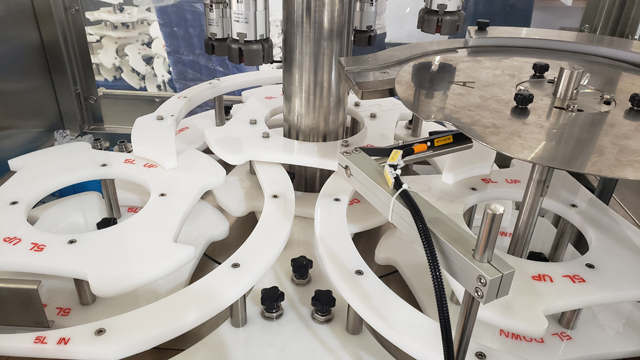

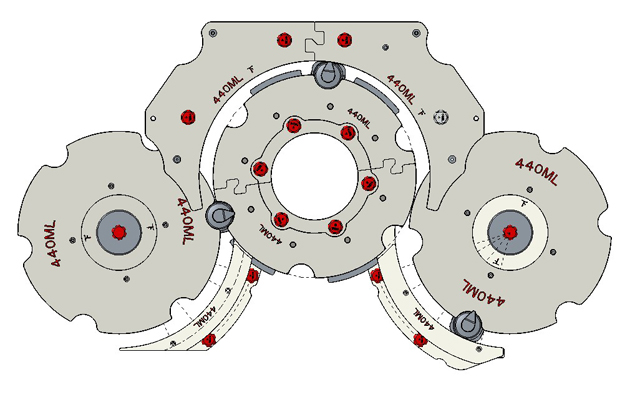

Különböző termékek-sablonok megváltoztatása

PP-ből készült, palack alakú, sima felülettel. Nem csak stabilizálja a helyzetet, hanem megakadályozza a palack megkarcolódását; és gyors váltást tesz lehetővé.

A termékek különböző specifikációihoz gyorskioldó kialakítást alkalmaz. A sablonok színkóddal vannak ellátva a különböző specifikációk megkülönböztetésére.

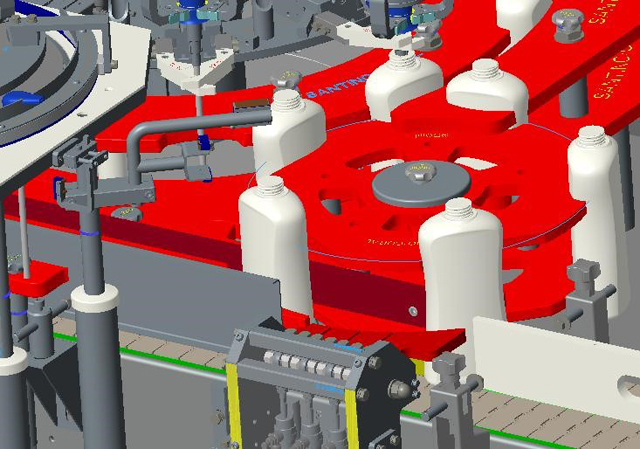

Elutasító rendszer

Kettős szállítószalaggal felszerelt kupakolás után. A minősített termékeket általában szállítják, és a nem minősített termékeket (nincs kupak, nincs belső cső, rosszul felhelyezett kupak) automatikusan egy másik szállítószalagra osztják a lengőhenger segítségével. Amikor megjelenik a palackblokk, a kupakoló gép automatikusan leáll, és újraindul, ha a probléma megoldódott.

Biztonsági ajtó

Minden ajtó végálláskapcsolóval van felszerelve, hogy a gép leálljon, és figyelmeztető jelzést küldjön, amikor az ajtó nyitva van. Minden mozgatható védőburkolattal rendelkező gyártási területen lévő gép elektromosan reteszelve van, hogy teljesen leállítsa a fő hajtást és a vezérlő áramkört, és azonnal leállítsa a gép minden mozgását a védőburkolat kinyitásakor.

Fő műszaki paraméterek

• • Méretek: 2000 mm (hosszúság) * 1800 mm (szélesség) * 2800 mm (magasság)
  • Lezáró fej: 8 fej
  • Önálló áthaladási arány: 99%
  • Sebesség: 80 bpm
  • Feszültség: 220V-380V, 50-60HZ (követelményektől függően)
  • Teljes teljesítmény: 5kw
  • Szükséges levegőforrás: 0,6 MPa tiszta és stabil levegőforrás
  • Futási zaj (decibel): ≦80 decibel
  • A gép súlya: 3,5 tonna
  • Gép anyaga Keret: szénacél outsourcing rozsdamentes acél váz;
  • Csavaros kupak érintkezik a kupakkal: poliuretán (PU) ;
  • Szalagajtó: rozsdamentes acél szegély, plexi; elektromos doboz: rozsdamentes acél;
  • Mechanikai alkatrészek csatlakoztatása és rögzítése: szénacél, rozsdamentes acél stb.;
  • Tömítés: gumi

Főbb műszaki alkatrészek

• PLC: Siemens
• Érintőképernyő: Siemens
• Szervó: Siemens
• Törő: Schneider
• Frekvenciaváltó: Siemens
• Gomb: Schneider
• Riasztólámpa: Schmersal
• Biztonsági ajtó kapcsoló: Schmersal
• Érzékelő: SICK/IFM/LEUZE
• Távvezérlő modul: Fbox-WIFI (azonnali kommunikációhoz és távvezérléshez)

Ha a fenti márkák elfogytak, helyette egyenértékű márkákat választunk.

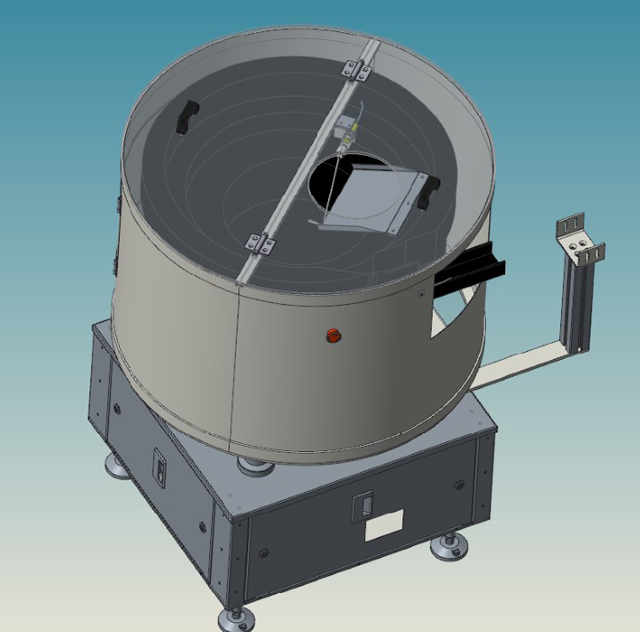

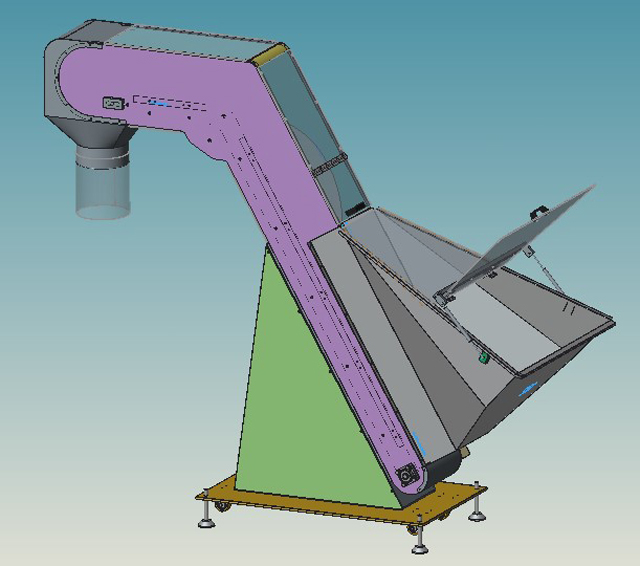

Automata kupak lift és Unscrambler

• A szabálytalan permetezősapka rendszeres elrendezése vibrációs elven, a kerek kupak pedig a lemez elhelyezésével. A kupak a fedőcsatornából rendezetten kilép, és a kupakológépet az elosztólemez fogja meg.
• Az unscrambler sebessége a liftnek megfelelően automatikusan beáll. A felvonó össze van kötve az unscramblerrel, és automatikusan szabályozza a cap-küldési sebességet, amely illeszkedik a teljes vonal sebességéhez.
• Az unscramblert automatikusan vezérli a kupakoló gép interfésze, kézi beállítás nélkül.
• A paraméterek tárolhatók.
• Gyors váltás.

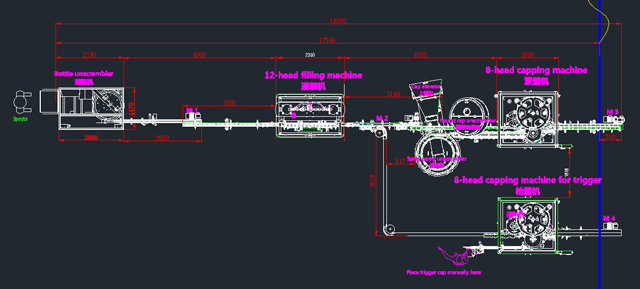

A vonal integrálható a nagy sebességű töltőgéppel, így a teljes vonalat alkothatja:
