Pneumatikus lapos négyzet alakú kerek palackok gördülő címkézőgép kódolóval

• Alkalmazza a címke hosszát: 10 mm ~ 150 mm
• A címke szélessége: 10 mm ~ 150 mm
• Alkalmazza a papírtekercs belső átmérőjét: 40 mm vagy 76 mm
• A papírtekercs külső átmérője: φ≤250 mm
• Beltéri hőmérséklet: -10° c ~40° c
• Beltéri páratartalom: 35-85﹪
• Tápellátás: 220V,50HZ
• Teljes méret: 550*550*650 (H*Sz*Ma)
• Súly: 78 kg

Berendezés kezelési útmutató gördülő címkéző gépen:

A készülék modellje: VK-T805

Név: félautomata lapos és kerek palackcímkéző gép

A gördülő címkézőgép üzemeltetésének körülményei

1. A készülék használata szigorúan tilos az alábbi környezetekben:

2. Győződjön meg arról, hogy a konnektor és a tápegység interfész szorosan érintkezhetnek egymással, különben a laza érintkezők tűzveszélyt okozhatnak.

3. Ne helyezzen nehéz tárgyakat a tápkábelre, mert a sérült tápkábel áramütést vagy tüzet okozhat.

4. Tisztítás előtt vagy rozsdagátló olajban húzza ki a tápkábelt a készülékből, különben tűz és a berendezés károsodásának veszélye áll fenn.

5. Ne használjon laza vagy sérült konnektort, illetve ne használjon áramütést és tűzveszélyt.

6. Használja a megfelelő földelést, mert a nem megfelelően földelt aljzat áramütést és a berendezés károsodását okozhatja.

7. Ne nedvesítse meg a kezét, amikor megérinti a konnektort, mert fennáll az áramütés veszélye.

8. Amikor a mobileszközt, győződjön meg arról, hogy a tápkábelt a tápegységből, különben tüzet és a berendezés károsodását okozhatja.

9. Megfelelő feszültség/áram szabvány mellett, megfelelő feszültség/áram nélkül végzett munka áramütés, tűz vagy a berendezés károsodásának kockázatához vezethet.

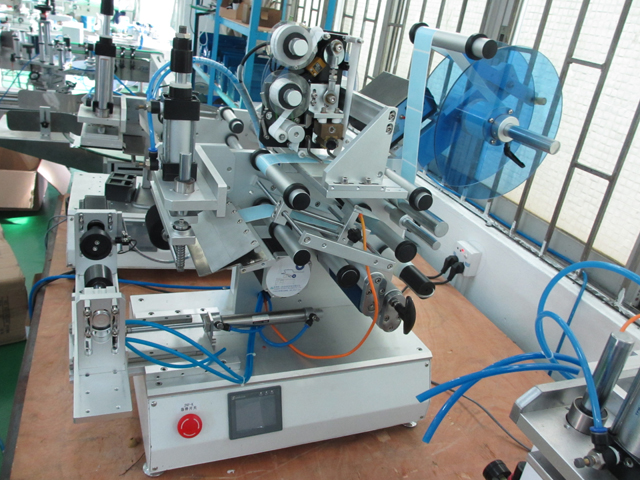

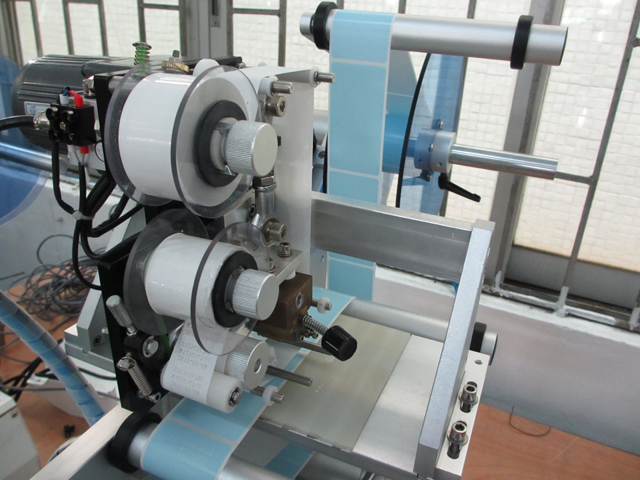

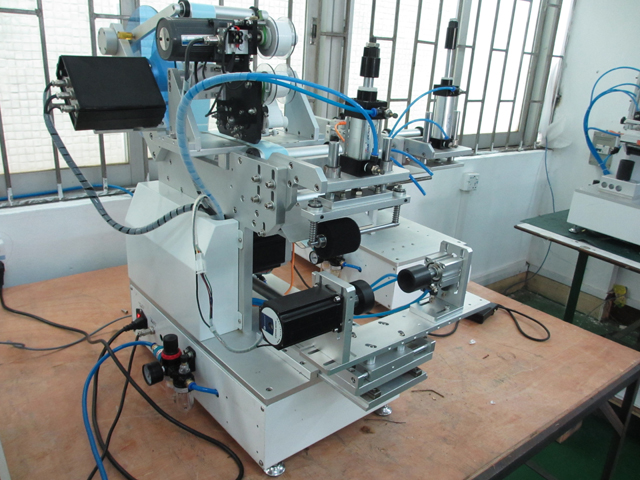

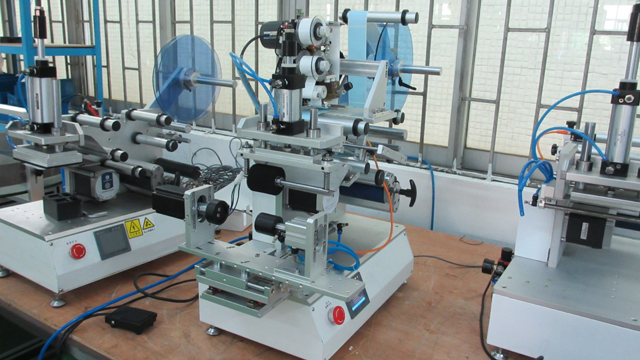

VK-T805 címkézőgép

Címkézőgép bemutatása

A címkézőgép automatikusan felragasztja a címkét a termék felületére egy automatizálási eszköz rövid nevét, helyettesítheti a kézi címkézést, javíthatja a gyártás hatékonyságát és minőségét. Az automatizálás foka szerint kézi címkézőgépekre, félautomata címkézőgépekre és automatikus címkézőgépekre osztható; a termék alakja szerint kör alakú palackcímkéző gépre, részleges körüli címkézőgépre és speciális alakú palackcímkéző gépre osztható; a címkézés és termékelhelyezés szerint függőleges és vízszintes címkézőgépekre osztható.

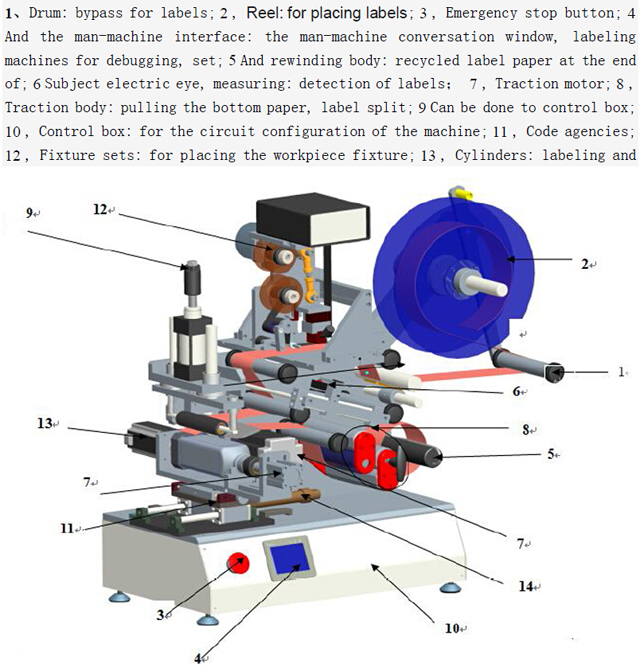

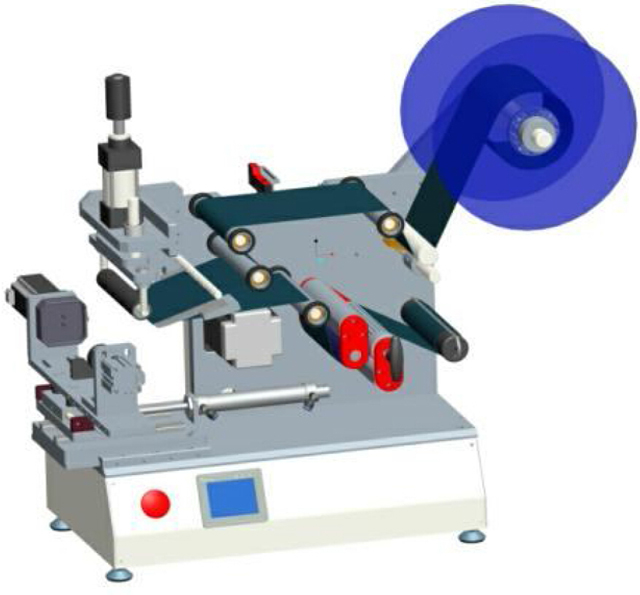

Rajzmagyarázat a VK-T805 modellen:

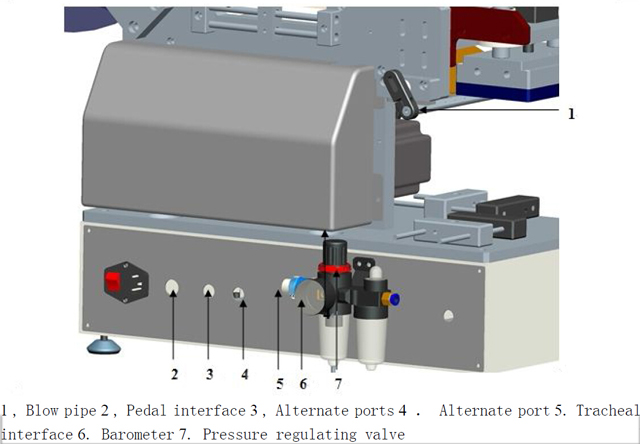

A gép hátulja

Műszaki paraméterek:

1. Alkalmazza a címke hosszát: 10 mm ~ 150 mm

2. A címke szélessége: 10 mm~150 mm

3. Alkalmazza a papírtekercs belső átmérőjét: 40 mm vagy 76 mm

4. A papírtekercs külső átmérője: φ≤250 mm

5. Beltéri hőmérséklet: -10° c ~40° c

6. Beltéri páratartalom: 35-85﹪

7. Tápellátás: 220V, 50HZ

8. Teljes méret: 550*550*650 (H*Sz*Ma)

9. Súly: 78kg

A hatálya

1. Széles körben használják az élelmiszer-, gyógyszer-, kozmetikai, kozmetikai, elektronikai és egyéb iparágakban.

2. Félkész termékekhez vagy késztermékekhez nyomtatott és részleges ívfelületű félautomata címkézésben.

3. Lapos vagy kerek, ovális vagy más formájú palackokat is címkézhet, lásd az alábbi mintákat:

Címkézés elmélete

1. Erőátviteli rendszer: vezérműszíj-meghajtású motor és a fogadó intézmények lendületet adnak a címkefelosztáshoz, így a címke végén a papír eltávolítása és újrahasznosítása érhető el.

2. Vezérlőrendszer: ez a gép az elektromos és gáz kombinációs vezérlőket használja, az elektromos szemek (érzékelők) és a lábkapcsoló a beállított feldolgozási programnak megfelelően továbbítja a vett jelet a PLC-nek a központi processzorban, ezáltal lecsupaszítás, szívás, címkék szerkesztése és számlálás. funkció.

Működési folyamatok

Kapcsolja be az állítható elektromos szemcímke-beállító címkével javított telepítési címkét

Bekapcsolás/Kikapcsolás

Bekapcsolás:

1. A gép körül és megtisztítva ellenőrizze, nincs-e laza jelenség.

2. Címkézés és csatlakoztassa a tápkábelt a tápegység aljzatának hátuljához, és a tápcsatlakozó melletti kapcsoló nyitva van.

3. Csatlakoztassa a tápkábel másik végét a 220 V, 50 Hz feszültségű hálózati aljzathoz.

4. A vészleállító kapcsoló főpanelének kinyitása

5. Nagynyomású gáz bejutása a lyukba (és ellenőrizze, hogy a kapcsoló nyitva van)

Leállítás:

1. Normál használat esetén csatlakoztassa a tápkábelt a hálózati aljzathoz, vagy közvetlenül megnyomhatja a vészleállító kapcsolót.

Figyelem!!!

2. Ne dugja be a tápkábelt vagy a tápegységet a kezében, ha nedves érintkezik, mert áramütést okozhat.

3. Ne helyezzen nehéz tárgyakat a tápkábelre.

Ellenőrizze a beállításokat

1. Az "1" címkék körül, a kötet azon oldalán lévő címkétől függően, a felületeken belüli térfogatban a diagram bypass módszerét követik.

2. "2" szorítótest, a bója körül első kioldás, ismételt megnyomás után.

3. Szabad szemmel történő megfigyeléssel, megfigyeléssel a címkén az "5" után a Peel Boardnál, a címkét szétosztva a szívófej effektív frakcióinak helyzetében, az előző ábrán látható módon. Ha nem helyes, a címkét durva igazításra van szükség.

4. A "3" és a "4" szolgáltatás között a címkék között az elektromos szem észlelésére, körülbelül hosszú címkével kell tesztelni, amikor a mágikus szem nyílás lyuk tesztelése érdekében az elektromos szem képes észlelni a címke és a címke közötti változásokat, az elektromos szem további készletekért lásd az "elektromos szembeállítások" részt.

5. A "6" vontatási karosszéria vége után szigorúan be kell tartani az "S" alakot a törvény körül és a "T" fogantyút szorosan meg kell jelölni az állapottal, ellenkező esetben az ajánlatot nem engedélyezik, vagy nem tudják húzni a öv vége.

6. "7" tekercselő testhez, tengelyhez és kerek fekete acél kapcsokhoz tevékenységekhez, iratkapocs bilincs vége.

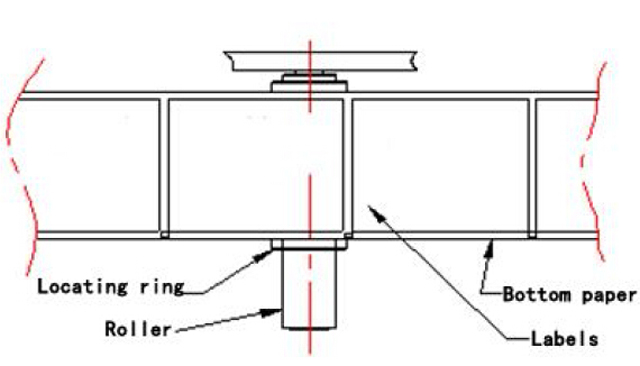

Javítva

1. A fentiek befejezése után a panel "automatikus / kézi" gombja "manuálisan" állapotba állítja, ellenőrizze, hogy a tápfeszültség csatlakoztatva van-e és be van-e kapcsolva, majd nyomja meg a "jog" kapcsolót, húzza az alsó papírt körülbelül 0,5 méter, úgy tervezték, hogy az alsó papír szabad és helyes legyen.

2. Amikor az alsó papír automatikusan korrigált, mindannyian beállítjuk a görgőket a határkörön, az előző ábrán látható hivatkozással, mozgatjuk a határkört a papír mindkét oldalán.

Mozgassa az elektromos szemet

1. A felületen "Automatikusan / Manuálisan" gomb "kézi", majd nyomja meg a "jog" kapcsolót, ezúttal szabad szemmel a Peel Board, így a címkék ki a szalag panelek 0 ~ 1mm lehet.

2. Ezután mozgassa a címkét vizsgáló elektromos szemet, helyezze a címkék és a címkék közé a papír végét, figyeljen az elektromos szemlámpák tesztelésére, amikor az érzékelő elektromos szemek elmozdulnak a címkéről vagy a papírcímke végéről, a lámpák váltanak a be és nem.

Méretek a fenti diagramon, ügyeljen arra, hogy a szívófej távolsága a szalagpanelektől 0,5–1 mm, a csavarok lazításával állítsa be a

Így biztosíthatja a zökkenőmentes átmenetet a címkepozíció szívófejére. (Általában ez a pozíció jól beállt)

Figyelem!!!

1. Erősítse meg a megnyomott öv és a reteszelő eszközök visszaállítását, ellenkező esetben az ajánlat pontatlanságához vezet.

2. Ellenőrzi, hogy a teszt elektromos szemet, ellenkező esetben folyamatos címkézést okozna.

3. Ellenőrizze, hogy a meghajtórendszer nincs-e beszorítva, különben nem húzza meg az alsó papírt.

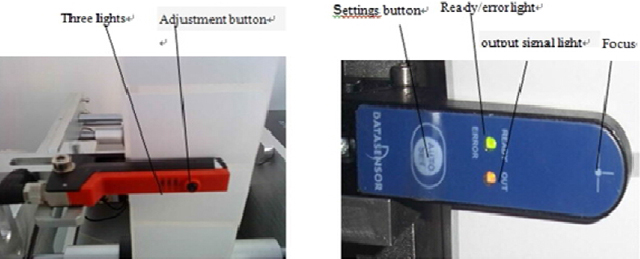

Mágikus szem készlet

Jelölje meg az elektromos szemet (itt csak illusztráció, és nem jelenti azt, hogy az ügyfelek modellkonfigurációt vásároltak)

Balra Németországba Dr easy logging GS-63 elektromos szem, jobbra Olaszországba kocsány SR21-IR elektromos szem. Általában címkék észlelésére használják. Itt vannak a beállítási módszereik

1, Dr egyszerű naplózás GS-63 Elektromos szemállítás:

Indoklás: a címkék közötti rések azonosítása a vastagságtól függően. (A fény áthatol ott, ahol nincs címke, és nincs áthatolás, ott vannak azonosításra alkalmas címkék) bizonyos vastagságú papírcímkékre vagy más címkékre vonatkozik

Útmutató a gombhoz: Zöld fények: tápellátás jelzőfény

Sárga fény: az állapotjelző lámpák azonosítása (sárga fény világít, van jelkimenet)

Beállítás gomb: a különböző beállításokkal rendelkező címkék érzékelésére van beállítva

Először is a címkéket a varázsszemen keresztül, mint az alábbi ábra: Ha meghúzza a címkéket, a címkék és a címke közötti résben sárga fények világítanak, ott a címke ki van kapcsolva, nem lehet visszaállítani, közvetlenül használhatja. Ha a sárga fény folyamatosan világít, vagy gyakran kibírja a házat, alaphelyzetbe kell állítania az elektromos szemet. Állítsa be a következőképpen: először a címkék a teu alakú vályú varázsszemén keresztül láthatók, a nyílásban elektromos szem található, nyomja meg és tartsa lenyomva a beállító gombot 3 másodpercig, láthatja az elektromos szem villogását, majd engedje el a gombot, ahol nincs címke (csak a papír végét címkézze fel) a varázsszem nyílásba, nyomja meg és tartsa lenyomva a beállító gombot 8 másodpercig, majd ezen a ponton engedje el a gombot. A beállítás befejeződött. Címke elektromos szemek húzza be a tartályt, láthatjuk, hogy vannak címkék sárga lámpák ki, szakadék irodák címkét a címkét, a sárga fények világítanak.

Olaszország lábszár SR21-IR Elektromos szemállítás:

A Groove elektromos szemhez tartozó fénymennyiség révén a megkülönböztetés erejéig behatolnak, ne legyenek címkék, alkalmazzanak papíranyagot és más címke végére címkeanyagot.

Érzékelési elv, Groove elektromos szemoldali tüzelésű fénysugarak, hogy a másik oldalon fogadják, amikor a közbenső címkék, megkapja a fény mennyiségét változás, küszöbértékek beállításával, nincsenek azonosítható címkék.

Beállítási mód

1) Amikor a "kész" Amikor a fények, elektromos szem fókusz címke a középső, húzza a címkéket előre-hátra, mint például a változások a kimeneti jel, elektromos szem működőképes állapotban van, közvetlenül használható.

2) Röviden nyomja meg az Auto Setup gombot, zöld és sárga fények, elektromos szemet gyönyörködtető közepes jel, nem eltávolítható címkék ebben az időben, egészen addig, amíg a zöld fény gyorsan fel nem villan.

3) Amikor a zöld fény villog, amikor a média a második mágikus szem fókusz helyére kerül.

4) Röviden nyomja meg az "AUTO SET" gombot.A zöld fény kialszik. Az elektromos szem megakad a második típusú médiajeleken, nem eltávolítható címkék jelenleg, amíg a zöld lámpa égve marad.

5) Mozgassa a címkéket, két lokális média bontásban, a kimeneti jel világít, varázsszem készlet.

6) "KÉSZ" Szilárd, varázslatos szem egy tárgy használatához, amellyel két médiát válthat.

Állítsa be a címke pozícióját

1. Először konténer a "C" ábrán, majd próbálja meg ragasztani, megfigyelési helyeket, és adja át az "A" és "B" kiigazítást az Office blokk tevékenységei, a megfelelő helyre hangolva.

2. A megfelelő, aktív ülés csavarjait a megfelelő beállítás után rögzíteni kell, hogy ne lazuljanak el.

3. D Beépített elektromos tesztszem, a termékek ingyenes tesztelésére szolgál. A dobozon keresztül vissza a pedálra / Indítási állapot a mért tárgy beállításához a címkéző gépen.

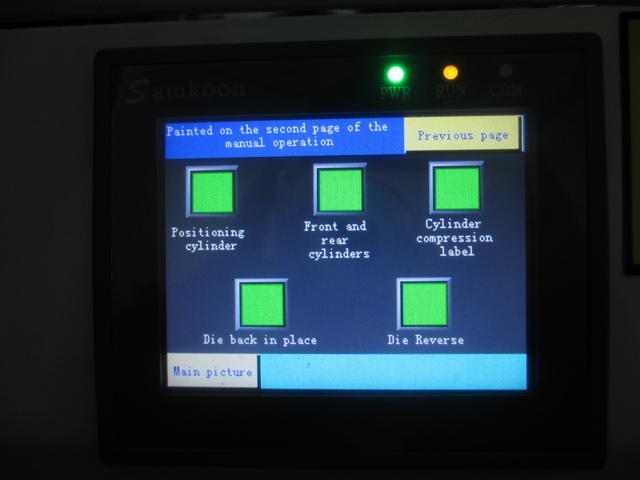

Kézi működtetés

1. Először is, azt szeretné, hogy a "Kézi / Automatikus kapcsoló" a kézikönyvben, majd kombinálva a "kapcsolóval" használni.

2. Hibakereséshez használt kézi művelet a megfelelő címkék érdekében

Automatizált műveletek

1. Először is, azt szeretné, hogy a "Kézi / Automatikus kapcsoló" az automatikus állapotban van, majd a "lábkapcsolókkal" kombinálva.

2. Hibakereséshez használt automatizált műveletek, beleértve a jelölést és a címkézést.

Elektromos szemkorrekció mérése:

1. Az FX-301 sorozatú elektromos szem megfelelően van csatlakoztatva:

Mágikus szemnek biztosítania kell, hogy a mérés helyes telepítése használható legyen, a csatlakozási mód a következő ábrán látható módon csatlakozzon, "be" folyamatos fekete vonal "ki" még az ezüst vonal is.

2. Elektromos szemészlelési elv:

Az elektromos szemek a fényvisszaverődés mértéke szerint felismerik a tárgyakat. Elektromos szem probléma fény tárgyak, tárgy visszaver egy bizonyos mennyiségű fényt vissza a szemét, amikor egy tárgy tükrözi a fény mennyiségét, amely eléri a beállított értéket, az elektromos szem jele megváltozik, ez jelzi a vezérlőrendszernek.

3. Állapot váltása:

"Mode/cancel" gomb, zöld fény a "futás", "tanítás", "ADJ", "L/D", "TIMER", "PRO" váltás több dokumentum között, jelezve a különböző munkaállapotokat.

• A "Run" az állam futását jelenti;
• "Tanítás" tanítási státusz;
• "ADJ" az állapot beállításához;
• "L/D" az emelési jel állapotára;
• A "PUSH" gombot lefelé a megerősítéshez, a bal-jobb kapcsolót a finomhangolás funkcióhoz.

4. Varázsszem készlet:

4.1 Ha nincs termék a munkaállomáson, nyissa ki az elektromos szemerősítőt átlátszó borítással, nyomja meg a "mód/mégse" gombot, átkerül a "tanítás" dokumentumba, a digitális doboz értéket jelenít meg, ez az érték üres jel lesz, numerikus stabilitás , a "PUSH" szerint a megerősítéshez.

4.2 Ezután helyezze a terméket a címkéző állomásra, zárja le a bal oldali pozíciót, figyelje meg a helyeket, úgy, hogy a helyzetjelző sáv helyét úgy állítja be, hogy elérje a terméken lévő címke pozícióját.

4.3 A címke pozíciója beállításkor. Láthatja a digitális dobozt, amely numerikus értéket jelenít meg, ez az érték akkor van, amikor a termék jeleket észlel, például "1900", stabilizálva, kattintson a "PUSH" gombra a megerősítéshez. Ha elkészült, a digitális kijelződoboz JÓ tippeket mutat. (A "mode/cancel" gomb megnyomásával visszatérhet a "futás" lehet futás)

4.4 Az "ADJ" dokumentumba átkerülve megjeleníti a numerikus kijelző mezőt = üres jel (szívverés - üres jel)/2, a rendszer alapértelmezett küszöbértékei, a jel értéke nagyobb, mint a kritikus érték, alapértelmezés szerint az objektum kisebb, mint a kritikus érték, alapértelmezés szerint nincs objektum. Visszacsatoló jel a PLC-nek, adja ki a megfelelő utasításokat. A küszöbértékek a bal-jobb kapcsolóval állíthatók be a bal és jobb gombok „PUSH” gombjaival, növelhetjük vagy csökkenthetjük az értéket, módosíthatjuk a küszöböt. (Általában nem igényel beállítást), majd nyomja meg a "PUSH" gombot a megerősítéshez.

4.5 "Mode/Cancel" gomb vissza a futó állapot "futtatásához". (Miután a beállítás befejeződött a "futtatás" állapothoz való visszatéréshez)

4.6 Zárja le az átlátszó fedelet, állítsa be a végét.

4.7 A termék elhelyezésekor, amikor a címkéző állomáson elektromos szem mérőjelet észlel, visszajelzés a PLC-nek, a PLC utasítást adott ki, a címkézőgép megkezdte a munkával kapcsolatos részeit.

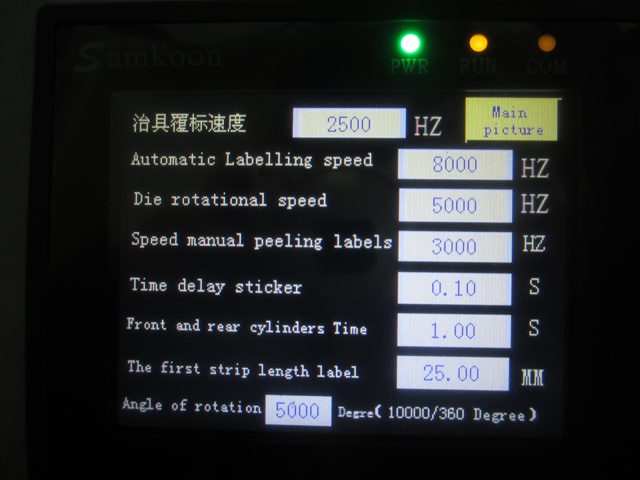

Az elektronikus vezérlőelemek

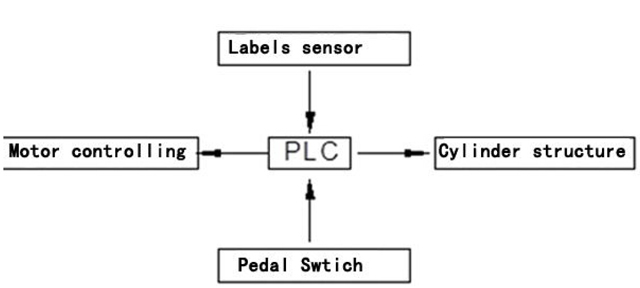

Irányító rendszer

Alapelv: A címkéző gép PLC-n alapul, amely fogadja a jeleket és vezérli a rendszert. Ahogy a fenti ábra is mutatja, a „lábkapcsoló” bekapcsolásakor a lábkapcsoló elindítja a jelet a PLC-nek küldeni, és a PLC a beállított program szerint feldolgozza azt, majd elindítja a „motorvezérlő rendszert” megvalósítani a címke eltávolításának és adagolásának folyamatát. Ugyanakkor a "címkepozíció-érzékelő" (más néven címkét mérő elektromos szem) mindig figyelni fogja a címke által megtett távolságot. Amikor megadja a címke frissítésének távolságát, a "címkepozíció-érzékelő" azonnal jelet küld a PLC-nek. Hasonlóképpen a PLC a beállított program szerint feldolgozza, és a "motorvezérlő rendszer" leállási jelet küld, és elindítja a címkeszívó gépet és a címkéző rendszert, hogy befejezze a címke lehúzását és beillesztését.

Gyakori és kizárt hibák

A címkézés helyzete instabil

1. Előfordulhat, hogy a nyomástartó berendezés nem feszes, aminek következtében a laza, elektromos szemvizsgálat pontatlan.

2. A vontatási test csúszik, vagy nincs szorosan, aminek következtében az alsó papír elsimul.

3. Ragasztandó alak vagy elhelyezés.

Vegye el

1. A nyomástartó hevederek túl szorosak, ami nyomósodást, nyomáscsökkenést okoz.

2. Automatikus üzemben eltérés nélkül egyenirányítóval van jelölve, és egyenirányítja a vissza.

A címkézés minősége nem megfelelő, buborékok vagy gyűrődések láthatók rajta

1. Lehet, hogy a címke túl vékony, a tapadási törvény nem vonatkozik a puha, vékony átlátszó címkékre

A berendezés nem reagál

1. Erősítse meg, hogy az elektromos vezetékek, nincs probléma.

2. Megerősítette, hogy a biztosítékok melletti sebességváltó sértetlen, például kiégett, cserélje ki a

3. Lehet doboz meglazult belső vezetékek, javítás szakemberek

Címkepapír a szabályos törés végén

1. A nyomástartó hevederek túl szorosak, ami nyomósodást, nyomáscsökkenést okoz.

2. A rossz minőségű papír végét vagy a fogak mélyét jelölheti

A szívófej meghibásodása vagy hibás működése, a címkétől eltérő viselkedés lép fel

1. A szívófej lyukdugója elégtelen szívást okoz (garantált a nyomás 0,7 MPa felett)

2. A fúvócső fújási iránya helytelen, mozgási és forgási irányával állítható

3. Ahol nincs címkeborító, átlátszó öntapadó tömítéssel csökkentse a szívóerő veszteségét

Folyamatos címkék

Az elektromos szem nincs megfelelően beállítva, az elektromos szem visszaállítása

Anyaggyűjtemény újrahasznosított papír a végén laza

Leginkább a hajtószíj mögött öregszik, cserélje ki az új szíjat.

Címkekészítés

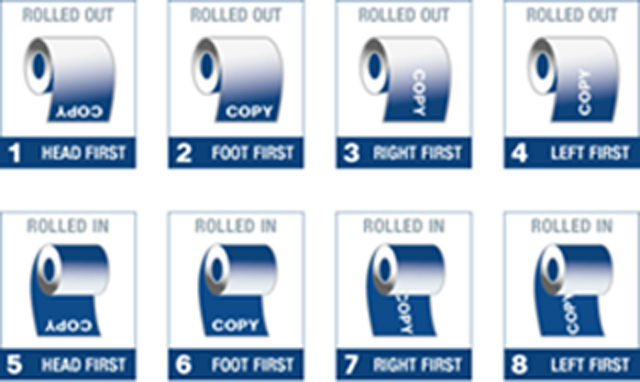

1. Címkék készítésekor ügyeljen a bója körüli irányra.

2. Győződjön meg arról, hogy a varázsszemű idegen anyag lyuk észlelése, a papír lyukasztása éjszaka nem maradhat el, különben nem ismerhető fel az elektromos szem, ami duplikált címkéket okoz.

3. Győződjön meg arról, hogy a címke és az alsó papír simán szétnyílik.

Szokásos karbantartás

1. Normál használat mellett a berendezést rendszeresen ellenőrizni lehet.

2. Rendszeres por- és rozsdamentesítő berendezések.

3. Ne használja sokáig, húzza ki a kívánt tápfeszültséget, és végezze el a karbantartási munkákat.

Melléklet

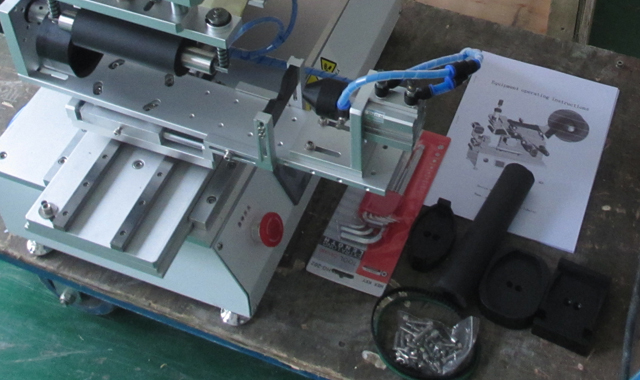

Ez a címkézés szabványos tartozékok: használati útmutató, imbuszkulcsok, elektromos szemállító csavarhúzó.

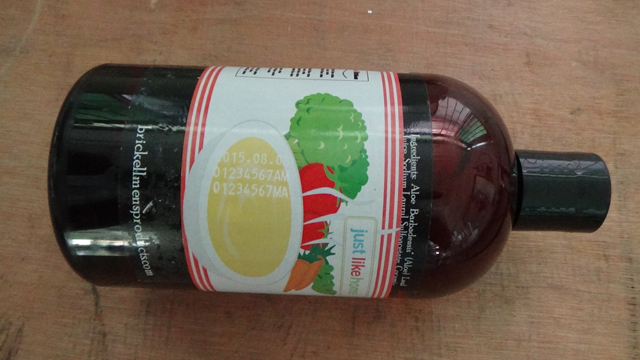

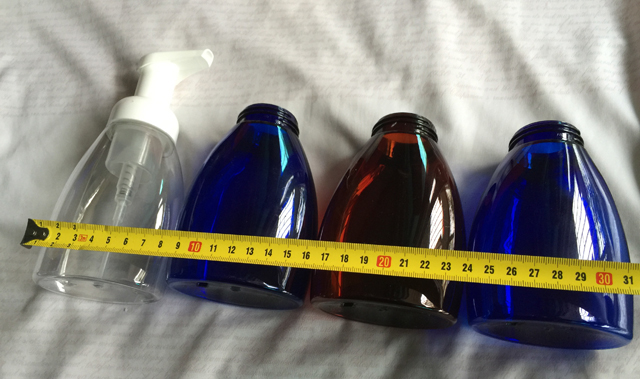

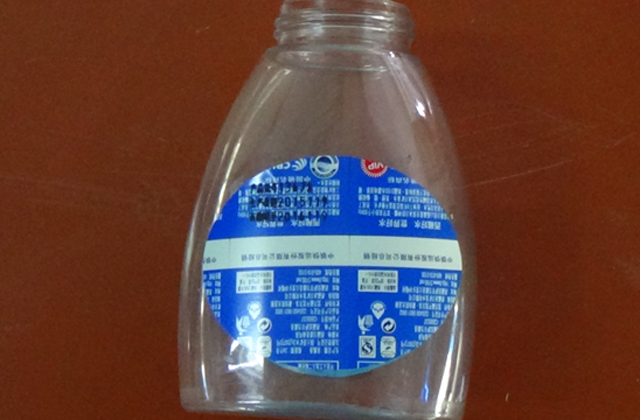

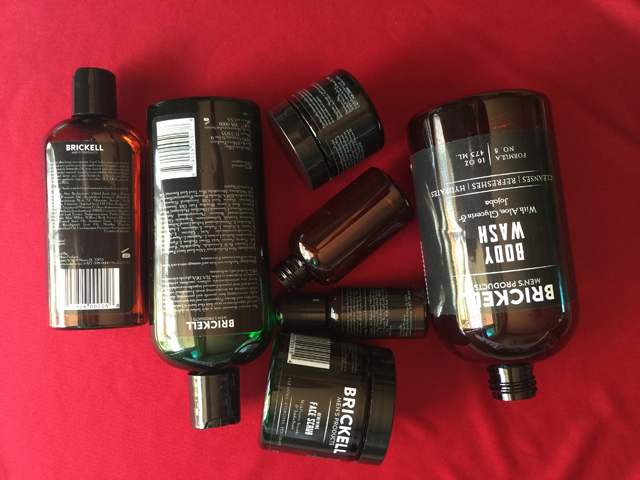

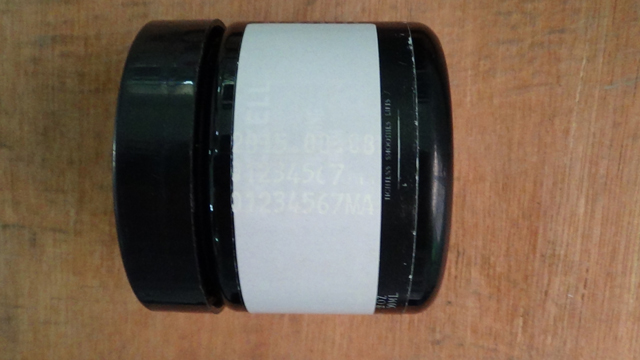

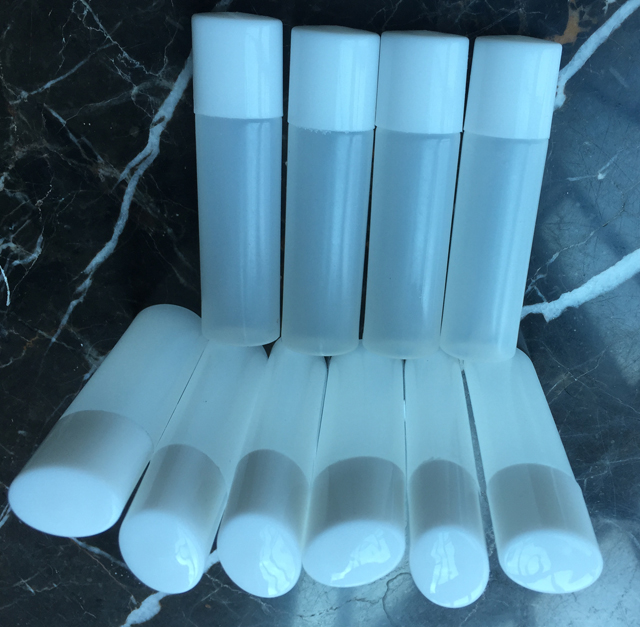

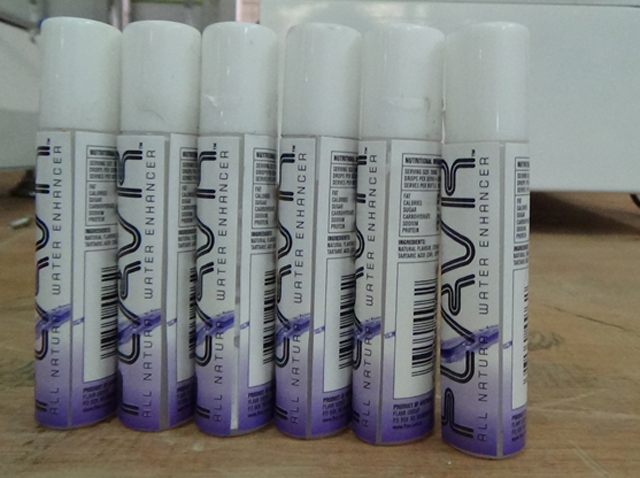

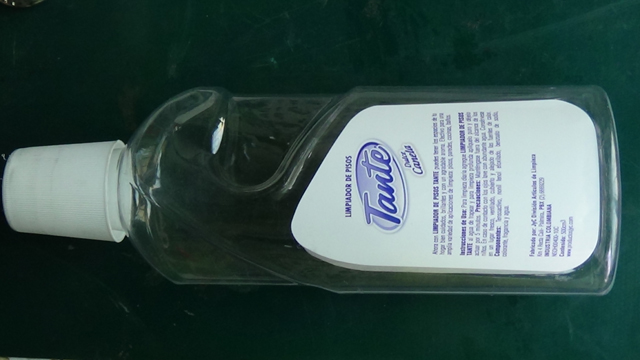

Címkézési minták különböző formájú palackokhoz:
