Félautomata kábelhuzal matrica nyomtatási-alkalmazási összecsukható címkézőgép

Félautomata kábelhuzal matricanyomtatás-alkalmazás összecsukható címkézőgép

Modell: VK-T807
Címkézési pontosság: ±0,2 mm;
Címkézési sebesség: 1500-1800db/H
Kis huzalátmérő Típus: Sebesség 2000p db/H
Alkalmazható termékméret: Alaptípus: Átmérő: 6-15 mm
Kis átmérőjű típus: 1-5 mm
Nagy átmérőjű típus: Több mint 15 mm-t testre kell szabni
Alkalmazható címkeméret: hossz: 25-210 mm Az ezen a tartományon kívüli termékeket testre kell szabni. Szélesség: 10-65 mm
Teljes méret: 850 * 650 * 1300 hossz × szélesség × magasság, a hosszú címke növeli a szélesség méretét
Megfelelő tápegység: 220V/50Hz;
Teljes súly: 128 kg.

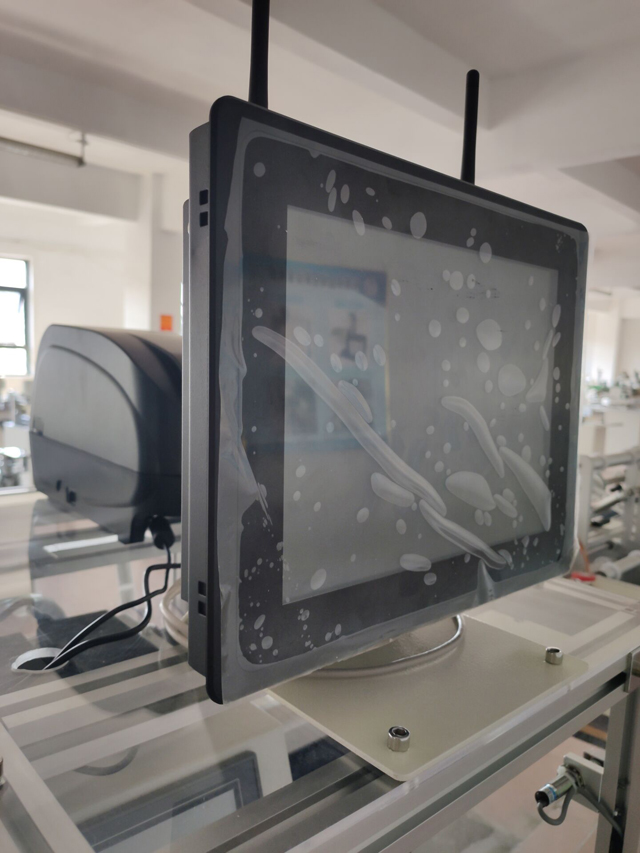

QR-kódoló valós idejű nyomtatórésszel

A standard modell műszaki paraméterei, egyéb speciális követelmények és funkciók testre szabhatók.

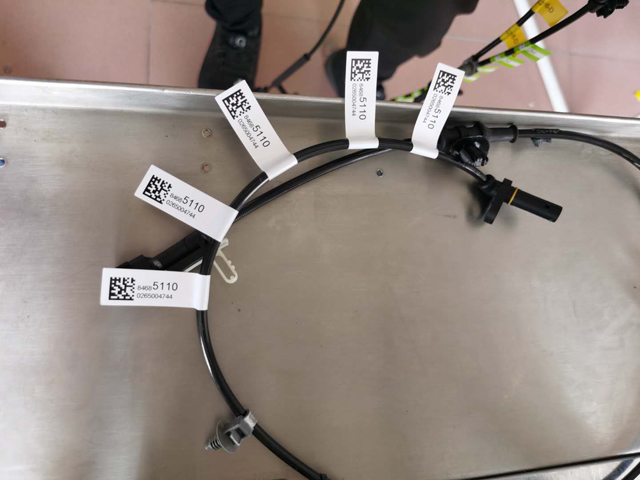

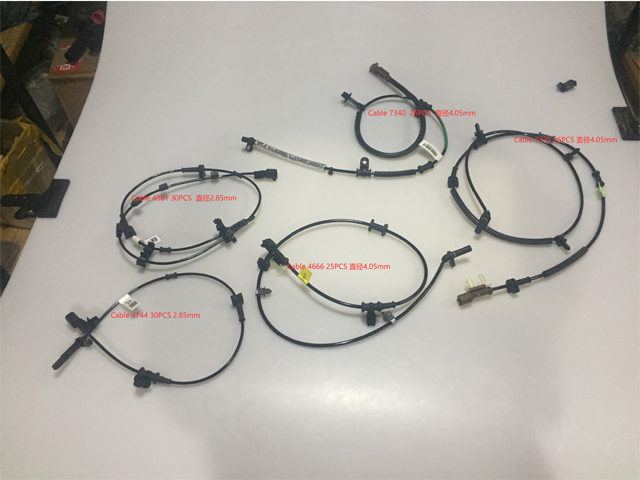

Alkalmazható címkék hajtogatására mindenféle vezetéken és kábelen, mint például tápvezetékek, számítógép-perifériák kábelei, elektronikus érzékelőkábelek, fejhallgató-kábelek, tápvezetékek, optikai vezetékek, kábelvezetékek, csővezetékek, USB-kábelek, fax-/nyomtatókábelek stb.

Alkalmazható széles termékmérethez, könnyen beállítható és cserélhető a különböző termékek.

Működési folyamat:

Alapelv: Az érzékelő érzékeli az elhaladó terméket, visszajelzést a címkézésvezérlő rendszernek, jelet PLC feldolgozáson keresztül feldolgozva, a címkét a megfelelő időpontban az előre beállított termékpozícióba szállítja, amikor a termék átfolyik a fedőmechanizmuson, a címkék szilárdan le lesznek fedve, címkézés művelet befejeződött.

Eljárás: Termék felhelyezése -> Termékfelismerés (automatikusan) -> címkézés (automatikusan) -> Lefedés (automatikusan) -> gyűjtsük össze a címkézett terméket.

Jellemzők

Alkalmazások széles skálája, alkalmas különböző specifikációjú termékekhez;

Kényelmes használat, széles körű beállítás, címkézés különböző specifikációjú termékeken.

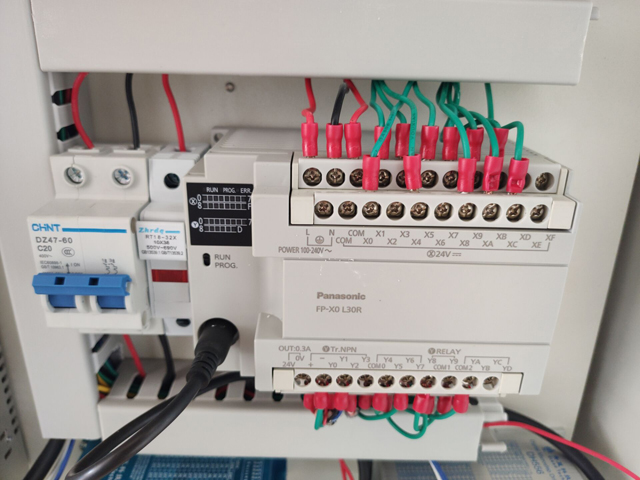

Magas stabilitású, fejlett elektronikus vezérlőrendszer, amely Panasonic PLC német címkével ellátott elektromos szemből, 7 × 24 órás működési segédberendezésekből áll;

Alkalmazási kör:

Alkalmazható címke: öntapadó címke/fólia, elektronikus felügyeleti kód, vonalkód és így tovább.

Alkalmazás: huzal és kábel, nagy szélességű, több specifikációjú, nagy pontosságú összecsukható címketermékek.

Alkalmazható iparág: Széles körben használják az elektronikában, vezetékekben, kábelekben és más iparágakban.

Alkalmazás: vezetékek címkézése, számítógép-perifériák címkézése, USB kábel stb.

Az összecsukható eszköz állítható, a nem termékválaszték testreszabható az ügyfélminták szerint.

Hogyan kell kezelni a címkéző gépet?

Kérjük, ellenőrizze a tápfeszültséget (ac220v), a légnyomást 4-6kgf, és a külső tápegységnek megbízható földeléssel kell rendelkeznie.

Tápegység.

Ne takarja el a ház hűtőnyílását.

A nem hivatásos szakemberek szigorúan megtiltják az alváz kinyitását.

A berendezés működése közben szigorúan tilos a test érintkezési tartománya.

Ha a berendezés meghibásodik, először a főkapcsolót kell zárni, és az elektromos karbantartás szigorúan tilos.

A gép a kábelköteg és a körrúd hajtogatására és címkézésére szolgál.

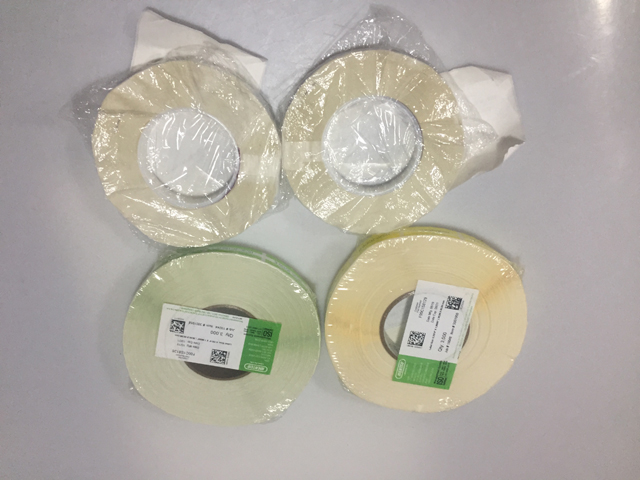

Alkalmazható címke paraméterek: a címketekercs belső átmérője 76mm, külső átmérője max240mm; (a többi specifikációt rögzíteni kell). Címke anyaga: PVC, kisállat, ruha, papír és így tovább; címke specifikáció: az adott gépnek megfelelően

Címkézési pontosság: = 0,2 mm;

Teljesítmény: 1500 db/h;

Külső méret: 630*740*1040 mm (l*sz*h);

A gép súlya: körülbelül 86 kg;

Alkalmazható kábelköteg: az adott gépnek megfelelően

Művelet leírása

Telepítés:

A készüléket a kívánt beépítési pozícióba mozgatja.

Letaposták az univerzális kerékféket, és rögzítették az univerzális kereket, hogy sima legyen.

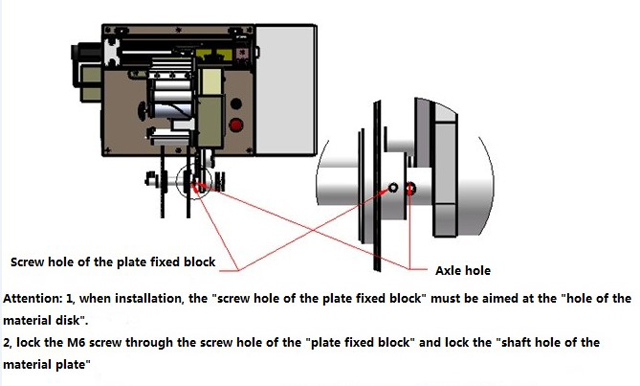

Címke terelőlap: beszereléskor rögzíteni kell a "tárcsarögzítő blokk csavarfuratát" az "anyag tengelyfurathoz", majd az M6 csavart az anyagrögzítő blokk csavarfuratán keresztül kell csavarni és rögzíteni a tengelyfuratba. az anyagtálcát.

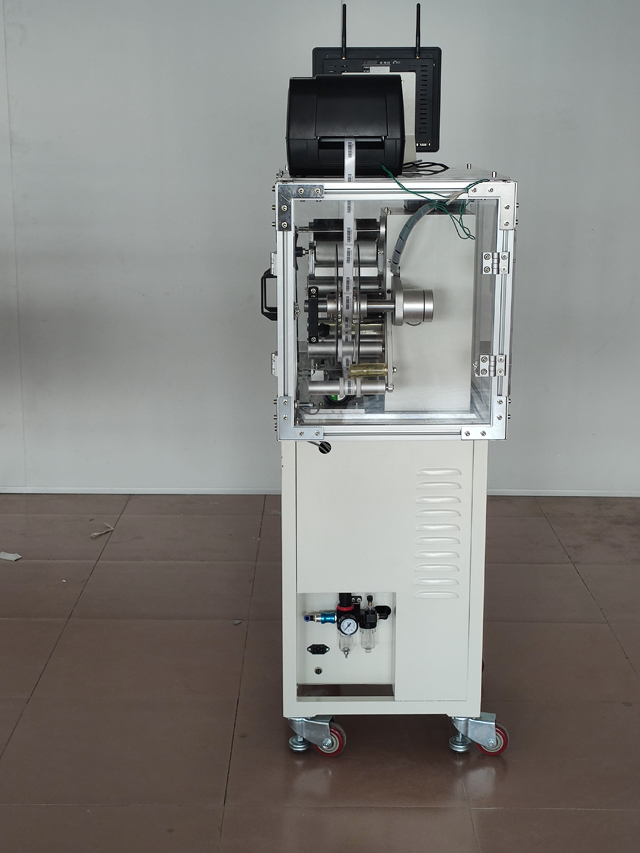

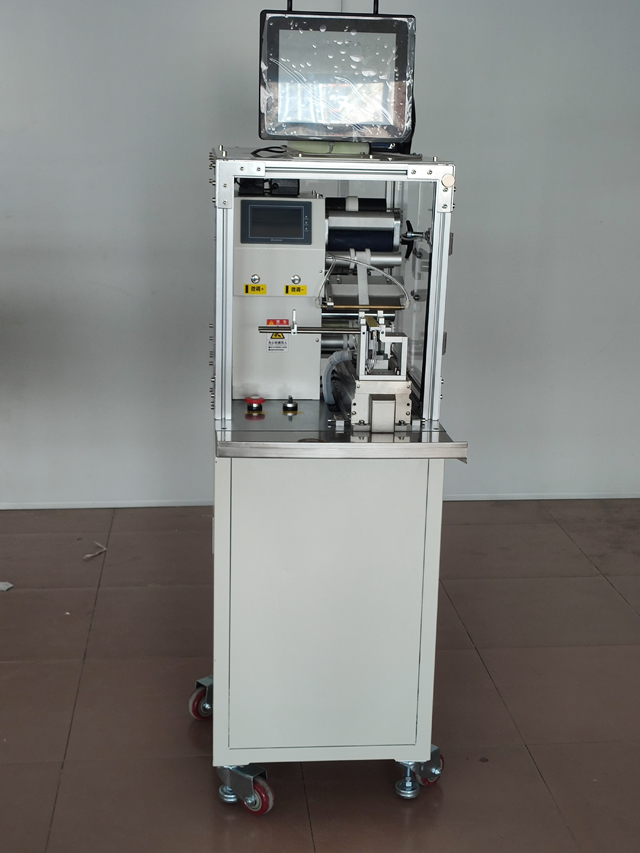

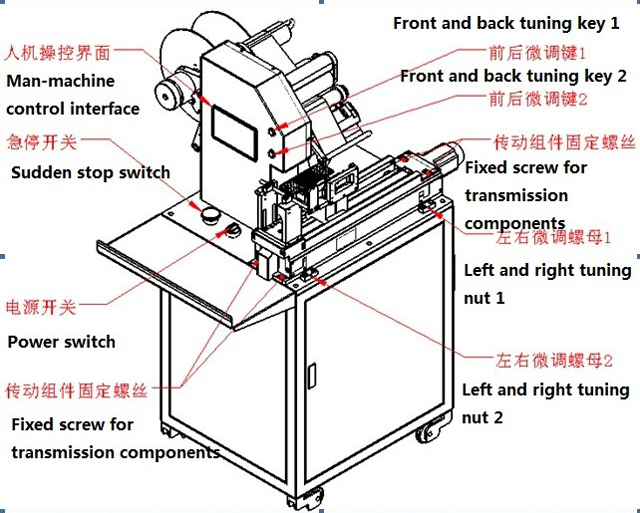

A berendezések megjelenése, fontos alkatrészek és az ember-gép vezérlőfelület

Fontos részek.

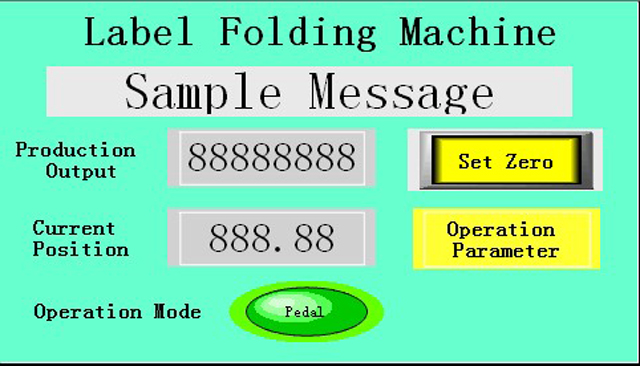

Fő kép.

Kimenet: kapacitás számlálás, nyomja meg a "kimenet nulla" gombot nullára;

Aktuális pozíció: a címkeátviteli modul csúszó üzemmódjának valós idejű pozíciótávolság-kijelzése, mértékegysége mm;

A működési mód "automatikus" és "talpfutó" kétféle.

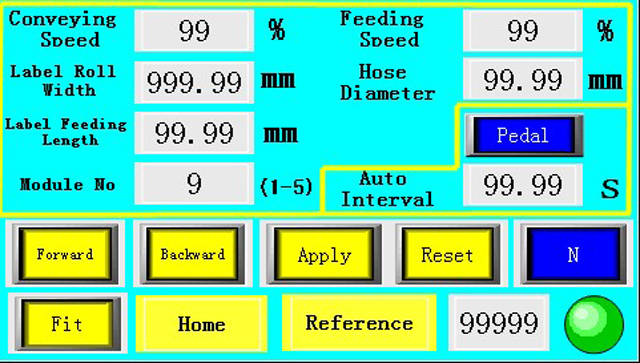

Felhasználói paraméterek

Normál tábla sebesség: a jelzőtábla működési sebessége, 0-100% között beállítva.

Mark sebesség: a lehúzó lemezről leválasztott címke sebességére vonatkozik, 0-100%-kal módosítva.

Alsó papír szélessége: a címkepapír szélessége, egység mm.

Vezetékátmérő: egy vezeték átmérőjű bemenet, lapos vezeték vagy több vezetékes bemenet közvetlenül a kettős vastagság leküzdésére, mm.

Jelhossz: szabályozza a címke hosszát a lehúzólemezről, mértékegység mm.

Előre: nyomja meg az "előre" gombot, a címkemeghajtó modul előre csúszik, ezzel a funkcióval beállíthatja a célpozíció távolságát.

Vissza: nyomja meg a "vissza" gombot, a címkemeghajtó modul hátracsúszik, ezzel a funkcióval lehet hibakeresni a címkézési pont pozíciójának távolságát.

Illesztés: nyomja meg a "fit" gombot, az egyenes levegőlemez-bilincs henger és a kábelköteg-elhelyező modul mozgatja a felső és alsó mozgóhengert. Ezzel a funkcióval hibakereshető a kábelköteg és a vákuumlemez rögzítése közötti távolság.

Reset: állítsa vissza a fejlécet nullára a reset gomb után.

Elektromos áram: a címkealappapír különböző specifikációinak cseréje után nyomja meg hosszan az elektromos gombokat, hogy a rendszer automatikusan megtanulja a címkéket és az alsó papír behatolását.

Működési mód:

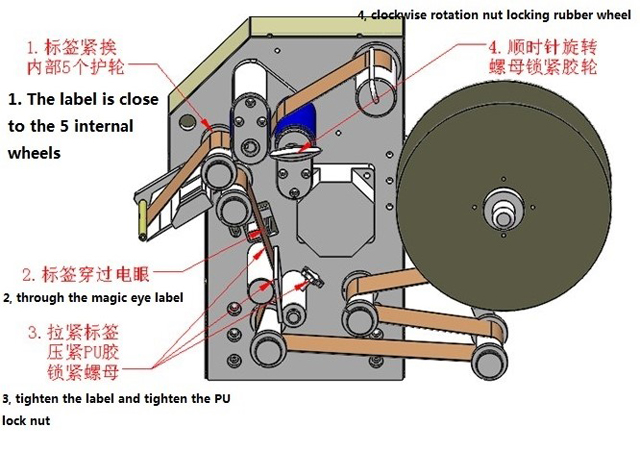

A címke fel van szerelve, és a címke az alábbiak szerint kerül felhelyezésre a lehúzó modulra.

Fordítsa el a főkapcsolót az óramutató járásával megegyező irányba, és kapcsolja be a tápellátást. Nyomja meg a stop gombot, és forgassa el az óramutató járásával megegyező irányba.

Kapcsoló és beállító gép

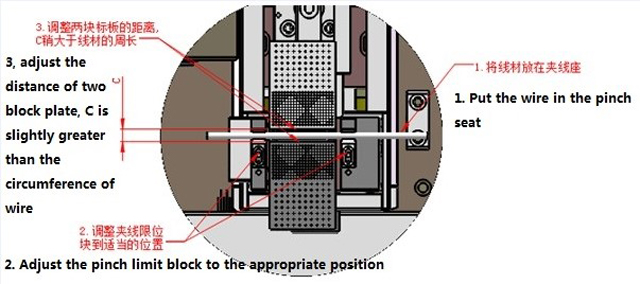

A huzal átmérőjének, a beállításnak, a csatlakozó ülésnek, a lemezek közötti távolságnak megfelelően, mint a következő ábra

Adja meg az alsó papír szélességét a 3. ábra alsó papírjának szélességében, és a huzal átmérőjét adja meg a huzal átmérőjének.

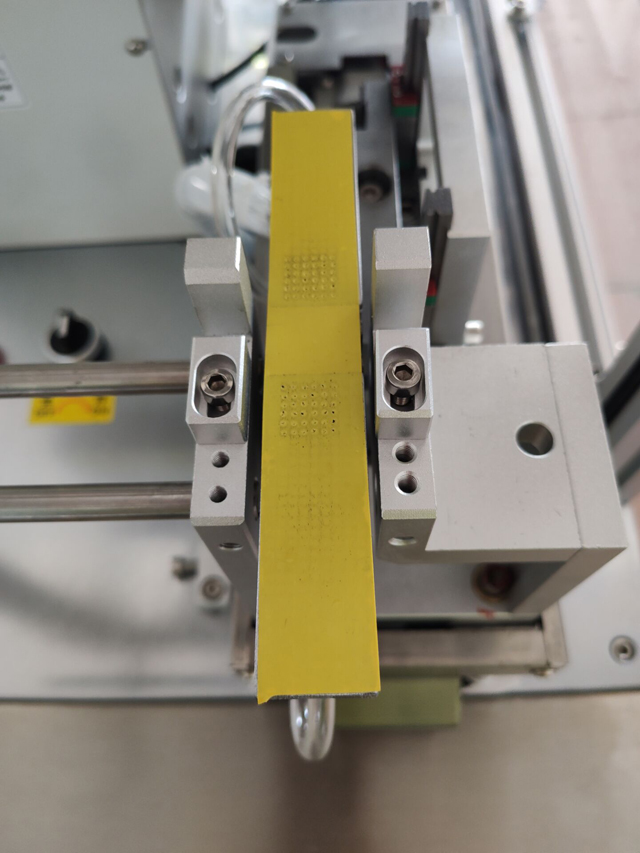

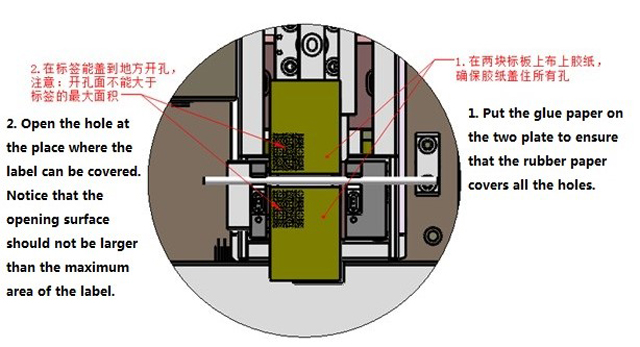

Ragasztószalag és nyílások

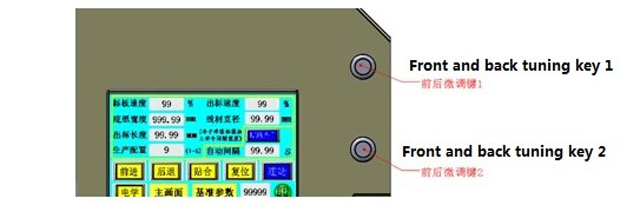

A gyártás során, ha a címke nincs igazítva a címke előtt és után, közvetlenül az "alsó papírszélesség" oszlopban állítható be. Mozgatható az "elülső és hátsó hangbillentyű "1" elülső és hátsó mikrohangoló gomb 2" beállítás, minden mozdulat 0,1 mm-rel változtatható.

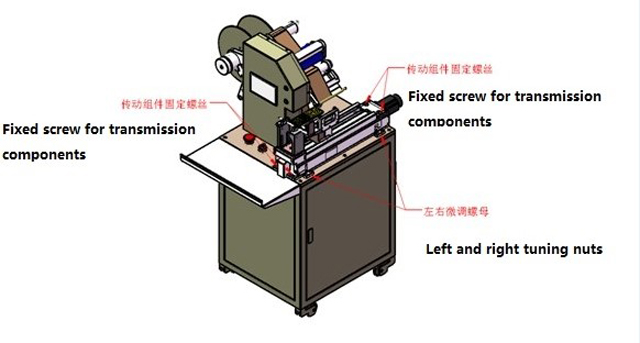

Címke bal és jobb beállító gép

Ha a címkék össze vannak hajtva, ha a bal és a jobb oldal nincs egy vonalban, akkor a sebességváltó négy alkatrészét lazán meg kell lazítani, majd a bal és jobb oldali vágóanyákat az eltérés irányának és a címkék mértékének megfelelően kell beállítani. Végül a sebességváltó négy alkatrészét reteszelni kell.

Karbantartás és karbantartás

Szigorúan tiltsa a nyomást, kérjük, mindig tartsa tisztán.

A gép időben történő kenése érdekében. A standard lemez aktív pozíciója havonta egyszer hozzáadásra kerül. Ha van kenőolaj-időzítés, ellenőrizze a leválasztópoharat, ha nem időben pótolja.

Három hónap a szinkronszíj kopásának ellenőrzésére a gép különböző részein
