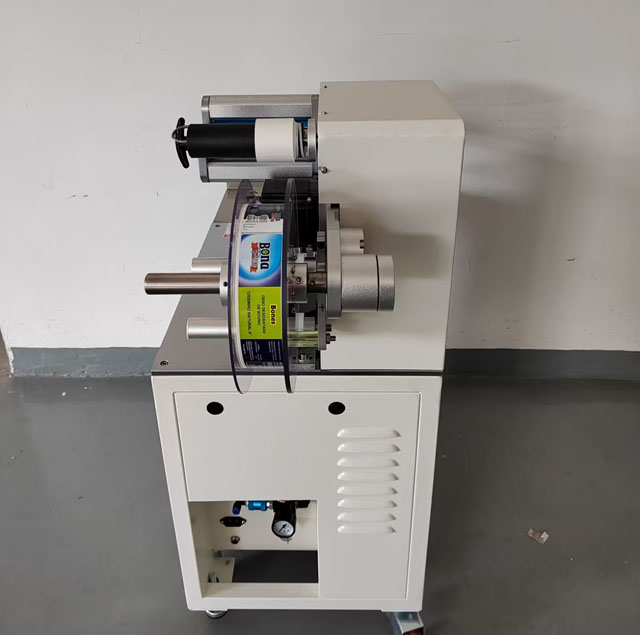

Félautomata zászlós címke applikátor kutyacsontos állateledel csomagolásához

• Ezt a gépet drótkötegek és körrudak, valamint kutyacsontok, kisállattermékek csöveinek stb. összecsukására használják;
• Alkalmazható címkeparaméterek: címketekercs belső átmérője 76mm, külső átmérő max 240mm; (A többi specifikációt testre kell szabni)
• Címke anyaga: PVC, PET, ruha, papír stb;
• Címke specifikáció: az adott gépnek megfelelően.
• Címkézési pontosság: ± ≤ 0,2 mm;
• Kapacitás: 1500 Db/H;
• Légnyomás :0,4-0,6Mpa Levegőfogyasztás 0,15m3/min
• Tápellátás 220V/50-60Hz/Egyfázisú (az amerikai szabvány testreszabható)
• Teljes méret: 630 * 740 * 1040 mm (H * Sz * Ma);
• A gép súlya: körülbelül 86 kg;

Félautomata zászlós összecsukható címkézőgép (a „zászló” kifejezés az iparban egy figyelemfelkeltő címkejelzés megjelölésére szolgál, amely figyelmezteti a fogyasztókat, hogy figyelmesen olvassák el a címkét a jelentős új információk miatt).

A zászlós címke ideális termékmegoldás a termékek azonosítására és egymás megkülönböztetésére. Ha sok hasonló terméke van, amelyek egyformán néznek ki, akkor a zászlós címke módot kínálhat ezek jobb azonosítására. Például a számítógépes kábelek gyakran használják ezt a címkét. De az ékszerekben is gyakori a zászlós címke. Itt az üzletek az egyes gyűrűket, karkötőket és nyakláncokat zászlós címkével látják el.

A zászlós címkével egyszerű, de hatékony módon azonosíthatja a termék rendeltetését (HDMI kábel VGA-ja). A névjelző címke a címke alkalmazása miatt létrejövő "jelző elem"-ből származik. A zászlós címkéket masszív anyagból készítik, és egy bizonyos termék köré helyezik el.

A termékek rendszerezése mellett a zászlós címke is látványosabbá teszi termékét. Így kitűnhet a versenytársak közül, és több hely marad a termékinformációk számára.

Használjon zászlócímkéket funkcionális és kereskedelmi célokra.

Először is nagyon köszönjük, hogy termékünket - félautomata zászlóhajtogató címkézőgépet - választotta. A termék funkcióinak teljes körű kihasználása, valamint az Ön biztonsága és érdekei biztosítása érdekében, kérjük, figyelmesen olvassa el ezt a kézikönyvet a telepítés előtt.

Biztonsági óvintézkedések a félautomata matricacímkéző használatához:

• Bekapcsolás előtt ellenőrizze a tápfeszültséget (AC220V), a légnyomást 4-6 kg, és a külső tápegységet megbízhatóan földelni kell.
• Ne takarja el a ház hűtőnyílását.
• A nem hivatásos technikusoknak tilos az ügyet kinyitni.
• Szigorúan tilos megérinteni a műveleti tartományt a berendezés működése közben.
• A berendezés meghibásodása esetén először kapcsolja ki a főkapcsolót, és szigorúan tilos az éles karbantartás.

A félautomata zászlós típusú címkéző gép teljesítménye és paraméterei:

• Ezt a gépet drótkötegek és körrudak, valamint kutyacsont-rágótermékek hajtogatására és címkézésére használják kisállatoknak;
• Alkalmazható címkeparaméterek: címketekercs belső átmérője 76mm, külső átmérő max240mm; (A többi specifikációt testre kell szabni)
• Címke anyaga: PVC, PET, ruha, papír stb;
• Címke specifikáció: az adott gépnek megfelelően.
• Címkézési pontosság: ± ≤ 0,2 mm;
• Kapacitás: 1500 Db/H;
• Teljes méret: 630 * 740 * 1040 mm (H * Sz * Ma);
• A gép súlya: körülbelül 86 kg;
• Alkalmazható típus: az adott modell szerint.

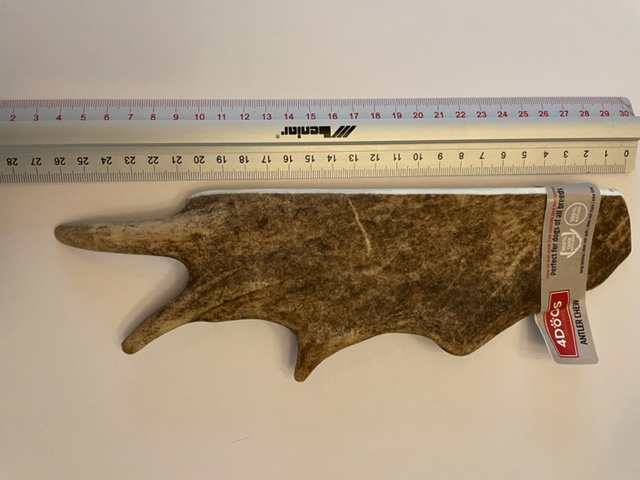

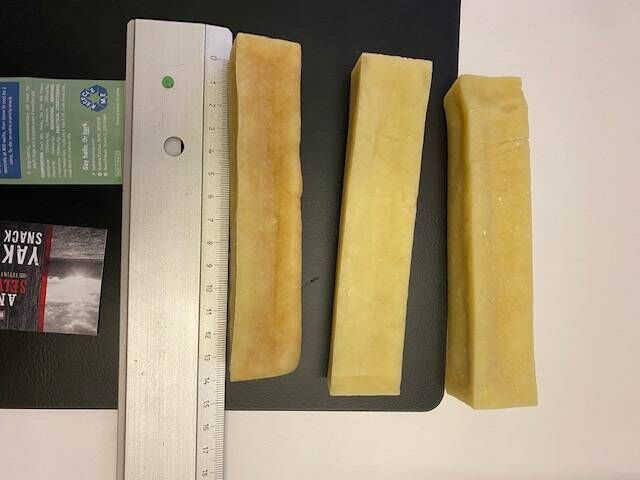

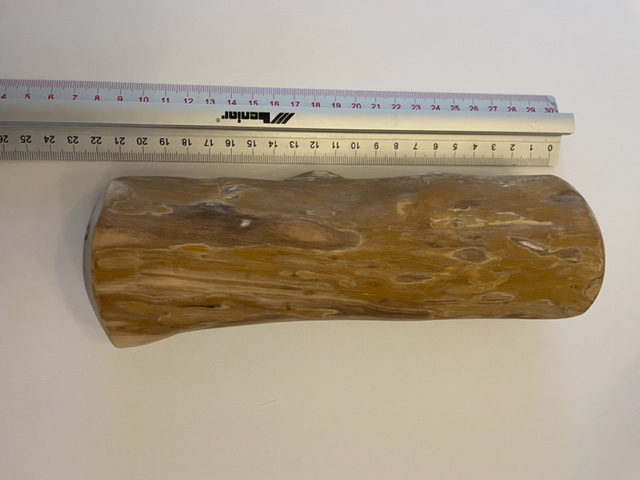

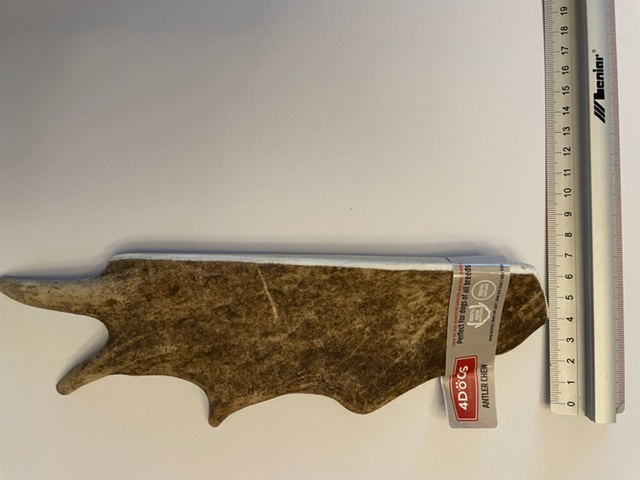

Kutya csontminták:

Használati útmutató a félautomata címkéző géphez:

Telepítés:

1. Helyezze a berendezést a kívánt beépítési helyzetbe.
2. Nyomja meg az univerzális kerékféket, és rögzítse az univerzális kereket, hogy stabil legyen.

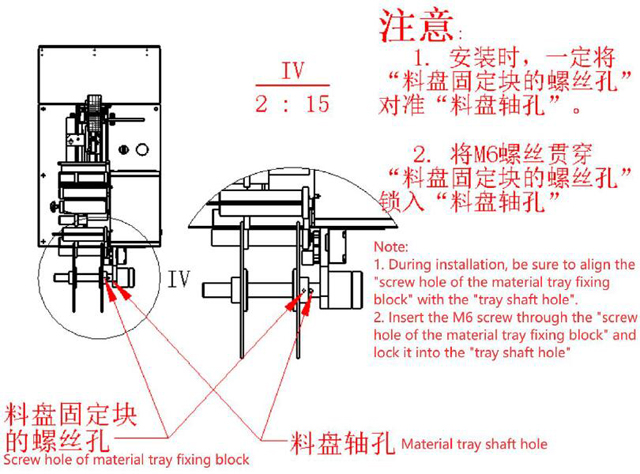

3. Címketerelőlap felszerelése: a beszerelés során ügyeljen arra, hogy a „tálcarögzítő blokk csavarlyukát” a „tálca tengelyfuratához” igazítsa, és az M6 csavart a „tálcarögzítő blokk csavarnyílásán” keresztül rögzítse a „tálca tengelyének furatába” "

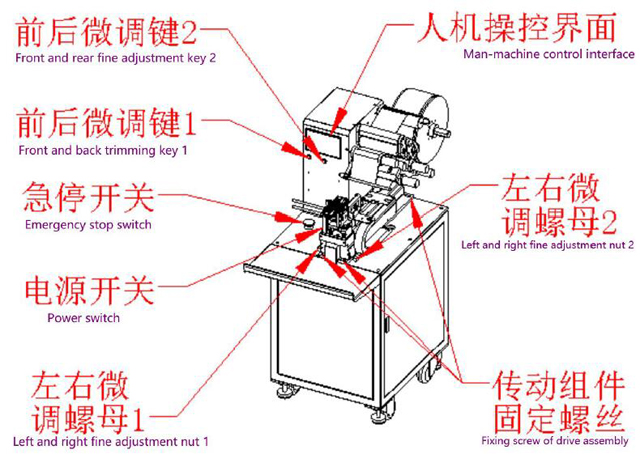

A berendezések megjelenése, fontos alkatrészek és az ember-gép vezérlőfelület

Fontos részek.

Fő képernyő.

• Batch Quantity: Ha a tényleges kimenet nagyobb vagy egyenlő, mint a tervezett kimenet, a berendezés leáll.
• Mennyiség: A kimeneti számláló nullázható a "Set Zero" gomb megnyomásával.
• A címkézés zárolása feloldva (a címkézés megkezdődött)/zárolva (a címkézés felfüggesztve):
• A címkézés egy bizonyos időre történő leállítása után (az "önzárás" a "kézi vezérlés" képernyőn beállíthatja az időt, mértékegysége "másodperc"), a rendszer automatikusan lezár (a címkézés felfüggesztve), és nyomja meg ezt a gombot a feloldáshoz.

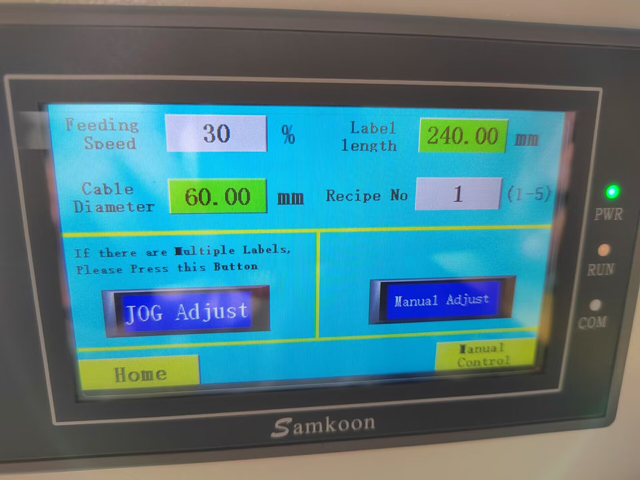

Paraméterek.

• Adagolási sebesség: A. A lehúzólemezről történő címkeleválasztás sebességére vonatkozik, 0-100%-kal módosítva.
• Címke hossza: Egyetlen címke hossza mm-ben.
• Receptszám: Öt csoport foglalható.
• Jog: Kattintson erre a gombra, és a rendszer egyszer automatikusan eltávolítja a címkét.
• Hosszan nyomja meg és címkézze ki: nyomja meg és tartsa lenyomva ezt a gombot, amíg az "OK" meg nem jelenik, és a címke hosszát a rendszer egyszer automatikusan kiszámítja.

Kézi vezérlés

• Címkefogadási késleltetés: a szüneteltetési idő a címke elkészülte és a címkeelnyelő lemez kinyitása után.
• Címketábla sebessége: a címkét fogadó jelzőfej sebessége, 0-100%-kal módosítva.
• Címkehossz: szabályozza a címkeleválasztás hosszát a címkelemezről, mm-ben.
• Jelenlegi pozíció: valós idejű helyzetkijelzés a címketovábbító modul csúszó, mértékegysége: mm;
• Késleltetett címkézés: Miután az indukciós kapcsolót kioldotta a vezeték, a címkézés késik.
• Önzáró: állítsa be, hogy mennyi ideig legyen automatikusan zárolva a címke leállítása után.
• Előre: nyomja meg az "Előre" gombot, a címkemeghajtó modul előre csúszik, és ezzel a funkcióval beállíthatja a jelfogadási pozíció távolságát.
• Vissza: nyomja meg a "Vissza" gombot, a címkemeghajtó modul hátracsúszik, és ezzel a funkcióval beállíthatja a címke eredeti helyzetének távolságát.
• Visszaállítás: nyomja meg a reset gombot a címkefej nullára való visszaállításához.
• Csőfújás: kattintson erre a gombra a levegő átfújásához a csövön.
• Szabványos szívás: kattintson erre a gombra a standard lemez felszívásához.
• Illesztés: nyomja meg a "fit" gombot, és az egyenes üres lemez által befogott levegőhenger és a kábelköteg-elhelyező modul felső és alsó mozgatható hengerei elmozdulnak,
• Címkefújás: kattintson erre a gombra a címkelemez felszívásához.
• Felcímkézés: tartsa lenyomva ezt a gombot a feliratozáshoz.
• Sorozatos művelet/egyszeri művelet: a sorozatos művelet egy gyártási ciklus befejezésére utal minden alkalommal, amikor kiváltják, az egyszeri művelet pedig egyetlen művelet befejezését jelenti minden egyes kiváltáskor.

Működési mód:

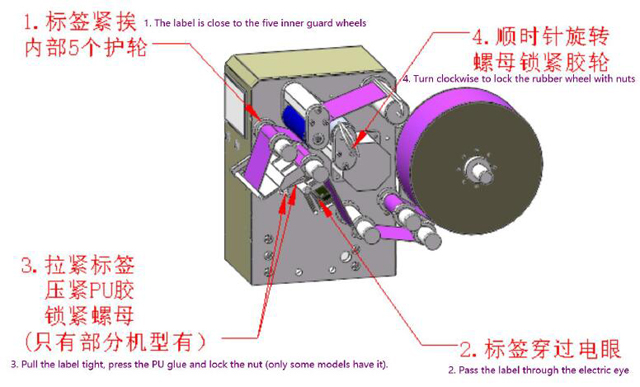

A címke felszereléséhez szerelje fel a címkét a címkelehúzó modulra az alábbi ábra szerint.

Indítsa el

A tápellátás bekapcsolásához forgassa el a bekapcsológombot az óramutató járásával megegyező irányba. Nyomja meg a vészleállító gombot, és forgassa el az óramutató járásával megegyező irányba a visszaállításhoz.

Vonalváltás és gépbeállítás

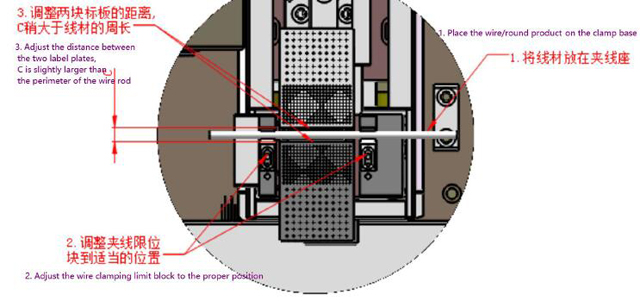

A vezeték átmérőjének megfelelően állítsa be a távolságot a huzalozás alapja és a tábla között az alábbi ábra szerint

Adja meg a hátlap szélességét és a huzal átmérőjét a 3. ábrán a hátlap szélessége oszlopában.

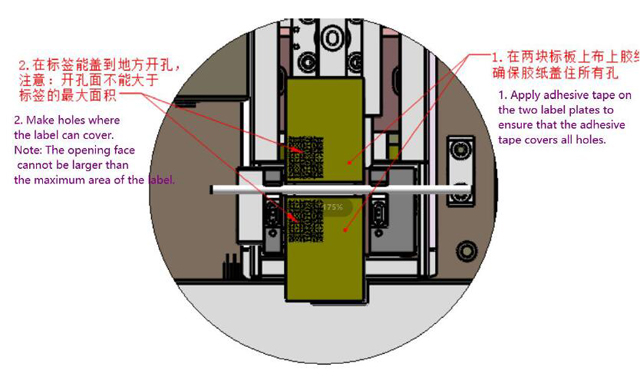

Ragassza fel a szalagot és készítsen lyukakat

A címke eleje és hátulja nincs egy vonalban

A gyártási folyamatban, ha a címke nincs elöl és hátul igazítva, közvetlenül beállíthatja az "Alsó papírszélesség" oszlopban, kattintson az "elülső és hátsó finombeállító gomb 1" és az "elöl és hátul finom 2" beállító gomb a beállításhoz, és minden kattintáskor 0,1 mm-t változtat.

A bal és a jobb oldali címke nincs igazítva

Ha a címke bal és jobb oldala nincs egy vonalban a címke félbehajtása után, először lazítsa meg a meghajtószerelvény négy rögzítőcsavarját, majd állítsa be a bal és jobb oldali finombeállító anyákat a címke eltérési irányának és mértékének megfelelően. , és végül rögzítse a meghajtószerelvény négy rögzítőcsavarját.

A zászlótípusú címkék felhordó berendezéseinek karbantartása:

• Erős nyomás szigorúan tilos, kérjük, mindig tartsa tisztán;
• Az ütemterv szerint kenje meg és tartsa karban a gépet;
• Havonta egyszer adjon hozzá kenőolajat a címkelemez mozgó helyzetébe
• Rendszeresen ellenőrizze, hogy van-e kenőolaj az olaj-víz leválasztó olajpohárban. Ha nem, akkor időben pótolja.
• Háromhavonta ellenőrizze a szinkronszíj kopását a gép minden részén
