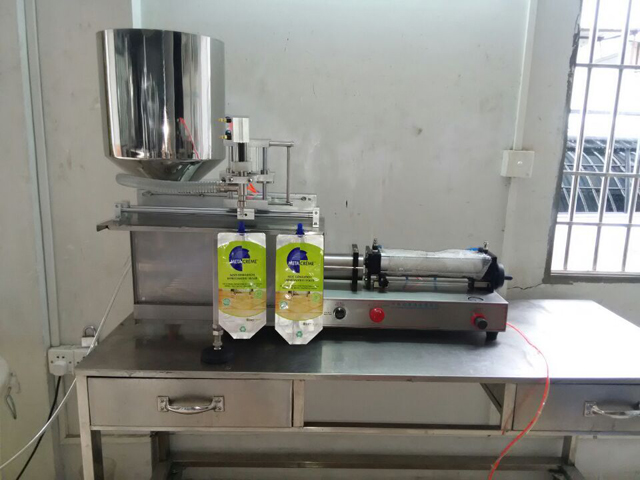

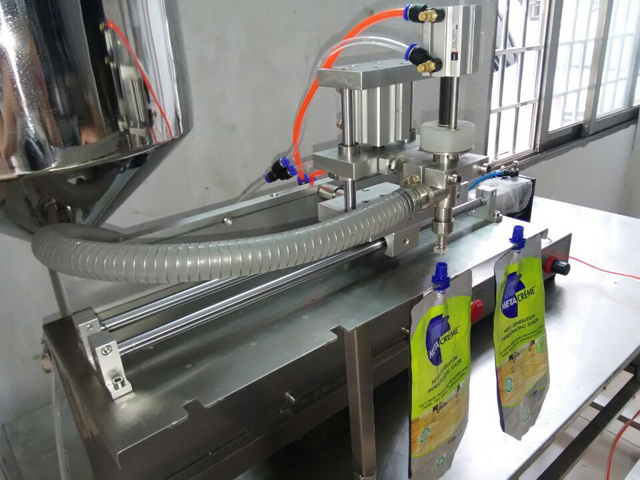

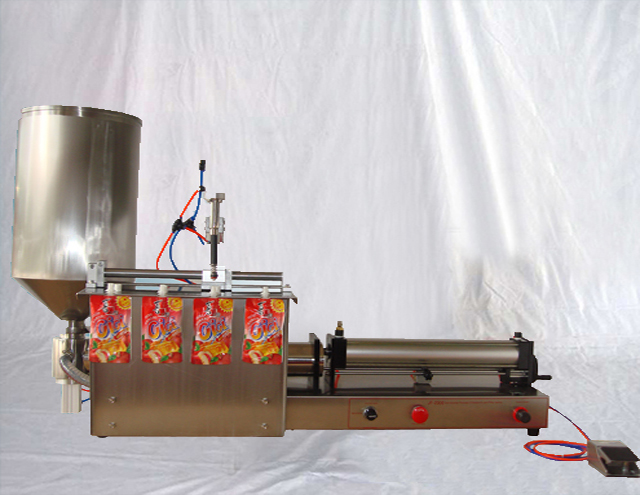

Félautomata pneumatikus kifolyótasak előre elkészített zacskótöltő gép

Modell: VK-SPF
Feszültség: 220/110V 50/60Hz
Teljesítmény: 27W
Névleges nyomás: 0,4-0 ,6 Mpa
Töltési sebesség: 20-35 palack / perc / fej
Feltöltési pontosság: ≦ ± 1%
Töltési tartomány: 100-1000ml
Mérete: 160cm*44cm*37cm
Nettó tömeg: 50 kg;
Bruttó tömeg: 65 kg

Ez a félautomata dugattyús típusú töltőgép, amely a külföldi hasonló termékek referenciáján alapul, egy új kialakítás, amely további funkciókat is tartalmaz. egyszerűvé és kényelmessé teszi a kezelést, a pontossági hibát, a töltési mennyiség beállítását, a gép tisztítását és karbantartását.

Ennek a pneumatikus töltőgépnek a kialakítása az elektromos vezérlőáramkör helyett a pneumatikus alkatrészeket alkalmazza, így alkalmas a robbanásbiztos követelményeknek megfelelő környezetben történő használatra.

Gépmodell kiválasztása

A gépmodell kiválasztása a maximális töltési mennyiségre vonatkozik.

Alapparaméter

Modell: VK-SPF
Feszültség: 220/110V 50/60Hz
Teljesítmény: 27W
Névleges nyomás: 0,4-0 ,6 Mpa
Töltési sebesség: 20-35 palack / perc / fej
Feltöltési pontosság: ≦ ± 1%
Töltési tartomány: 100-1000ml
Mérete: 160cm*44cm*37cm
Nettó tömeg: 50 kg;
Bruttó tömeg: 65 kg

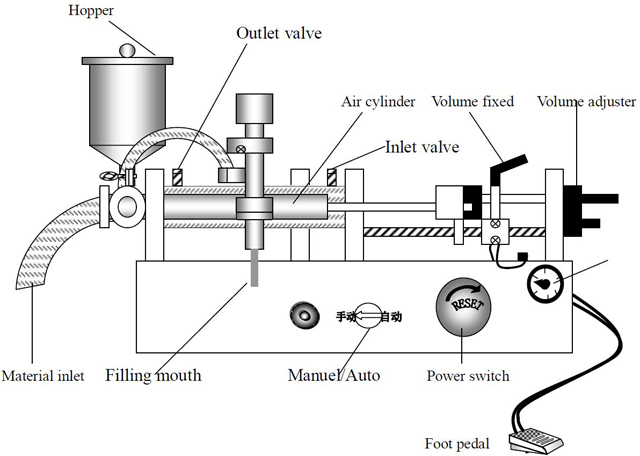

A gép működési elve

A léghenger tolása és húzása meghajtja a hengerdugattyút, hogy oda-vissza mozgást végezzen, ami az anyaghengert negatív nyomást generálja.

A henger előretolásakor hátrafelé húzza a dugattyút, az anyaghenger belsejében pedig a negatív nyomás az anyagtartályból a bevezető csőbe szívja fel az anyagot.

Amikor a henger visszahúzódik, előrenyomva a dugattyút, az anyag a csőből a töltőnyílásba szívódik fel, majd az üres palackokba töltődik. (a töltőfej automatikusan kinyílik és bezárul, amikor az anyag be- és kiszívódik)

Ez a dugattyús típusú töltőgép egyetlen, egyszerű mechanikai művelet minden egyes töltéshez, így nagy töltési pontossággal és stabilitással rendelkezik a szabványos tartályokhoz.

A félautomata pneumatikus töltőgép jellemzői

A gép a sűrített levegőt használja a vezérléshez, nagy biztonsággal rendelkezik, különösen alkalmas a robbanásbiztos követelményeknek megfelelő használatra.
Nem generál statikus elektromosságot és kender elektromos jelenséget; a gépnek nem kell csatlakoztatnia a földelő vezetéket.
A pneumatikus szabályozásnak és a fix töltési térfogatnak köszönhetően a töltési térfogat tehát nagy pontossággal jellemző, amely 0,3%-on belül szabályozható. (ez a maximális töltési mennyiség alapján történik)
Vészleállítás esetén csak le kell kapcsolni a pneumatikus kapcsolót, a dugattyú automatikusan visszahúzódik a kiindulási helyzetbe, és a gép leállítja a töltést.

Az ellenőrzés és a működés sorrendje a gép indítása előtt

A gép beindítása előtt végezze el az ellenőrzést, ezzel elkerülheti a mechanikai meghibásodást vagy a személyi sérülést.

Az ellenőrzés és a működés:

Az elülső és a hátsó szorító fogantyú, szorosan rögzít, vagy nem?
A bemenet és a kimenet háromkapcsos bilincse fix vagy nem?
A töltőfej és a vízszintes, függőleges karja be van szorítva?
Csatlakoztassa a légkompresszoros géphez, a nyomás kisebb, mint 8㎏/c㎡, a nyomás beállítása körülbelül 4-5 ㎏/c㎡.
Kapcsolja be a levegőellátás kapcsolóját.

(Megjegyzés: szigorúan tilos hosszú ideig töltőanyag nélkül dolgozni)

Töltési térfogat beállítása

A töltési térfogat beállítása a töltőanyagtól, folyadéktól (ml) vagy tömegétől (g) függ, mert eltérő az anyagok aránya, és eltérőek a mérési adatok is. Tehát a kívánt precíziós töltési mennyiség beállításához állítsa be a térfogat-szabályozót.

Művelet részletei:

Általános beállítás: A kielégítő töltési mennyiség érdekében állítsa be a beállító csavaros gázkapcsolót, mozgassa balra vagy jobbra.
Mérőpohár vagy elektronikus mérleg segítségével ellenőrizze a töltési mennyiség pontosságát. (Megjegyzés: a hengerben felszívódott töltőanyagnak tele kell lennie)
Ha bármilyen töltési hiba van, állítsa be a hangerő-szabályozót, mozgassa előre a töltési mennyiség csökkentéséhez, és hátrafelé a térfogat növeléséhez.
A kívánt töltési mennyiség és pontosság érdekében ismételje meg a beállítást, amíg a töltési mennyiség nem lesz szabványos.

Töltési sebesség beállítása

A töltési sebességet a következő hat tényező határozza meg:

A töltőanyagok felszívódási sebessége az anyag viszkozitásától és az elnyelőcső hosszától függ.
A töltési sebesség a töltőfej átmérőjétől függ, minél nagyobb az átmérő, annál gyorsabb a töltési sebesség.
A töltőanyagok habzási foka, ha a habzási fok magasabb, a töltési sebességet le kell lassítani.
Töltési mennyiség, nagyobb töltési mennyiség lassabban.
A töltési térfogat pontosságát, nagy pontosságát és töltési sebességét lassan kell beállítani.
A légnyomás szelepvezérlője.

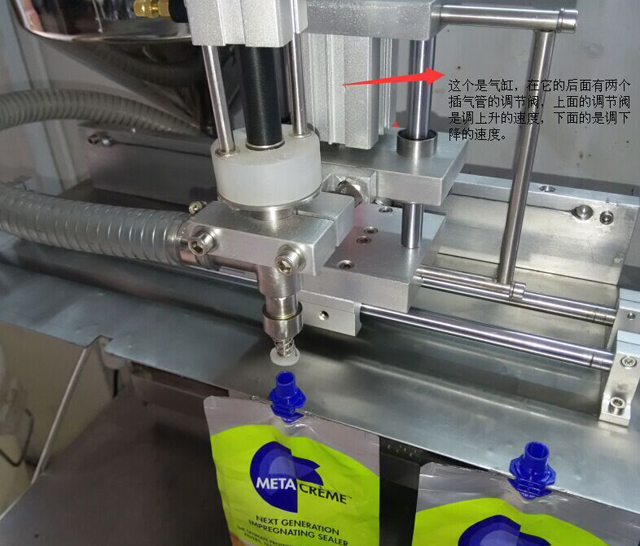

Szelep beállítási művelet:

Lazítsa meg a fordulatszám-szabályozó szelep anyáját
Forgassa el az elülső szelep fogantyúját az óramutató járásával megegyező irányba, a henger előrehaladási sebessége lelassul, valamint az anyagok felszívódásának sebessége is lelassul.
Forgassa el az elülső szelep fogantyúját az óramutató járásával ellentétes irányú forgatással, a henger sebessége egyre gyorsabban halad előre, valamint az anyagok felszívódásának sebessége.
Forgassa el a hátsó szelep fogantyúját az óramutató járásával megegyező irányba, a henger előrehaladási sebessége lelassul, valamint az anyagok felszívódásának sebessége is lelassul.
Forgassa el a hátsó szelep fogantyúját az óramutató járásával ellentétes irányú forgatással, a henger sebessége egyre gyorsabban halad előre, valamint az anyagok felszívódásának sebessége is.

Kitöltési pontosság beállítása

A gép töltési hibája azért van, mert olyan sok befolyásoló tényező van, mint például a töltési térfogat, a töltési sebesség és a szelepkapcsoló sebessége. A szelepkapcsoló sebességét a töltőanyagok viszkozitása, a nagyobb viszkozitás és a lassabb fordulatszám is befolyásolja. A beállítás egyszerű a főszeleprugó nyomásának beállításával, és a fordulatszám egyre nagyobb nyomással gyorsul.

A rugónyomás beállítása a méréshez és a feltöltéshez a kezelő személyzeti tapasztalatától függ.

Géptisztítás és karbantartás

A töltőgép tisztítása előtt tisztítsa meg a gép belsejében lévő anyagokat, majd öntse a puha tisztítófolyadékot az anyagtartályba; Javasoljuk, hogy meleg vizet használjon, és ha szükséges, válasszon szappanos vizet, alkoholt vagy egyéb tisztítófolyadékot. A tisztítás során ügyeljen arra, hogy a töltőrészeken lévő alátétek ne szivárogjanak. Kapcsolja be a gépet, hagyja keringetve megtölteni, amíg a tisztítás be nem fejeződik. A tisztító alkatrészek közé tartozik a hengerdugattyú, a dugattyúfej, az alátétek, az egyirányú szelep, a töltőfej és az anyagtartály stb. Ha az összes tömítő alátét megsérült, azt ki kell cserélni.

Figyelmeztetés

A tisztítási munka előtt győződjön meg arról, hogy a sűrített levegő ki van kapcsolva.

Tilos szerves oldószert használni a tisztításhoz, mint például benzin, benzol, etilén, nátrium-hipoklorit stb.

A tisztítási munka befejezése után várjon, és győződjön meg arról, hogy minden tisztító alkatrész száraz, víz és idegen tárgyak nélkül a csatlakozásokban és a csövekben, majd szerelje be a gépet.

Megoldások a gyakori problémákra

Gyakori problémák	Megoldások
A dugattyú nem tud mozogni	Győződjön meg arról, hogy a légnyomás be van kapcsolva.
	Győződjön meg arról, hogy a légnyomásszelep be van kapcsolva.
	Állítsa be a levegőforrás kapcsolót, ne legyen beragadt nyomás a pneumatikus szelepen.
	A légnyomás 4-5㎏/c㎡
	Győződjön meg arról, hogy a szelep megfelelően van felszerelve.
	Ügyeljen arra, hogy a dugattyúfej ne legyen ragadós és feldudorodva.
	Győződjön meg arról, hogy a légnyomás kapcsolója nem sérült.
A töltési pontosság nem megfelelő	Minél nagyobb a viszkozitású töltőanyag, a töltési sebességet le kell lassítani.
	Győződjön meg arról, hogy elegendő anyag van a garatban és az anyagtartályban.
	Győződjön meg arról, hogy az anyagtartály és a hangerőkapcsoló szorosan meg van kötve.
Anyag túlfolyás az anyaghengerből	Ellenőrizze a tömítő alátétet, ha sérült, cserélje ki az újra.
	Ha az anyag vékony, használjon két tömítő alátétet.
Felszívja a cső nem abszorbeál	Győződjön meg arról, hogy az elnyelőhenger megfelelően van felszerelve.
	Győződjön meg arról, hogy a cső szorosan meg van kötve.
	Győződjön meg arról, hogy az elnyelőcső feje az anyagtartály belsejében van.
A töltelék kifolyik a palackokból	Győződjön meg arról, hogy a hangerőkapcsoló nem sérült és nem mozdul el, a töltőnyílásnak a palack szájához kell dőlnie, és a levegőszelep-beállításnak simán kell lennie a töltésnek.
