Félautomata tápkábel kábel matrica zászló címkéző gép

• Modell: VK-T807
• Címkézési pontosság: ±1 mm (kivéve a termékcímke eltérését)
• Címkézési sebesség: 20-40 db/perc (termékméretig)
• Alkalmazható termékméret: 20≤hossz≤300mm, 20≤szélesség≤200mm
• Alkalmazható címkeméret: 20≤hossz≤150mm, 20≤szélesség≤150mm
• Gép mérete: 970*790*1440mm
• Légnyomás: 0,6 MPa
• Teljesítmény: 220V, 50/60HZ/140W
• Súly: 99 kg

Videó megtekintése

A kézi kerek felületű huzalcímkéző gép félautomata biztosítja a ragasztócímke vagy a ragasztófólia felcímkézését a vezetékes vízcsövön, csavarhúzón stb.

Hogyan működik a gép:

A címkézőgép a PLC-n alapul, mint a mag, jeleket fogad és vezérli az összes rendszer munkáját. A pedálkapcsoló megnyomásakor a jel a PLC-hez kerül, és a program egy sor program szerint feldolgozza.

Ezután fejezze be a címke eltávolítását és a címke adagolását a léptetőmotor-vezérlő rendszer elindításával. Ugyanakkor a címke helyzetérzékelője (más néven elektromos szem) mindig figyelni fogja a címke által áthaladó távolságot.

Amikor egy címke átmegy, az érzékelő azonnal elküldi a jelet a PLC-nek. Ezután a PLC egy programkészletnek megfelelően jelet küld a léptetőmotor-vezérlő rendszernek, hogy megálljon, és elinduljon a címkéző rendszeren, hogy befejezze a címkézési folyamatot.

Működési elv

Erőátviteli rendszer:

A léptetőmotor energiát ad a címkék leválasztására a vonómechanizmust és az anyagbefogadó mechanizmust meghajtó szinkron szalagon keresztül, hogy elérje a címkék eltávolítását és a Glassine hátlap újrahasznosítását.

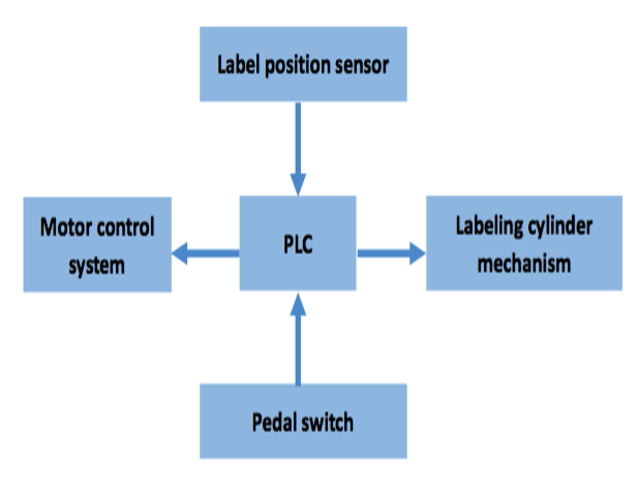

Vezérlő rendszer:

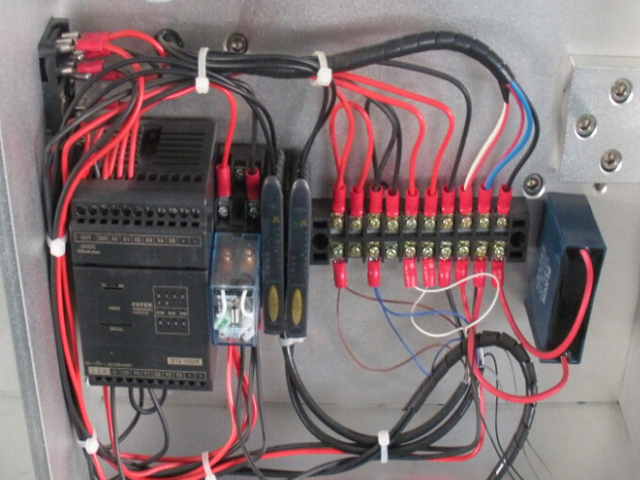

A gép vezérlése elektromos és gázzal történik. Az elektromos szemből (SICK érzékelő) és a pedálkapcsolóból érkező jel a PLC-be kerül feldolgozásra, a címkék eltávolításának, címkézésének és számlálásának minden folyamata érdekében.

A huzalcímkéző gép alkalmazása:

Alkalmazható termék: Hosszú, kerek termékek, amelyek felületén papírcímkével vagy filmcímkével kell ellátni;

Alkalmazható iparágak: Széles körben használják az elektromosságban, az orvostudományban, a műanyagiparban, az iparban stb.

A huzalcímkéző gép műszaki jellemzői:

A kis szerkezet kevesebb helyet foglal, könnyen mozgatható és berakodható.

Jó címkézési pontosság és stabilitás; Tiszta, nincs ránc, nincs buborék.

Könnyen használható és beállítható. Az új dolgozók egyszerű betanítás után könnyen használhatják vagy beállíthatják.

Stabil működés.

Technikai adatok:

Konfiguráció:

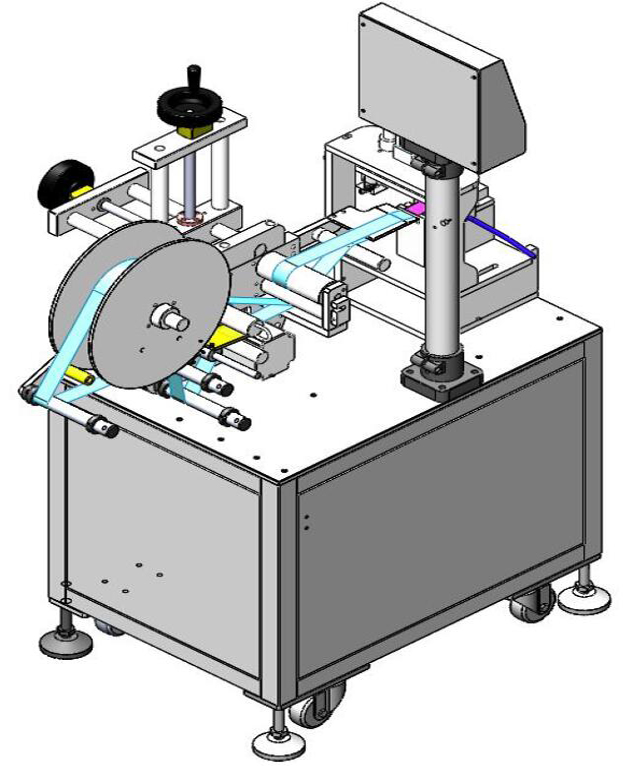

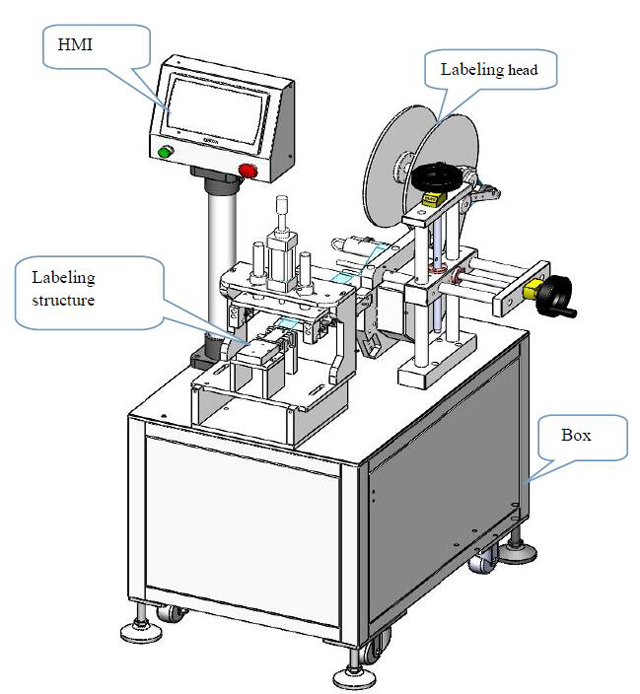

Egyéb rajz

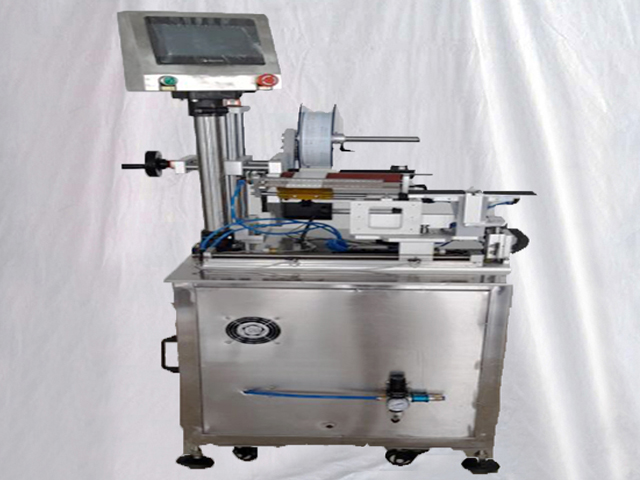

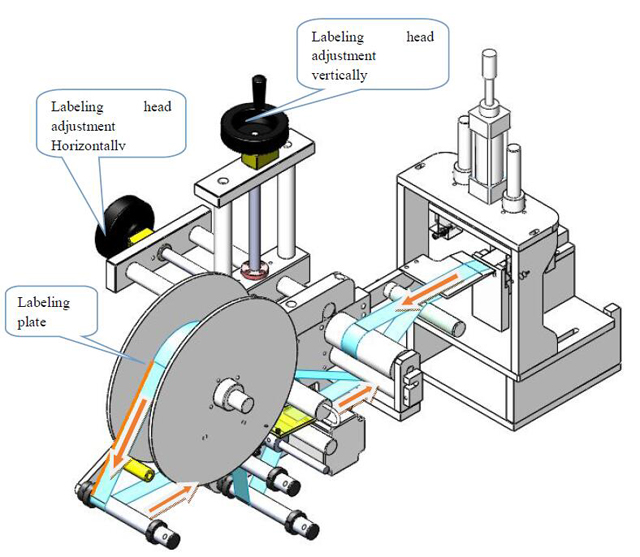

Címkézőfej

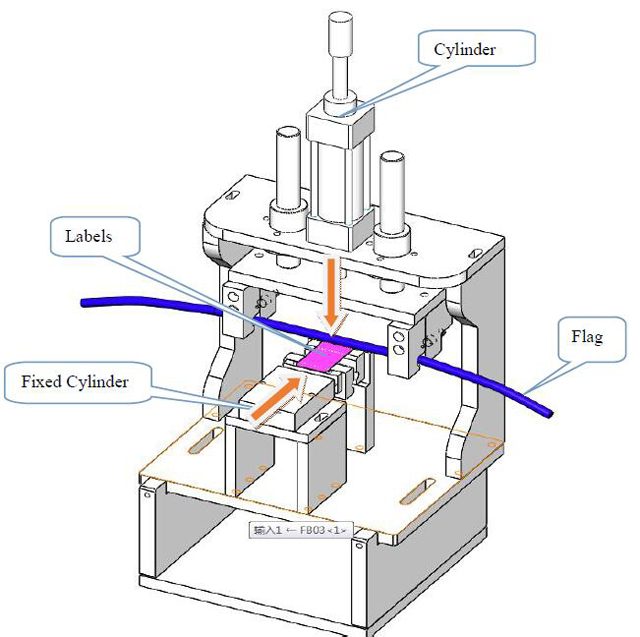

Címkézés szerkezete

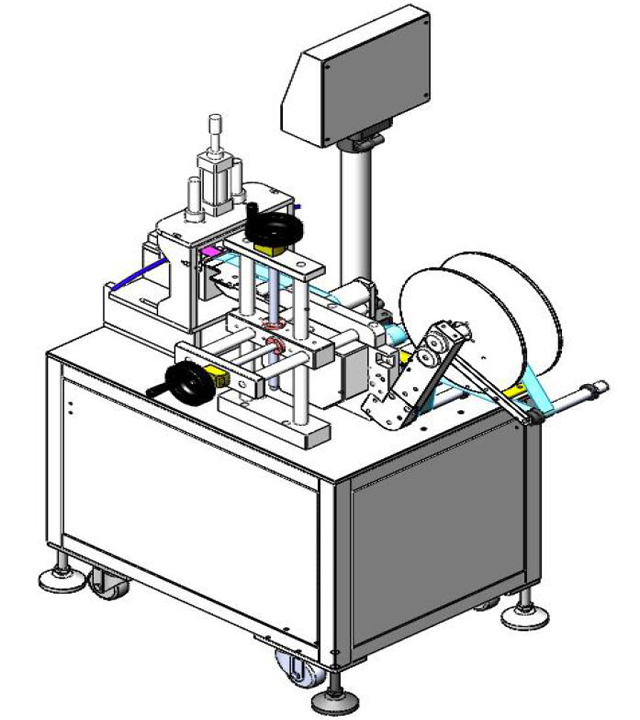

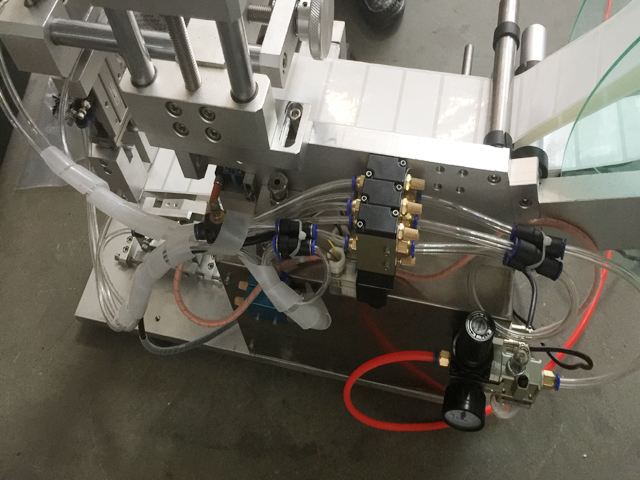

A címkéző huzalgép hátulnézete

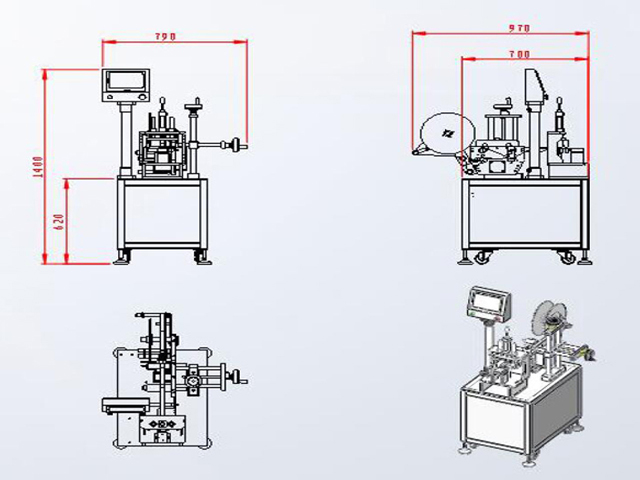

A huzalcímkéző gép félautomata méretrajza:

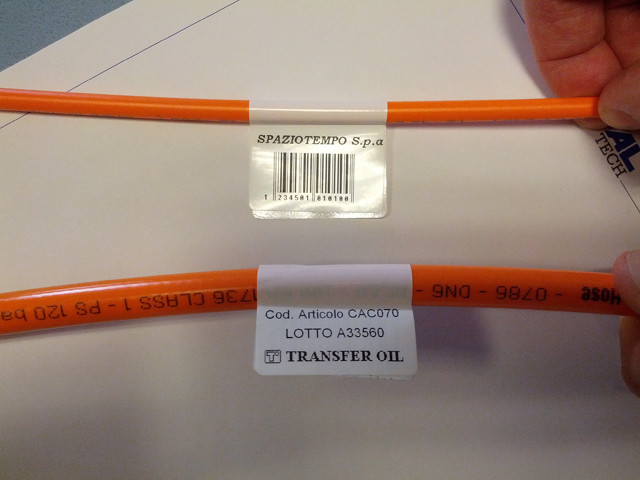

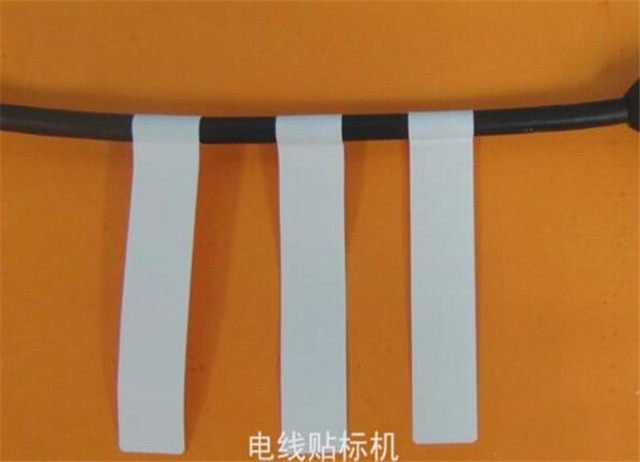

Címkézési minták:
