Félautomata forgócső-töltő berendezés ultrahangos faroktömítéssel

• Modell: VK-TFS-006U
• Tápellátás: AC220V 50/60HZ egyfázisú
• Teljesítmény: 2KW
• Töltési tartomány: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Tömítés átmérő: 5-50mm
• Max.magasság: 5-200mm
• Kapacitás: 20-30 cső/perc
• Mérete: 1300*900*1550mm
• ÉNy: 350 kg
• HS kód: 8422 303090
• Gépház: 202# rozsdamentes acél

Videó megtekintése

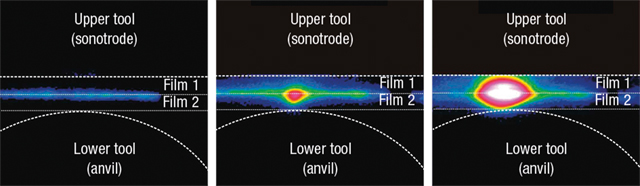

Az ultrahangos tömítőgép csőtöltő berendezés ultrahangos tömítéssel van összekötve, az olvasztáshoz szükséges hő csak a hőre lágyuló tömítőrétegen belül keletkezik. A rezgések súrlódási hővé történő lokalizált átalakításához az üllő vagy a szonotróda profilok többnyire lineárisak, és sugarakat vagy kis fennsíkokat tartalmaznak. Ezek a profilok biztosítják az energiabevitel fókuszálását, és ezáltal rövid tömítési időt, 100 és 200 milliszekundum között. Az ultrahangos hegesztésnél a hő a fólia belsejében keletkezik, nem a kívülről bevitt hő hatására, mint például a hőhegesztésnél. A csomagolóanyaggal közvetlenül érintkező szerszámok (szonotróda és üllő) a teljes hegesztési folyamat alatt hidegek maradnak. A hordozóréteg szinte hideg marad, és az energiabevitel befejeztével a hő a hordozóréteg és a tömítőréteg közötti hőmérséklet-különbség miatt gyorsabban távozik kifelé, így a forró tapadási ellenállás lényegesen nagyobb.

Az ultrahangos tömítés különösen alkalmas:

• Hőre lágyuló fóliák (tasakok és zacskók) Csövek, tálcák és csészék
• Csövek, tálcák és csészék
• Karton csomagolás hőre lágyuló bevonattal
• Szelepek és szellőzőnyílások fóliákon / szűrőanyagokon
• Csavaros kupakok bevonatos karton csomagolásra/fóliára

A műanyag csövek töltőberendezésének kiválasztásakor nagyon fontos megérteni a különféle típusú tömítési lehetőségeket. A csőtöltő gépek forrólevegős tömítéssel, ultrahangos tömítéssel, impulzustömítéssel vagy forrópofás tömítéssel rendelkeznek. Az erős, professzionális csőtömítések biztosítása érdekében nagyon fontos a préselt cső típusának és a megfelelő csőtömítő berendezésnek való megfeleltetése. Minden tubus anyaga eltérően viselkedik, így ami jól működik egy egyrétegű polietilén kozmetikai tubusnál, az nem biztos, hogy olyan jól működik a többrétegű COEX tubusnál. Az adott termék iparágától függően, például kozmetikai tubusok, testápoló tubusok, gyógyszerészeti tubusok vagy háztartási és ipari tubusok, a megfelelő tubustöltő és -záró berendezés kiválasztása kihívást jelenthet. Vessünk egy pillantást a tubusos csomagolóiparban jelenleg használt két legnépszerűbb lehetőségre.

Forrólevegős csőtömítők

A csőtömítő gépek legnépszerűbb lehetősége a forró levegős csőtömítés. Ezzel a rendszerrel forró levegőt állítanak elő és fújják be a műanyag vagy laminált cső nyitott végébe. Ez a felmelegített levegő áthatol a műanyag cső falán, és eléggé felmelegíti az anyagot ahhoz, hogy az puhává és rugalmassá tegye. Ezután egy csőtömítő pofa-készlet préseli a meglágyult műanyagot, hogy a nyitott vége zárva legyen. Ennek a csőtömítési technológiának az elsődleges előnye a gyorsasága. Egy másik előny, hogy a forró levegős tömítők a laminált vagy műanyag csövek legnagyobb választékával dolgoznak. Függetlenül attól, hogy a cső anyaga LDPE, MDPE, HDPE, PP, egyrétegű vagy többrétegű EVOH gátvédelemmel vagy anélkül, a forró levegős csőtömítésnek működnie kell. Hátránya azonban, hogy speciális forrólevegő-fúvókákra van szükség, amelyek minden egyes megtöltött és lezárt átmérőjű csőhöz illeszkednek. Ez növeli a csőfuttatáshoz szükséges alkatrészek cseréjének költségeit. A formátumalkatrészek költsége azonban minimális, ha a gyártási sorozat méretéhez viszonyítjuk, nagyobb áteresztőképesség mellett. Ezt a típusú csőtöltőt akkor ajánljuk, ha a gyártási sorozat mérete meghaladja a 20 000 csövet.

Ultrahangos csőtömítők

Az ultrahangos csőtömítés egy másik népszerű lehetőség manapság a csomagolóiparban. Az ultrahangos, önálló csőtömítők népszerűek a kis térfogatú csövek esetében. A csőtöltő gépek utólag is felszerelhetők ultrahangos csőtömítő rendszerekkel a forró levegős tömítés alternatívájaként. Az ultrahangos csőtömítéssel a műanyag és a laminált csöveket ultrahangos tömítőkürt nagyfrekvenciás rezgésével zárják le. Ez a nagyfrekvenciás rezgés intenzív hőt hoz létre a cső falánál, ami a polietilén cső műanyagának meglágyulását okozza. A műanyag cső nyitott végét a tömítőkürt és a hozzá illő tömítőüllő nyomása zárva tartja, így erős hegesztés alakul ki. Az ultrahangos technológiával ellátott tömítőcsövek előnyei az egyszerű használat, nincs szükség egyedi méretű alkatrészekre, és a termék szennyeződése révén a tömítési területen keresztül tömíthető, mint amilyen a tubus termékkel való túltöltése esetén történik. Hátránya azonban az alacsonyabb csőtömítési sebesség a forró levegős tömítéshez képest. Ami az ultrahangos tömítőgépünket illeti, az alábbiak szerint adjuk meg az alapvető információkat:

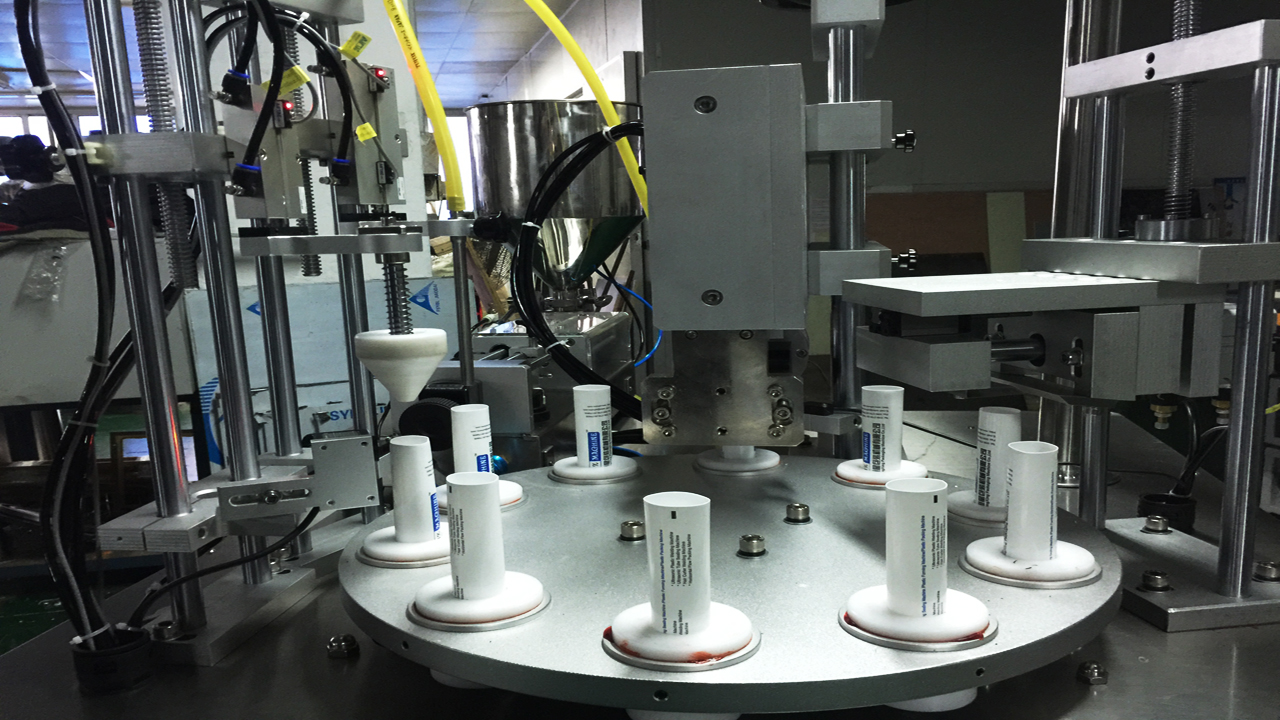

• Műanyag kompozit tömlőtöltő és tömítőgép rozsdamentes acélból, a munkafolyamat vezérlésére szolgáló gombokkal: műcsövek, automata forgó, mennyiségi töltés, automatikus levágás, fűtési tömítés, levágott farok, kész kilépés.
• Minden munka a teljes hengerlöket vezérléssel, könnyen állítható töltési mennyiség, állítható a töltési sebesség.
• Mindenféle műanyag és kompozit tömlőtöltésre, tömítésre, dátumnyomtatásra, farokvágásra vonatkozik. Szép megjelenésű tömítés, erős tömítés, nagy pontosság, jó stabilitás.

Alapparaméterek

Jegyzet: A fenti paraméterek csak tájékoztató jellegűek.

A gép folyamatosan frissíti a paramétereket, tényleges eltéréseket okozhat, kérjük, értse meg.

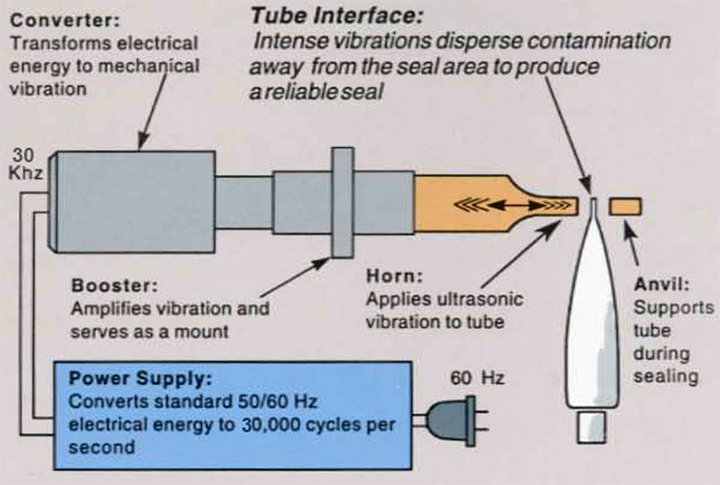

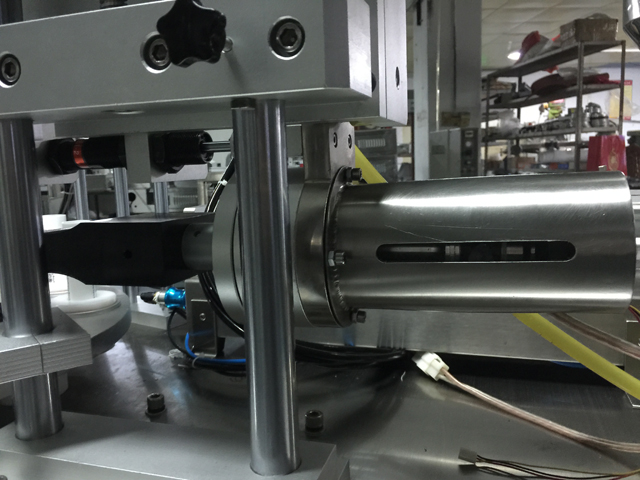

Hogyan működik az ultrahangos tömítés

Az ultrahangos csőtömítőt gyakorlatilag minden típusú töltőgépre szerelték fel. Amint a csövet az ultrahangos csőtömítő állomásra továbbítják, egy kapcsoló zár, és elindítja a hegesztési ciklust. A levegőt hengerekbe irányítják, hogy a hegesztőüllőt és az ultrahangos kürtöt a cső középvonala felé tolják.

A csövet egy előre beállított résbe zárják, és a hangenergia alkalmazására tartják.

Egy ultrahangos tápegység veszi az 50/60 Hz-es elektromos energiát, és egy teljesítményoszcillátor segítségével 30 000 ciklus/másodpercre alakítja át.

Ezt a nagyfrekvenciás elektromos energiát az átalakítóra alkalmazzák, amely az elektromos áramot nagyfrekvenciás mechanikai rezgésekké alakítja.

A hangenergia hatására a kürt a cső végéhez képest másodpercenként 30 000 ciklussal rezeg.

Az intenzív vibráció eloszlat minden szennyeződést a tömítési területről, és hőt termel az anyag megkötéséhez.

Ezután leállítják az energiát, és a csövet rövid ideig (általában 0,05-0,150 másodpercig) zárva tartják.

Ezután a cső a töltősor következő állomására megy. A ciklusidők jellemzően 45-80 egység/perc között vannak, a cső átmérőjétől és anyagától függően.

Termékjellemzők

• A gép robbanásbiztos egységekhez használható.
• Főleg víz, olaj, testápoló, pasztaszerű anyagok mennyiségi feltöltésére használják. Töltési igény szerint, állítható munkafelület emelés.
• Töltési térfogat 5-1000 ml, hat sorozatra osztva: A, B, C, D, E, F.
• Etetési mód: Normál Gravitációs / automatikus szívótípus Válasszon egyet.

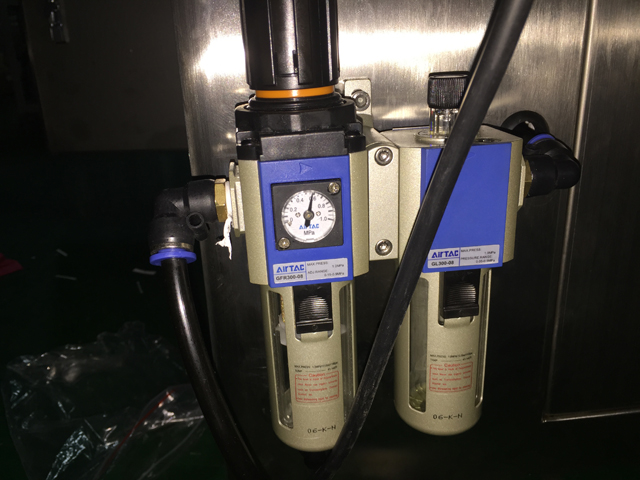

• Vezérlés: pneumatikus vezérlés

Munkahely Csövek töltő tömítőgép Félautomata

1. Laboratórium

2. Ipari termelési műveletek folyamatos feldolgozósorral

Részletes képek

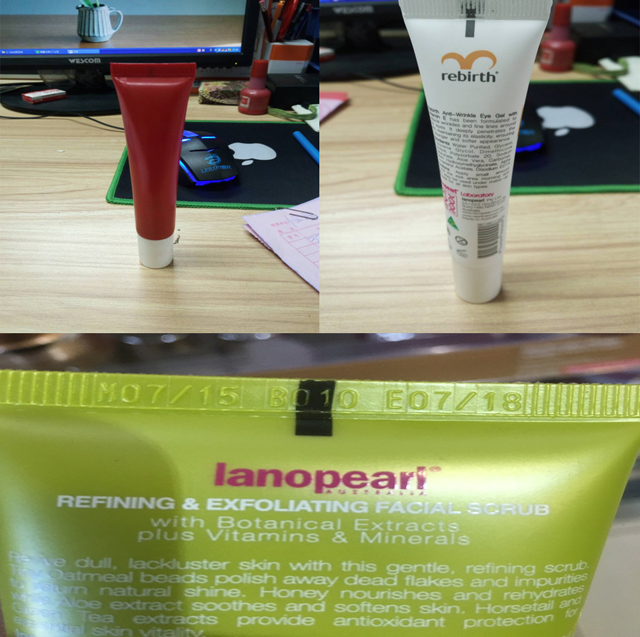

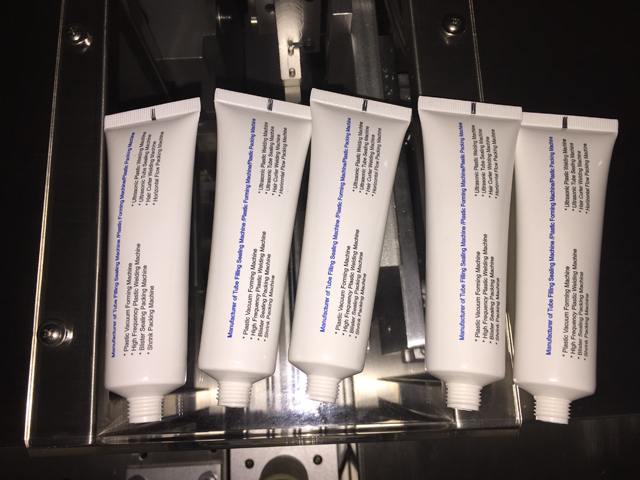

Csövek Minták
