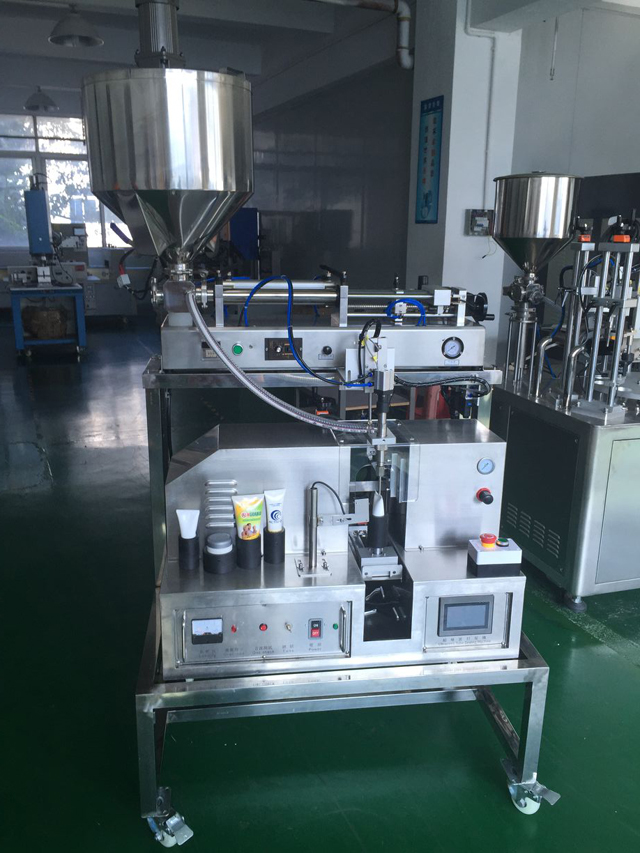

Félautomata csőtöltő gép ultrahangos tömítőberendezéssel

• Modell: VK-TFS-002U
• Tápellátás: 220V/50HZ/Egyfázisú
• Teljesítmény: 1500W
• Frekvencia: 20Khz
• Cső hossza: 40-280 mm
• Cső átmérője: 10-80mm
• Töltési térfogat: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (opcionális)
• Méret: 735*670*1300mm
• Súly: 130 kg

Videó megtekintése

Funkció és alkalmazás

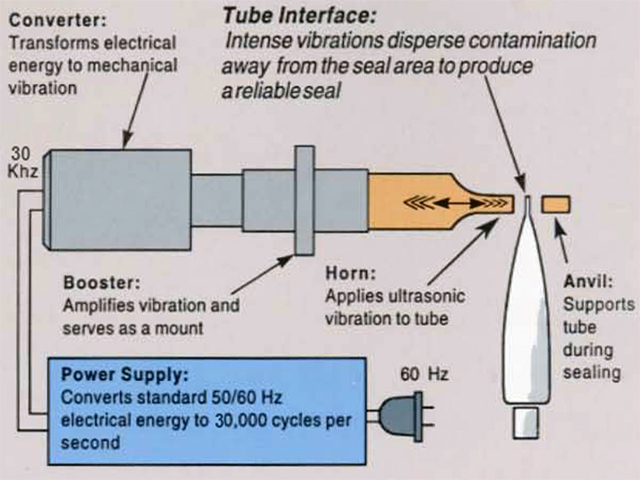

Használjon ultrahangos műanyag lágy csővéget. Hegesztéskor nincs szükség ragasztóra, töltőanyagra vagy oldószerre, nem fogyaszt nagy mennyiségű hőt, könnyen kezelhető, nagy hegesztési sebesség, nagy hatásfok.

Ezt a gépet széles körben használják fogkrémekben, kozmetikai termékekben, orvosi termékekben, élelmiszerekben és ipari tubusokban stb.

Fő paraméterek

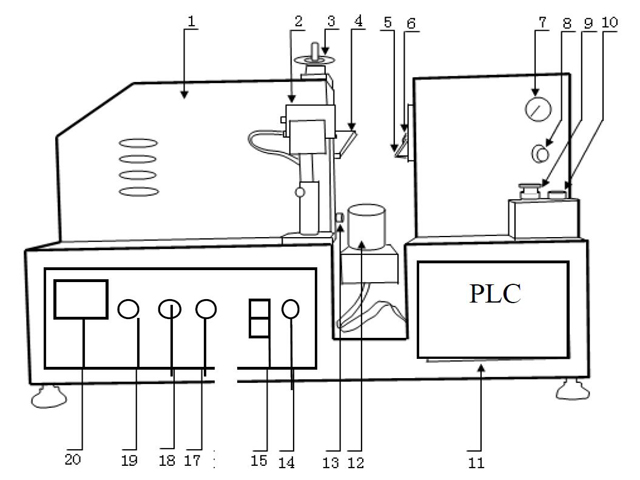

Tömítőgép elrendezése

1. Főtest
2. Érzékelő
3. Csőmagasság beállítása
4. Elülső forma
5. Hátsó forma
6. Vágó
7. Gáznyomás mérő
8. Gáznyomás állítás
9. Vészhelyzet gomb
10. Start gomb
11. PLC
12. Tartó
13. Formák rés beállítása
14. Erős lámpa
15. Főkapcsoló
16. Dallam
17. OSC ellenőrzés
18. Túlterhelés lámpa
19. Töltőmérő

(Megjegyzés: Kérjük, ellenőrizze az elülső formacsavart, ha erős zárral rendelkezik, mert fél, ha a szállítás és a csavar meglazult)

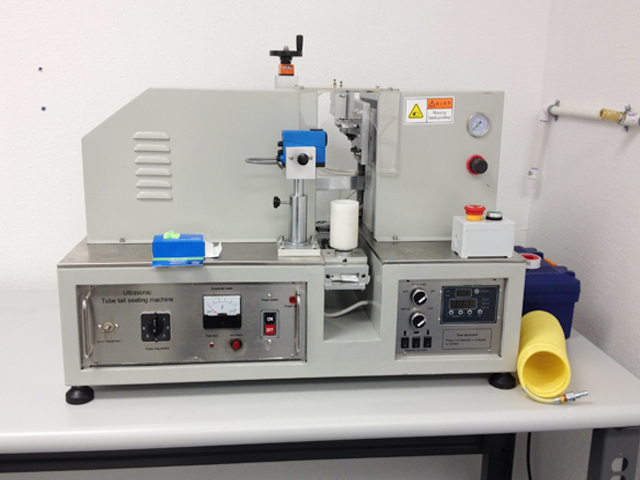

Tömítő rész

• Motorindítás: a csőtartó működésének vezérlésére szolgál
• Az adagolóhenger indítása: a csőtartó adagolásának vezérlésére szolgál
• Ultrahangos hengerindítás: ez az öntőforma felfelé és lefelé történő működésének szabályozására szolgál.
• Vágóhenger indítása: ez a vágó vezérlésére szolgál
• Töltőhenger: Ez a töltőfej henger csillagának vagy a leállítás kézi vezérlésére szolgál
• Feltöltés indítása: Ez a töltési csillag vezérlésére szolgál, vagy kézi leállítás esetén
• Ultrahangos indítás: Ez a frekvencia szabályozására szolgál, ez ugyanaz, mint a „18. OSC ellenőrzés”
• Tube Orientation on: a Sense ki/be vezérlésére szolgál
• Időbeállítás: Ez a késleltetési idő / hegesztési idő / tartási idő beállítására szolgál
• Késleltetési idő: 0,80
• Hegesztési idő: Cső átmérője 20, az idő körülbelül: 0,20, Cső átmérője 30, az idő körülbelül 0,40, Cső átmérője 40, az idő körülbelül 0,50, Cső átmérője 50, az idő körülbelül 0,7
• Tartási idő: 0,35

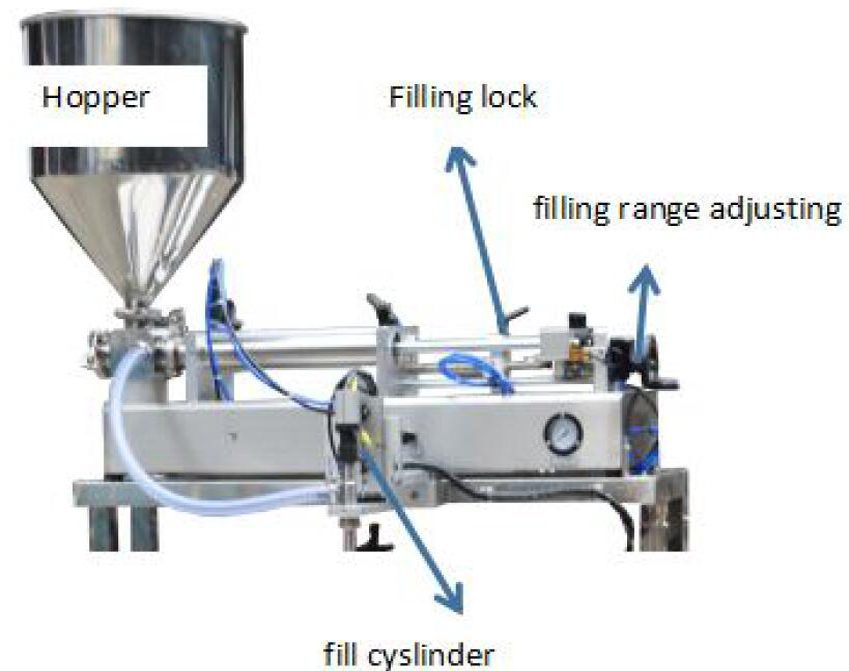

Kitöltő rész

Működési folyamat

1. Csatlakoztassa megfelelően a tápfeszültséget és a sűrített levegőt (0,5 MPa javasolt).
2. Nyomja meg a bekapcsoló gombot
3. Nyomja meg az 'OSC check' gombot, és állítsa be egyszerre a 'Tune' gombot. Pls a Tune gomb csavarjával balra vagy jobbra fordulhat, miközben megkeresi a minimum 'Jelzõ lámpát' (ez körülbelül 1A-nél alacsonyabb lesz ) rögzített „Frekvencia beállítás”. (ne nyomja meg folyamatosan az 'OSC ellenőrzés' gombot, hanem szakaszosan)
4. Helyezze a csövet a tartóra.
5. Nyomja meg az „Ultrahangos hengerindítás” gombot, az első és a hátsó forma bezárul. állítsa be a 'Formák hézagbeállítását', hagyja, hogy két forma csak érintkezzen, és ne legyen rés. Nyomja meg a „Vágóvezérlő” gombot, és ellenőrizze, hogy a vágó zökkenőmentesen fog működni. (beállításkor a műanyag csövet a csőtartóra kell helyezni)
6. Állítsa az elülső formát és a hátsó formát és a vágót az eredeti helyzetbe.
7. Helyezze a csövet a „tartóra” és nyomja meg az „Etetőhenger indítása” gombot, a cső két forma között fog futni. Ha szükséges, állítsa be a tartó magasságát. (a javasolt cső 2-3 mm-rel magasabb, mint a hátsó forma)
8. Helyezze vissza a csövet az eredeti helyzetébe.
9. Állítsa automatikus állapotba, kapcsolja be az érzékelőt, ha a csőnek színkódja van, ellenkező esetben kapcsolja ki.
10. Nyomja meg az „Auto” gombot, a gép automatikusan működik.

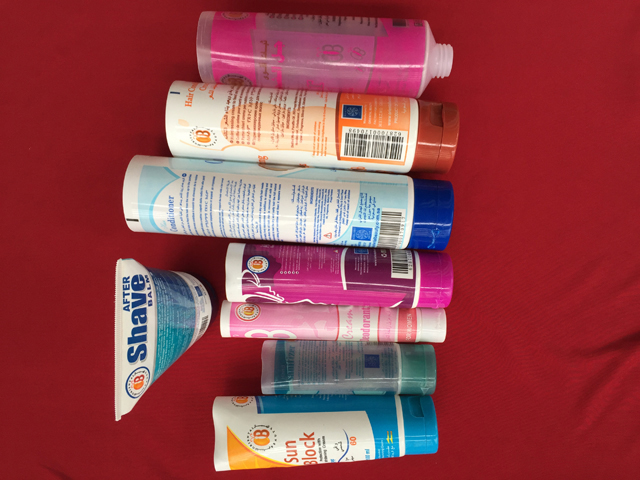

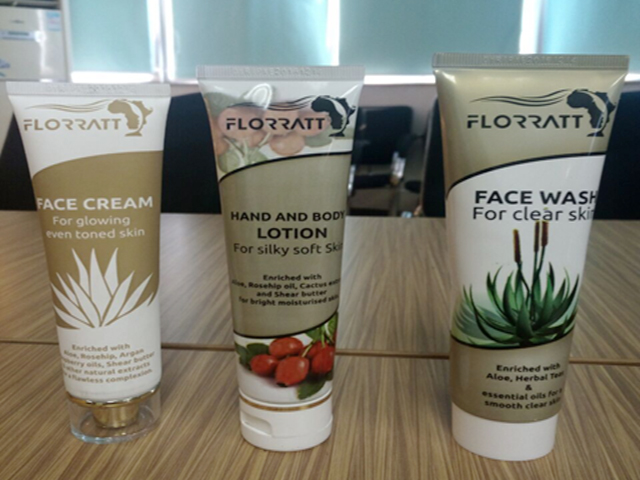

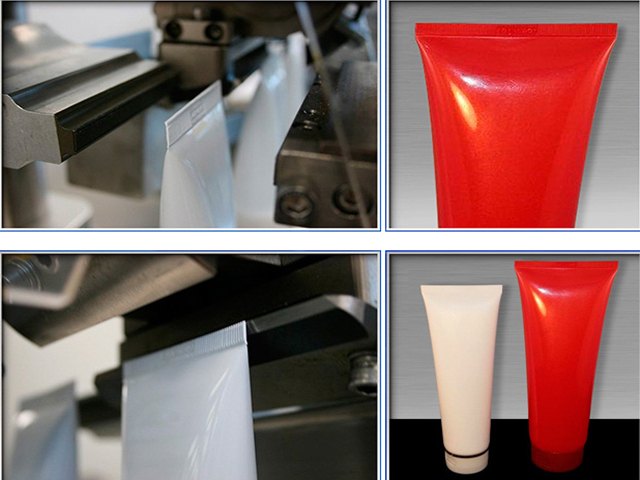

Minták

Kudarc és orvoslás
