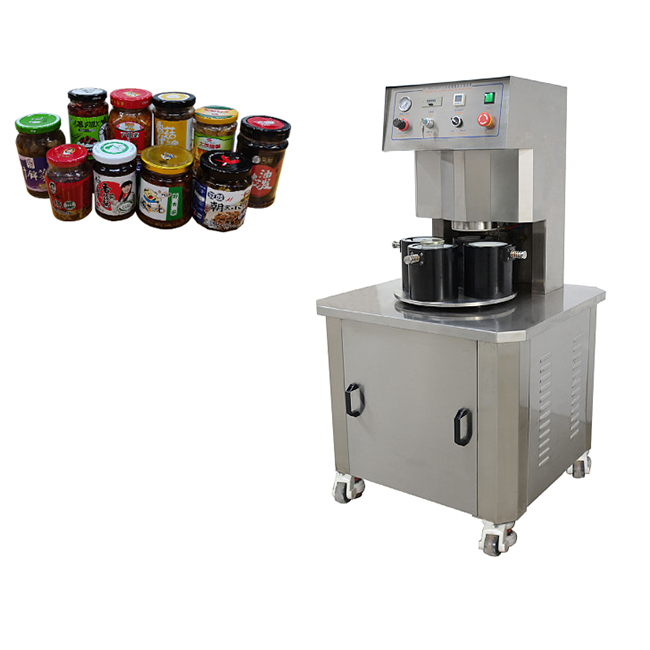

Félautomata vákuum üvegedényeket lezáró gép fém kupakok zárásához

• Modell: VK-SVC Vákuumos kupakoló gép
• Tápellátás: AC220V/50-60Hz
• Lezárási sebesség: 1200-1500 bph
• Teljesítmény: ≤1,3KW (vákuumszivattyúval együtt)
• Kupak átmérője: Φ30-Φ85mm, Φ85-Φ110mm
• Palack magassága: 50-180mm, 120-250mm
• Palack átmérője: Φ30-Φ80mm, Φ80-Φ150mm
• Vákuum határértéke: -0,08Mpa
• Fedezet torziója: 5-25N.M
• Levegőfogyasztás: 0,5m3/0,7Mpa

Videó megtekintése

Ezt a sorozatzáró gépet mi magunk kutatjuk és gyártjuk, éves gyártási tapasztalattal; a hazai eredeti alkotás, vákuumszivattyút használ a vákuumozáshoz, elérhető nagy vákuumfokozat, a lezárási nyomaték és a vákuumszint igény szerint beállítható, kompatibilis a különféle formájú és méretű palackokkal a kupakoláshoz, erős kompatibilitás és könnyen állítható.

A fő pneumatikus és elektromos alkatrészek világhírű márkáktól származnak, stabil és megbízható teljesítmény.

Széles körben használják ónozott kupakkal ellátott, vákuumkupakokkal ellátott üvegpalackokban élelmiszerekhez, konzervekhez, italokhoz, fűszerekhez, egészségügyi termékekhez és más iparágakhoz.

Műszaki paraméter

• Modell: VK-SVC Vákuumos kupakoló gép
• Tápellátás: AC220V/50-60Hz
• Lezárási sebesség: 1200-1500 bph
• Teljesítmény: ≤1,3KW (vákuumszivattyúval együtt)
• Kupak átmérője: Φ30-Φ85mm, Φ85-Φ110mm
• Palack magassága: 50-180mm, 120-250mm
• Palack átmérője: Φ30-Φ80mm, Φ80-Φ150mm
• Vákuum határértéke: -0,08Mpa
• Fedezet torziója: 5-25N.M
• Levegőfogyasztás: 0,5m3/0,7Mpa

Használati utasítás félautomata vákuumzáró géphez

Szerkezet és működési elvek

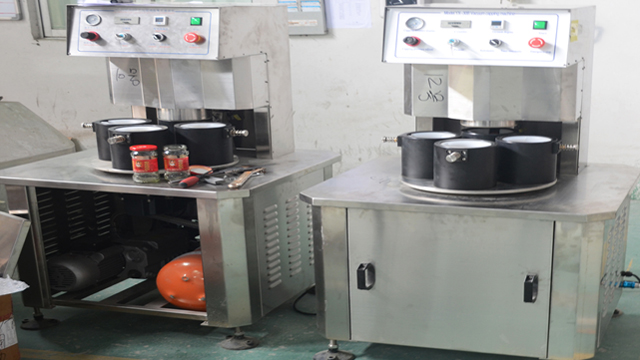

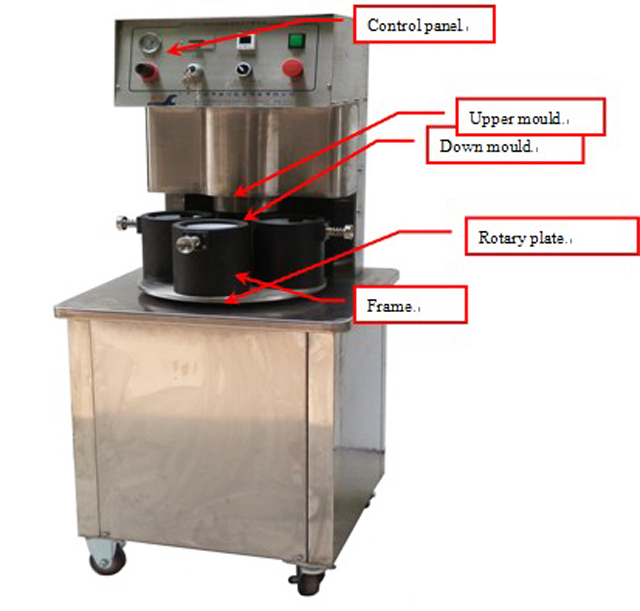

1. kép: Vákuumos kupakoló gép

Működési elvek és funkciók

Ez a gép a gépvázból, a felső öntőformából, a forgó helyzetű rendszerből, a zárószerkezetből, a vákuumrendszerből, az elektromos és nyomásszabályozó rendszerből áll.

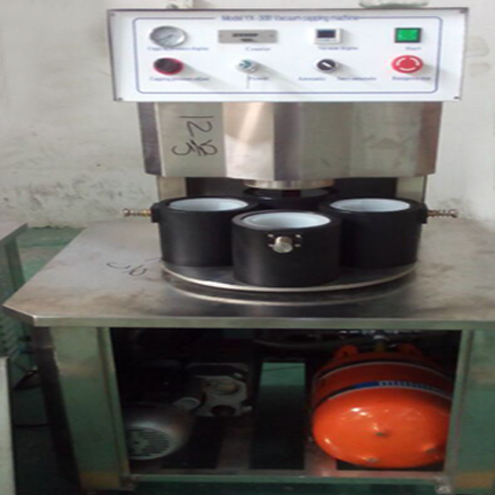

Munkamód: helyezze a kupakkal ellátott poharat a pehelyformába, majd tegye le kézzel a pehelyformát a fedőfej közepéig. Ezután a gép automatikusan vákuummal záródik.

Ennek a gépnek a következő funkciói vannak:

Ha az öntőformát a zárófej közepére helyezi, a gép automatikusan lezárja a vákuummal;

A legalacsonyabb vákuumbeállítás funkció: ha a gép nem tudja elérni a korábban beállított vákuumfokozatot, a gép nem fog működni a következő eljárásnál;

Lezáró nyomaték funkció: A fedőfejet levegőhenger mozgatja, és nyomással állítható;

Fő felépítése és komponensei:

Vákuumszivattyú és vákuumtartály:

Vákuumszivattyút és vákuumtartályt használnak a vákuumfunkció eléréséhez, a vákuumszivattyúnak vákuumolajjal kell lennie, a benne lévő vákuumolaj fele rendben van. Tilos a gépet használni, ha már nincs benne vákuumolaj

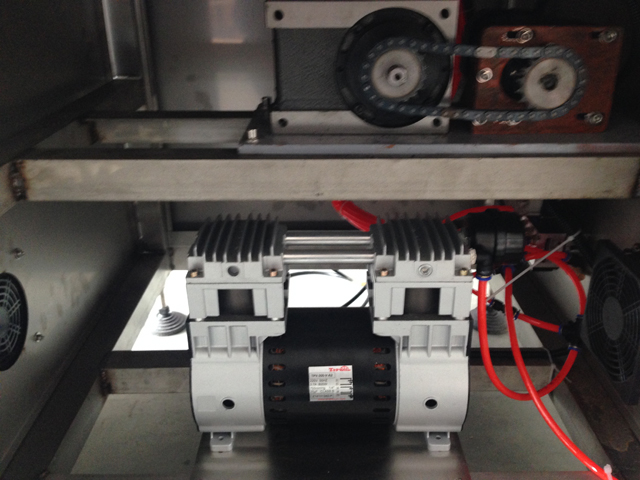

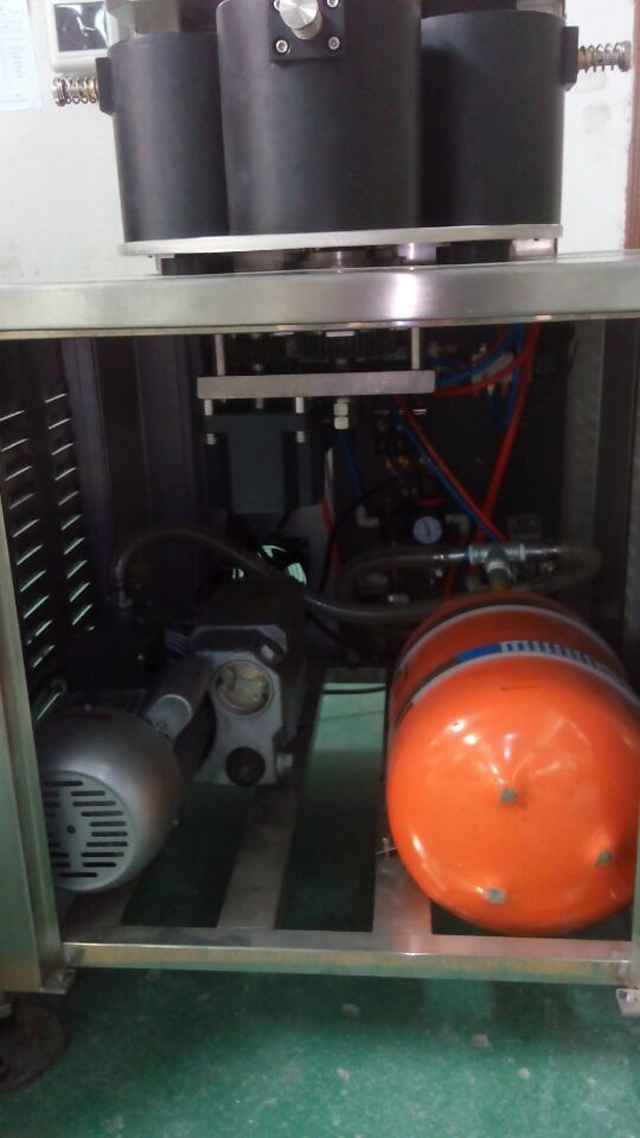

2. kép Vákuumtartály és vákuumszivattyú

Csatlakoztassa a vákuumszivattyút és a vákuumtartályt a fenti kép szerint, és táplálja

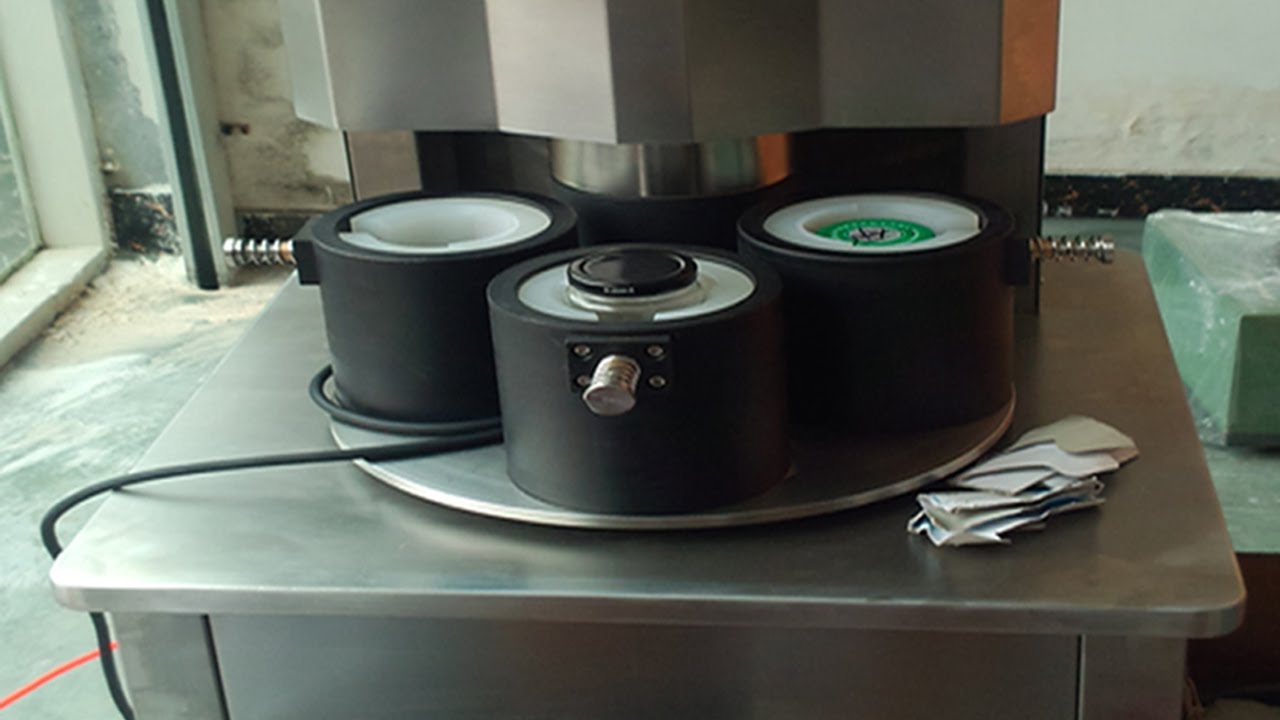

Forgólemez szerkezet

3. kép

Ez a forgólap 4 lépéssel mozgatható

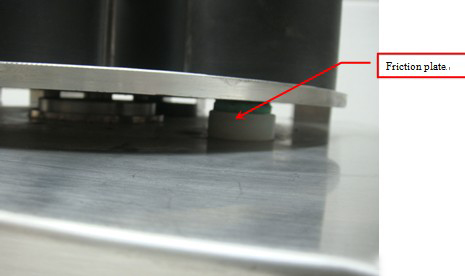

A forgólemez egyenletes mozgásának biztosítása érdekében ez a forgólap 3 súrlódó lemezt tartalmaz, amelyek ellenállást biztosítanak az egyenletes mozgás érdekében. Munka közben tisztán kell tartani a gépet, és a súrlódó lemezek fokozatosan kopnak, rendszeresen ellenőrizze és rendszeresen cserélje.

4. kép

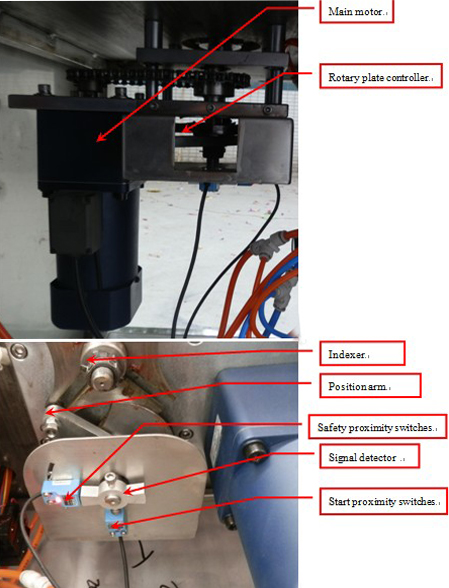

A forgólemezt a főmotor mozgatja, amikor a jelérzékelő az indító közelítéskapcsolókhoz mozog és jeleket kap (a jelérzékelő és a közelítéskapcsolók kb. 2-3 mm), a felső öntőforma a kupakolás felé mozog, amikor le van zárva, a motor még működik , amikor a jelérzékelő a biztonsági közelségkapcsolókra áll és jelet kap, a motor leáll.

5. kép

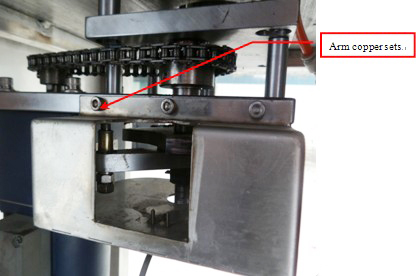

A rézkaros készletek munka közben elhasználódnak, rendszeresen kenni kell rá zsírt, és cserélni kell, ha sérült. Változáskor az 5. kép látható

Fedőszerkezet

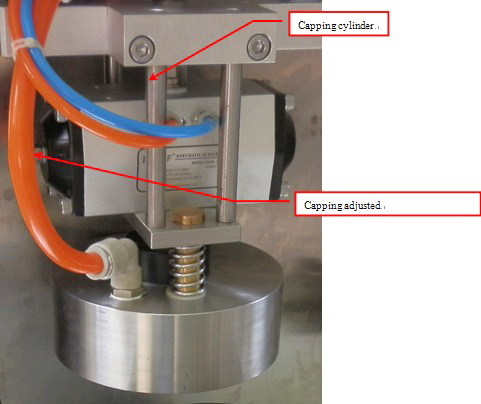

Lezárható fej

A fedőfejet henger mozgatja felemeléshez és lefelé, amikor a fedőfej le van zárva, és eléri a korábban beállított vákuumfokot, a fedőfej a következő eljárásra lép. A zárónyomaték a vezérlőpanelen található zárónyomás gombbal állítható be (ahogyan a vezérlőpulton látható)

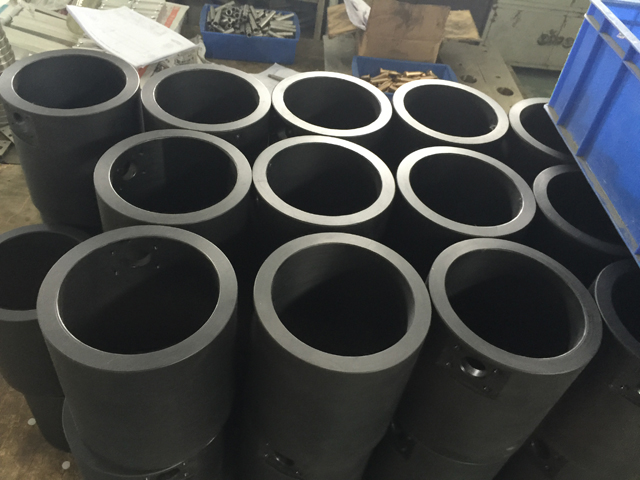

A zárófej belsejében található piros gumi a könnyen kopó alkatrész, amelyet gyakran ellenőrizni és cserélni kell. Kupakoláskor a fedőfejet szorosan hozzá kell illeszteni a kupakokhoz, a pehelyformába helyezhetsz valamit, hogy különböző magasságokat érj el. De a magasság nem lehet túl sok, vagy ha túl magas, akkor nem lehet elérni a vákuum funkciót, de ha nem elég magas, akkor nem zárható le. Általában a kupakok és a pehelyforma teteje közötti távolság 16-19 mm

Palackkattintó eszköz

7. kép

A palackkattintó eszköz rögzíti a palackot kupakolás közben, amikor a forgólap elhelyezkedik, a palackkattintó henger elmozdul, hogy rögzítse a palackot a jó kupak biztosítása érdekében.

Telepítés

1. A gépnek tiszta és biztonságos helyen kell lennie

2. Győződjön meg arról, hogy a vészleállító elérhető (5. kép)

3. Ellenőrizze az áramellátást

4. Csatlakoztassa a gépet gázvezetékkel az olaj- és vízleválasztóhoz, állítsa be a légnyomást 0,6 Mpa-ra

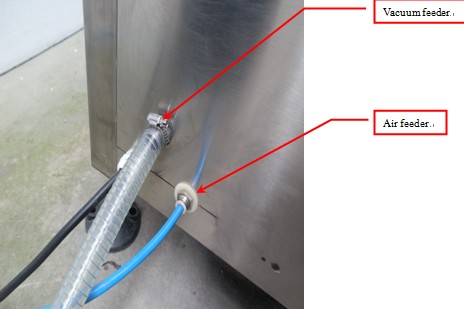

5. Csatlakoztassa a vákuumtartályt a géphez. Győződjön meg arról, hogy nincs gázszivárgás.

8. kép

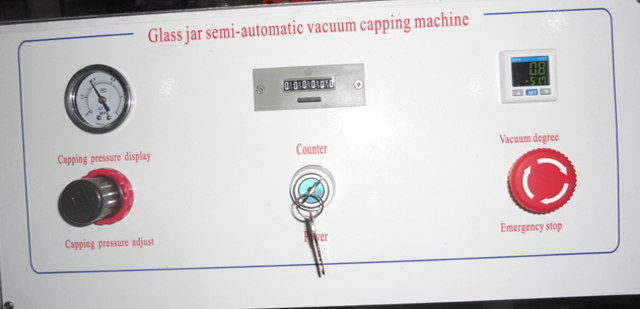

Vezérlőpult működése

Képek

A vezérlőpanel fedőnyomás-táblázatból, fedőnyomás-beállításból, számlálóból, tápkapcsolóból, vákuum-beállításból és vészleállítóból áll.

1. A zárónyomás beállításával az óramutató járásával megegyező irányban állítható a zárónyomaték, a nyomás nőtt, a zárónyomaték erősebb, ha az óramutató járásával ellentétes irányban, a nyomás csökkent, a zárónyomaték kisebb.
2. Vészleállítás, ha valami vészhelyzet történik, nyomja meg a vészleállító kapcsolót, ekkor a gép biztonságos helyzetbe kerül
3. A számláló megszámlálja, hogy hány poharat gyártottál, ha megnyomod a reset gombot, a számláló nullának számít.
4. Ha módosítani kell a vákuum mértékét, nyomja meg az „M” gombot a vákuumszabályozási táblázatban, és megjelenik az „St1”, nyomja meg a „︽” „︾” gombot a beállításhoz.

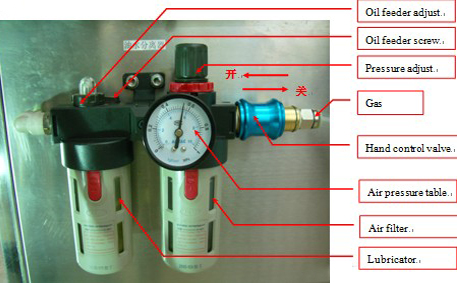

Olaj- és vízleválasztó és nyomás és beállítás (10. kép)

10. kép

Az olaj- és vízleválasztó kézi vezérlőszelepből, nyomásszabályozóból, légnyomás-táblázatból, olajbeállítóból, légszűrőből és kenőanyagból áll;

A kézi vezérlőszelep be- és kikapcsolja a gép teljes levegőellátását;

A nyomásbeállítás a nyomást a gépre szolgáltatja, ha az óramutató járásával megegyező irányban, a nyomás nő, ha az óramutató járásával ellentétes, akkor a nyomás csökken;

A levegőnyomás táblázat a gép üzemi nyomásának megjelenítésére szolgál;

Az olajbeállítás arra szolgál, hogy olajat szállítson a gépbe, ha az óramutató járásával megegyező irányban, az olaj csökkent, ha az óramutató járásával ellentétes irányba, az olaj nőtt;

A légszűrőnek el kell távolítania a sűrített levegő vizét, amikor az olaj- és vízleválasztó nyomása nulla, a légszűrő automatikusan eltávolítja a vizet;

A kenőanyag olajat kell szolgáltatnia a géphez, először el kell zárni a levegőellátást, és egy kis olajat kell a kenőgépbe tölteni, körülbelül 2-3 hónaponként.

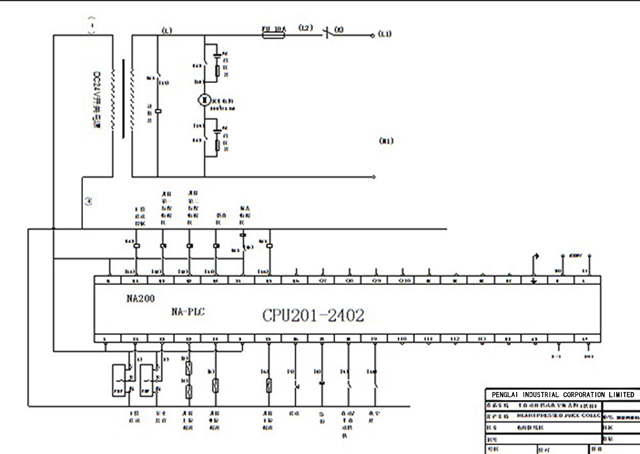

Elektromos rajz vákuumzáró géphez
