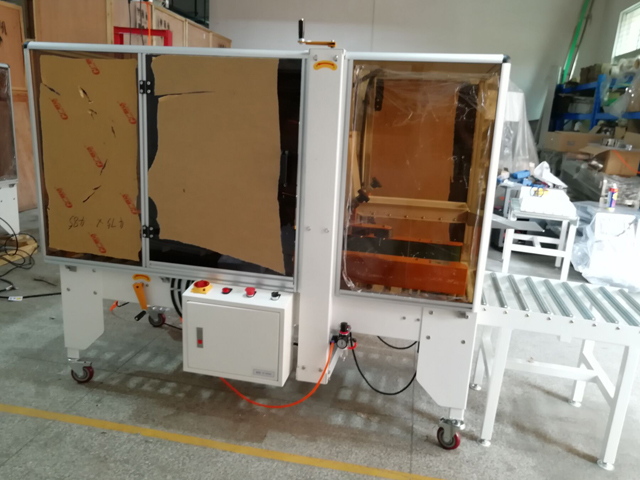

Bádogdobozok kartondobozok lezáró gépház-záró pecsételő berendezés

Bádogdobozok, kartondobozok, lezáró géptokok, lezáró tömítőberendezések

Tömítési sebesség: 800-900 / ÓRA
Karton mérete (Sz): 150mm ~ 500mm
A kartondoboz magassága (H): 120-500 mm
Karton hossza (L): 200mm ~ 600mm
Használható szalag: 48-60-75W x 1000ML
Görgő hossza: 570 ~ 770 mm (ÁLLÍTHATÓ)
A gép méretei: 1880 x 900 x 1510 mm
Súly: ≈180 kg
MAX: 50 dBA
Elektromos fogyasztás: MAX: 1,2KW
Tápellátás: 220V/50Hz/60Hz/1Ph vagy 380V/50Hz/60Hz/3Ph
Levegőforrás: 3kg/cm2 100nl/min

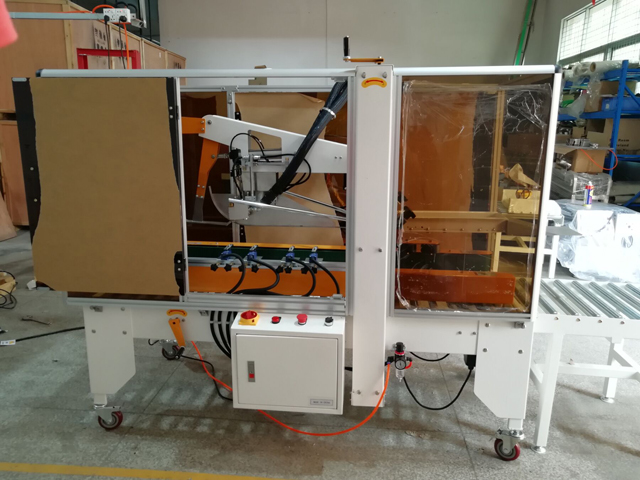

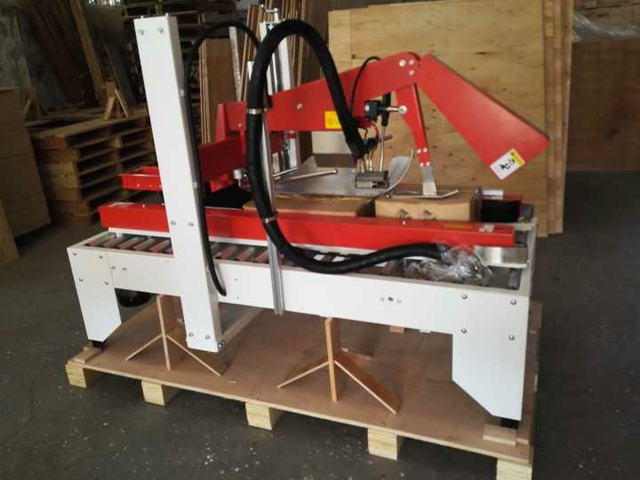

A gép két részből áll: Karton lezáró gép és forró olvadékragasztó készülék; Ez a tömítő alkalmas kartondobozok és szalagok lezárására, automatikus tömítő ragasztószalag gép automatikus összecsukható fedéllel, ideális csomagolóberendezés jellemzői a kényelem és a gazdaságosság és a hatékonyság funkciójának.

A félautomata kartondoboz-összecsukható tömítőgéphez használható alkatrészek
1. Motor: Tajvan Luyang
2. Tápkapcsoló: Korea KACON
3. Csapágy: Japan NSK
4. Vágó: Japán SKD11
5. Szállítószalagok: import Olaszországból
6. Görgő: VK-CS-50E
7. Érintett kapcsoló: Japán OMRON
8. Köztes váltó: Janpan IDEC
9. AC kontaktor: CHINT
10. Cylinda: Tajvani SHARKO
11. Mágneses szelep: Taiwan SHARKO

A kartondoboz tömítő beállítása különböző méretű kartondobozokhoz:

A beállítási munkák elvégzése előtt húzza ki az áramellátást.

1. lépés: Az asztal magasságának beállítása

Földelje le a berendezést a megfelelő tárolóhelyen, állítsa be az asztallapot a kívánt magasságra.
(1) Lazítsa meg az állítható csavart.
(2) Állítsa be az asztalláb magasságát.
(3) Rögzítse a csavart.
(4) Nyomja meg az ütközőt a helyzet rögzítéséhez.

2. lépés: Pneumatikus beállítás

(1) Csatlakoztassa a gépet a pneumatikus táphoz.
(2) Húzza meg a csavart, és fordítsa el az óramutató járásával megegyező irányba a nyomás növeléséhez vagy az óramutató járásával ellentétes irányba a nyomás csökkentéséhez
(3) A pneumatikus nyomást körülbelül 5-6 kg/cm2-re kell beállítani.
(4) A beállítási munkák befejezése után szorosan csavarja meg a csavart.

Specifikáció

Tömítési sebesség: 800-900 / ÓRA
Karton mérete (Sz): 150mm ~ 500mm
A kartondoboz magassága (H): 120-500 mm
Karton hossza (L): 200mm ~ 600mm
Használható szalag: 48-60-75W x 1000ML
Görgő hossza: 570 ~ 770 mm (ÁLLÍTHATÓ)
A gép méretei: 1880 x 900 x 1510 mm
Súly: ≈180 kg
MAX: 50 dBA
Elektromos fogyasztás: MAX: 1,2KW
Tápellátás: 220V/50Hz/60Hz/1Ph vagy 380V/50Hz/60Hz/3Ph
Levegőforrás: 3kg/cm2 100nl/min

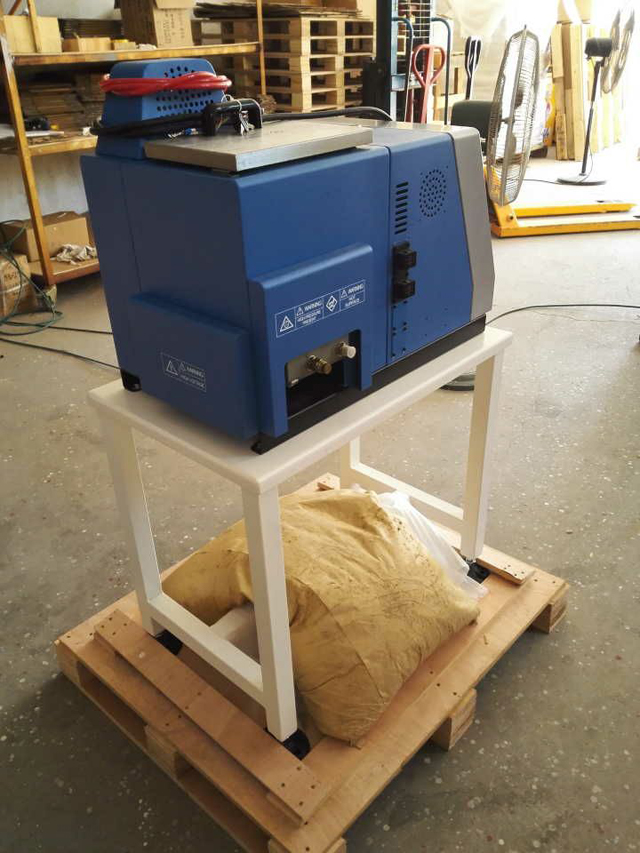

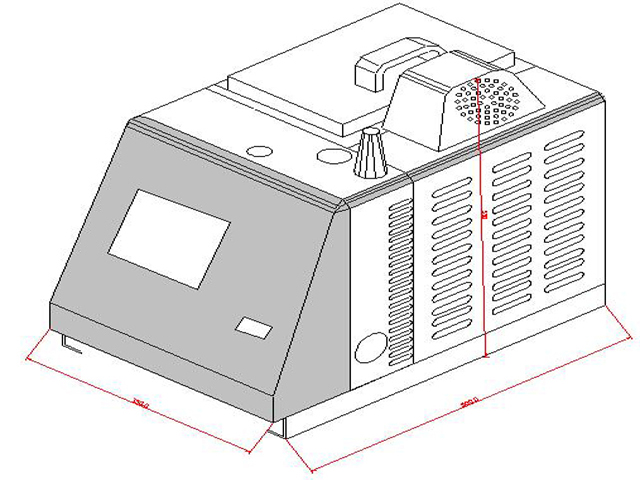

A Hot Melt Glue Device műszaki paraméterei

Ragasztóhenger térfogata: 10L
Űrtartalom: 9.8L
Légnyomás tartomány: 48-415 kpa (10-60psi)
Bemeneti feszültség szabvány: AC200-240V 1PH 50/60HZ
Gép mérete: 750*450*470mm
A gép súlya: 65 kg
Környezeti hőmérséklet tartomány: 0-50 ℃
Hőmérséklet tartomány: 0-260 ℃
Max. Üzemi hidraulikus nyomás: 8,7 Mpa
Védettségi szint: IP54

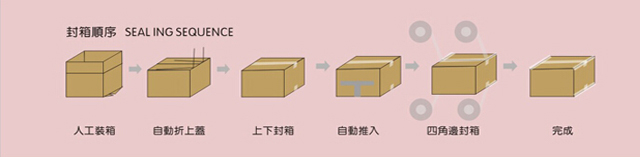

Folyamatábra a kartondobozok lezárási folyamatához a dobozos kartonok lezáró berendezéseiből:

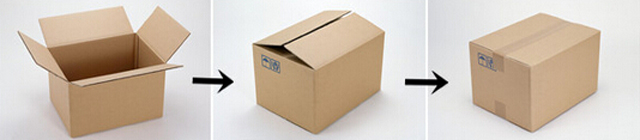

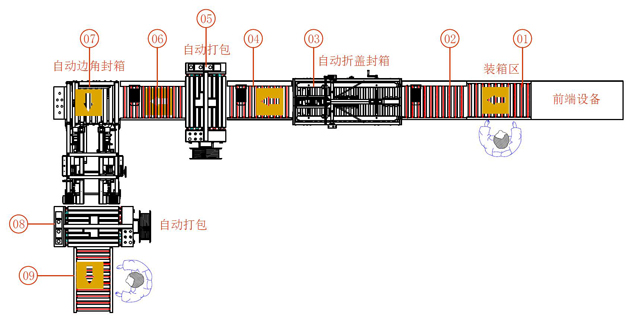

Munkafolyamat a teljesen automatikus kartondoboz lezáró végcsomagolási folyamathoz:

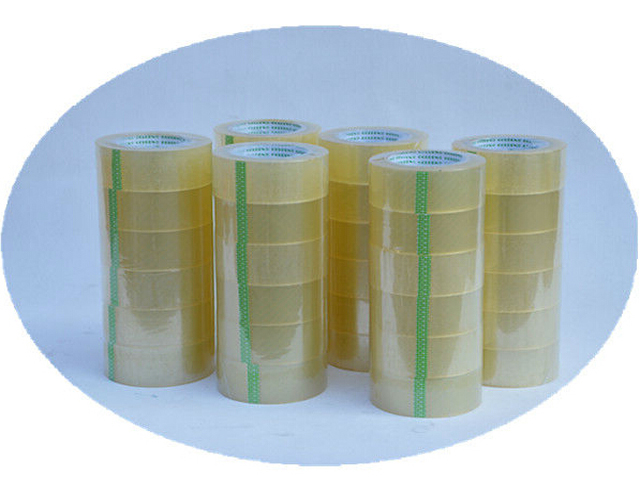

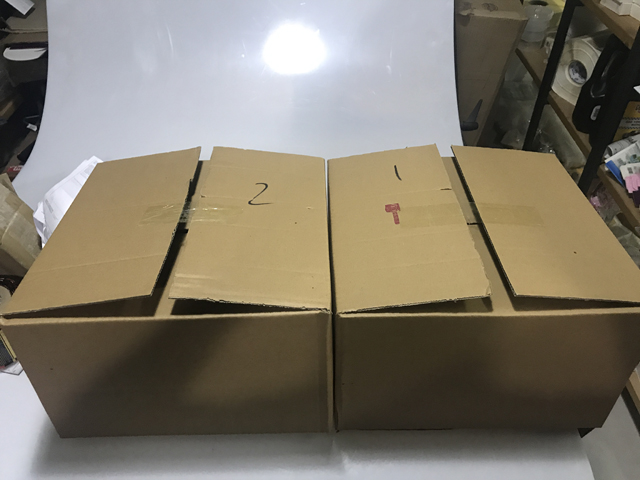

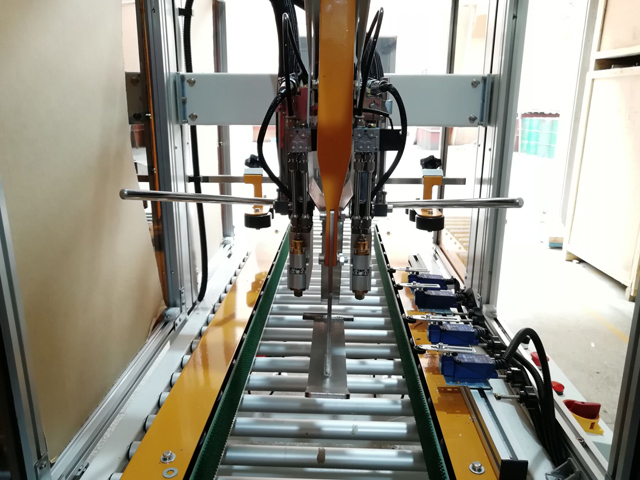

Ragasztószalagok kartondoboz lezáró géppel a kartondobozok lezárásához:

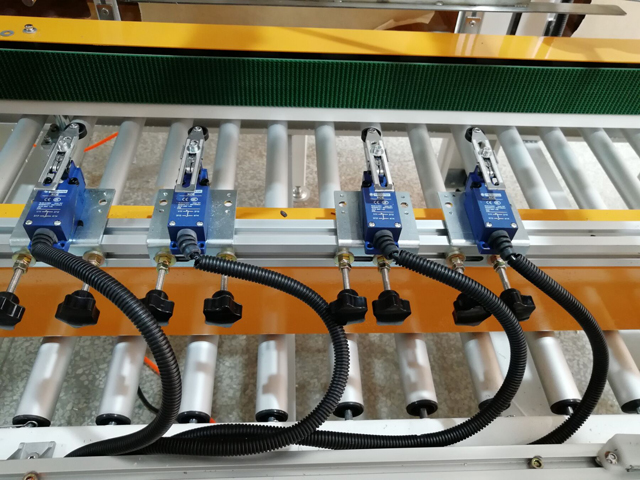

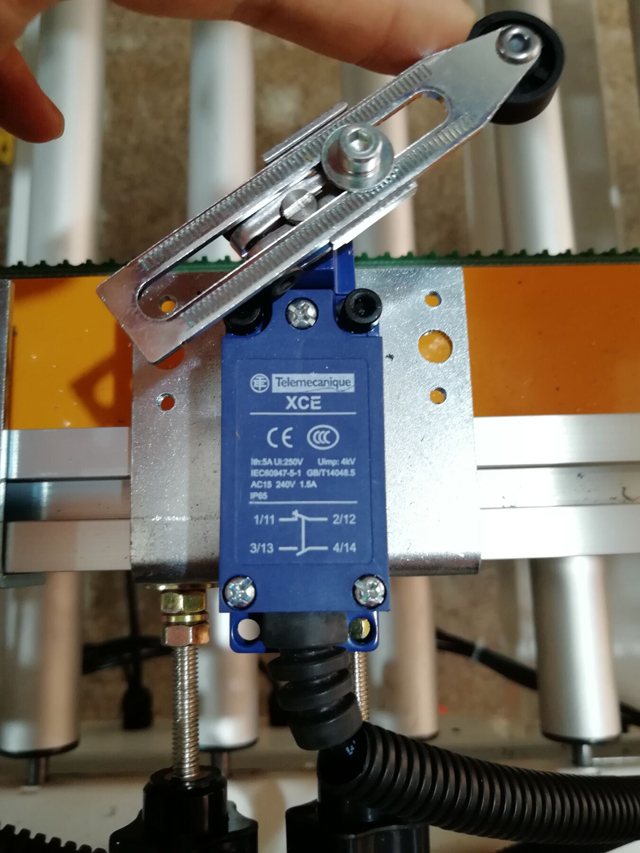

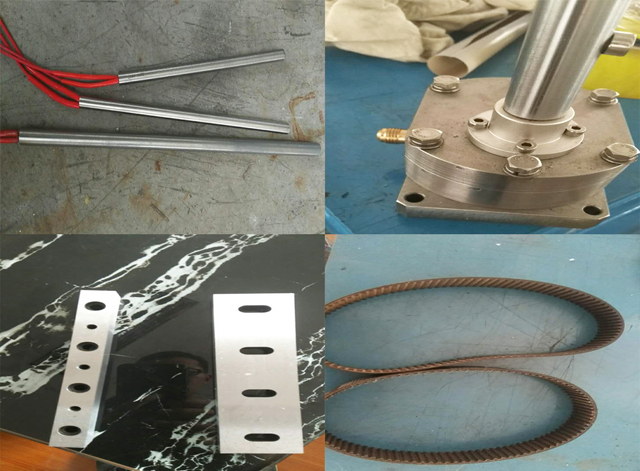

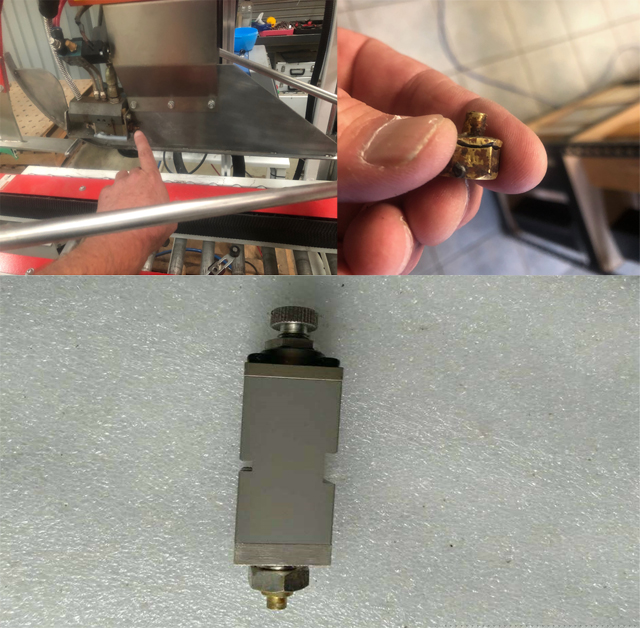

Tömítőgép alkatrészei:

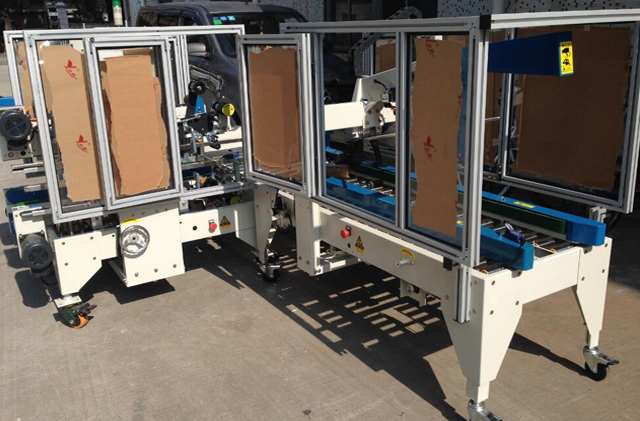

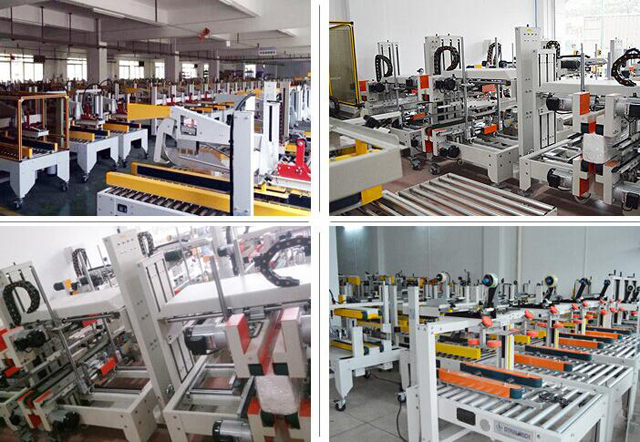

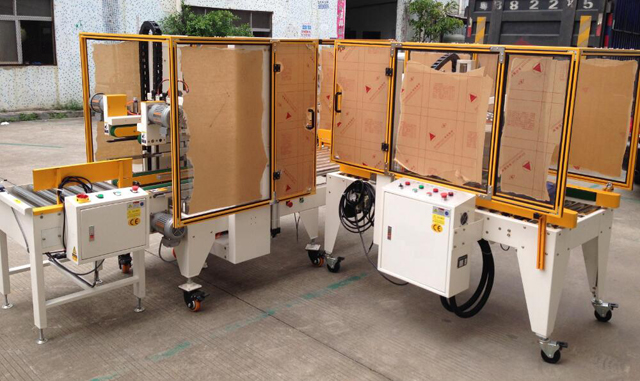

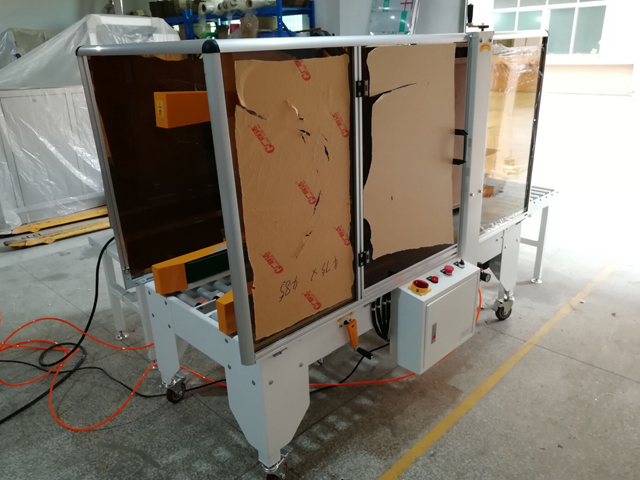

Üzemműhely kartondobozzáró gépekhez Különféle modellek az összeszerelés üzembe helyezéséhez

Hibák és megoldások a kartondobozok felállítására szolgáló tömítőberendezéseken:

A tömítő hibája és megoldása
Nem	Meghibásodás	Lehetséges ok	Megoldás
1	A ragasztószalagot nem lehet levágni	A dörzsára tapasz nem elég éles. A dörzsárfog beszorult a kötés miatt.	Cserélje ki a dörzsára tapaszt Mossa ki a dörzsára tapaszt
2	A ragasztószalag levágása után van egy farok.	A dörzsára tapasz nem elég éles. A dörzsár ülésén szár található. A húzórugó túl laza.	Ellenőrizze, hogy a dörzsár-üléken lévő anya túl laza-e vagy sem. Szükség esetén kenje meg az anyát.
3	A ragasztószalag nem tud teljesen rátapadni a kartonra.	A főrugó túl laza, és ragasztó van a görgő tengelyén. A ragasztószalag kizárást jelent	Állítsa be a főrugó húzását, és tisztítsa meg a görgőt. Cserélje ki a ragasztószalagot
4	A kartondoboz félúton van bezárva.	A ragasztókerék anyája túl szoros, a kartondoboz szállítószalagjának magasságállítása nem megfelelő, és a főrugó túl szoros.	Lazítsa meg a beillesztő kereket, állítsa be az anyát, állítsa be újra a magasságot és lazítsa meg a főrugót.
5	A ragasztószalagot a tömítés során levágják.	A dörzsára tapasz túlságosan hosszúra nyúlik ki.	Engedje le a dörzsára tapasz helyét.
6	A ragasztószalag gyakran lekerült a pályáról.	A vezetőgörgő nyomása a kartondobozra nem egyenlő.	Állítsa be újra a vezetőgörgő helyét.
7	A ragasztószalag nincs a központi vonalon.	A visszafordulásgátló kerék eltört.	Cserélje ki a visszafordulásgátlót.
8	A tömítés során rendellenesség van.	Por van az axletree ülésen.	Tisztítsa meg a tengelyfa ülékét és kenje meg.
9	Lezárás előtt van kiemelkedés, lezárás után pedig kendő.	A különböző hevederek sebessége eltérő, és a kartondoboz nincs a megfelelő helyen, amikor a gépbe tolják.	Állítsa be az egyes szállítószalagok húzását egyenletesre, hogy a kartondoboz a megfelelő helyre kerüljön.
10	Lezárás után kendő van	a ragasztószalag nyúlása túl nagy

Garancia: Az összes gépre 1 év garanciát vállal. (A garancia nem vonatkozik a balesetből, nem rendeltetésszerű használatból, helytelen használatból, tárolási sérülésből, hanyagságból, illetve a berendezés vagy alkatrészeinek módosításából eredő problémákra. A könnyen eltört alkatrész sem tartozik a garancia körébe)

Telepítés: Miután a gép megérkezik a gyárába, szükség esetén technikusunk elmegy Önhöz, hogy telepítse és tesztelje a gépet, valamint betanítsa dolgozóját a gép kezelésére (a vonatozás ideje az Ön dolgozójától függ). A költségeket (repülőjegy, étel, szálloda, utazási díj az Ön országában) az Ön számláján kell fizetni, és napi 150 USD-t kell fizetnie a technikusnak. Is mehet a gyárunkba képzést végezni.

Szerviz után: Ha a gépen jelentkezik a probléma, technikusunk a lehető leghamarabb Önhöz megy, hogy megjavítsa a gépet. A költségnek a fiókjában kell lennie (a fentiek szerint).
